CT9555 - Stromsensor-Schnittstelle, 1 Kanal

1-Kanal Stromsensor-Schnittstelle für Stromsensoren und Stromzangen mit ME15WAnschluss, Sensorversorgung, BNC-Waveformausgang

Typische Anwendungen

Hochgenaue Strommessung mit Oszilloskopen zur Leistungsanalyse
Analyse von Wechselrichter- und Motorströmen einschließlich Harmonischer
Messung von Lade- und Entladeströmen von Batterien
Hochpräzise Strommessung mit Datenerfassungssystemen




Detaillierte Produktübersicht

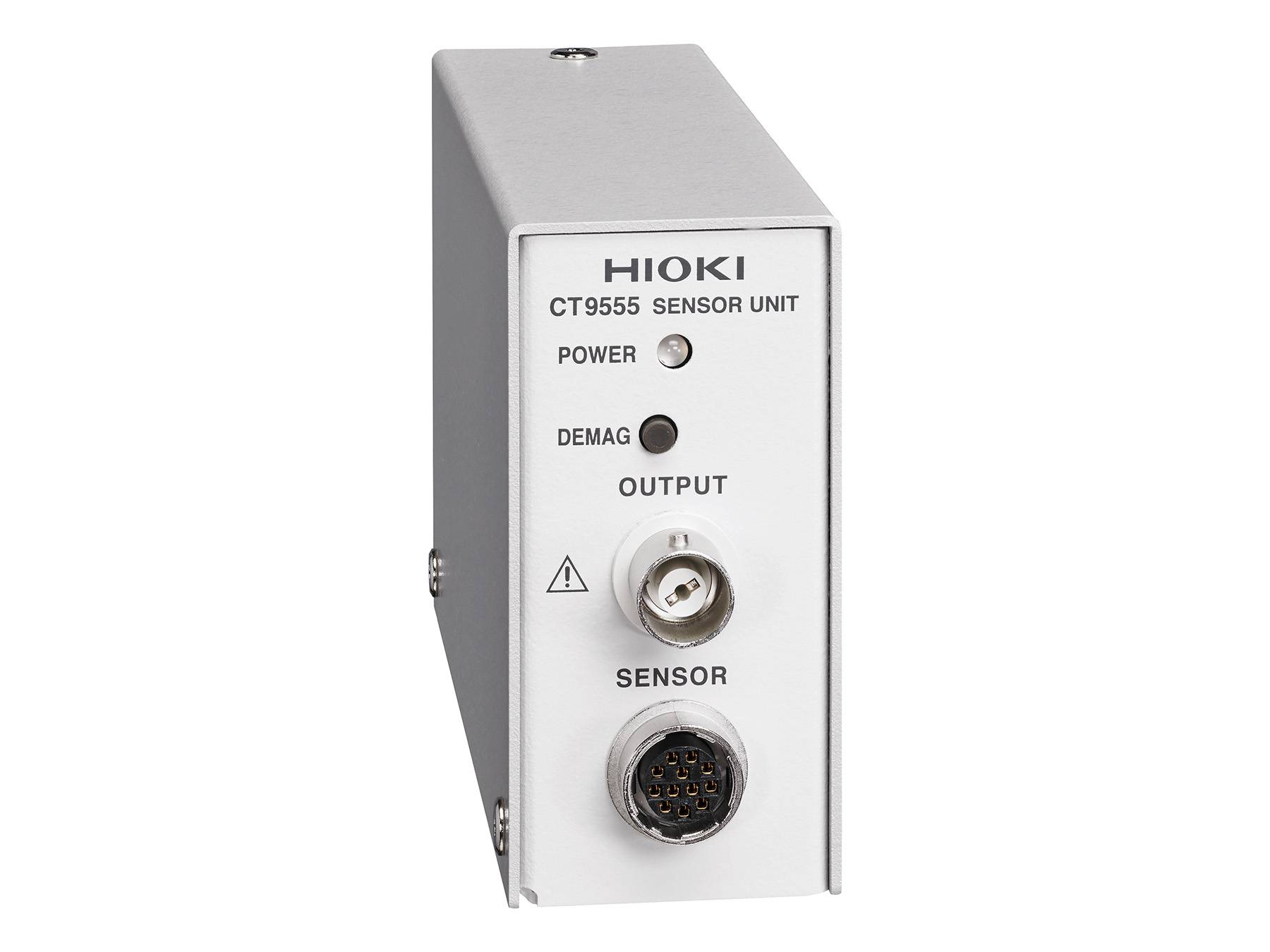

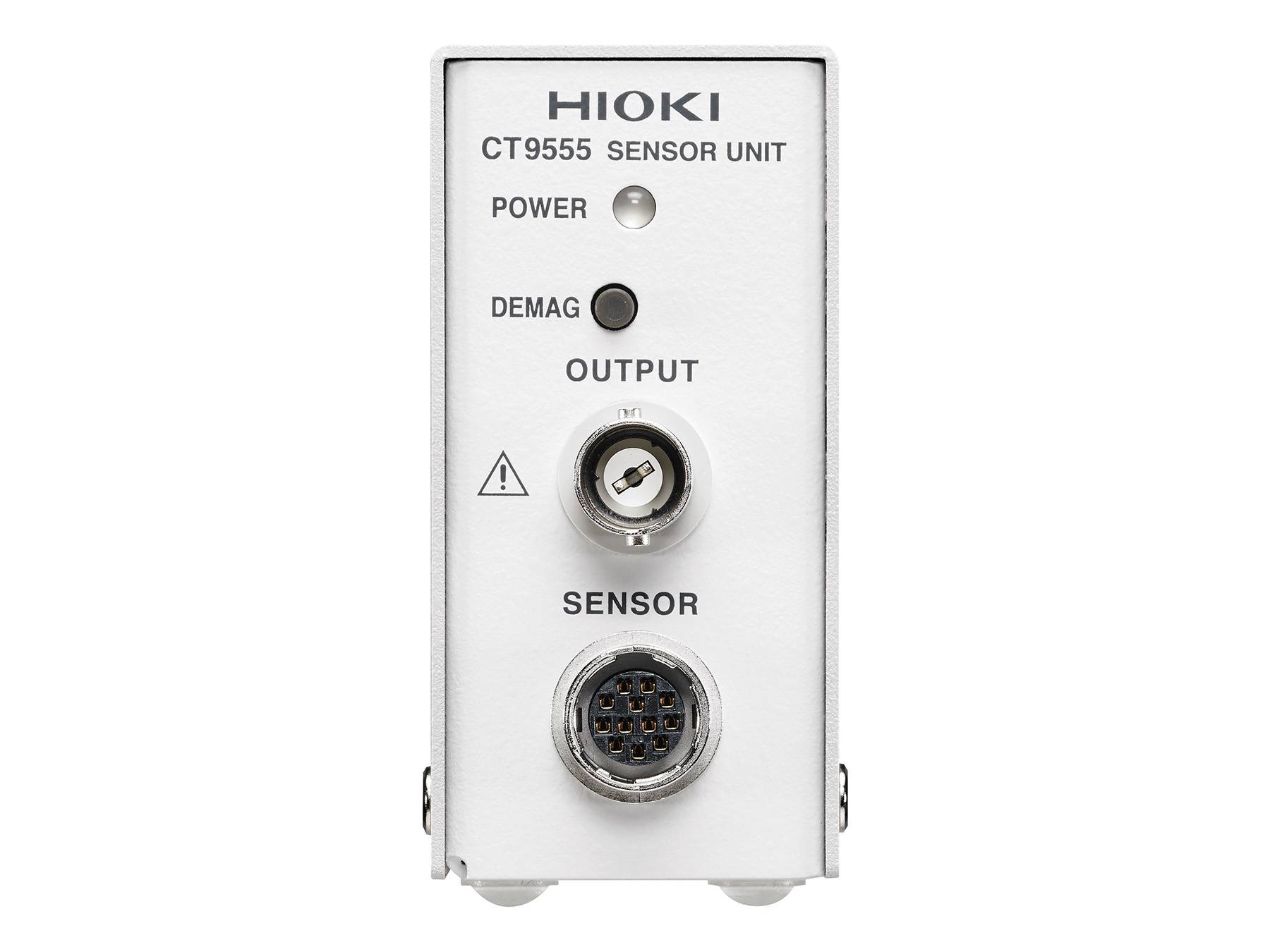

Die CT9555 ist eine 1-Kanal Stromsensor-Schnittstelle für HIOKI Stromsensoren und
Stromzangen mit ME15W-Anschluss. Das Gerät versorgt den angeschlossenen Sensor mit
Strom und stellt dessen Ausgangssignal als Waveformsignal über einen BNC-Anschluss
bereit. Dadurch kann der angeschlossene Stromsensor mit Oszilloskopen und anderen
Datenerfassungssystemen verwendet werden.

HIOKI Stromsensoren mit ME15W-Anschluss liefern ein standardisiertes Ausgangssignal von
2 V Full Scale. Die CT9555 gibt dieses Signal unverändert über den BNC-Waveformausgang
aus. Die Ausgangsgenauigkeit entspricht daher der Genauigkeit des angeschlossenen
Stromsensors.

In Kombination mit hochpräzisen Fluxgate-Stromsensoren ermöglicht die CT9555 sehr
genaue Strommessungen für Leistungsanalysen mit Oszilloskopen und anderen
Messgeräten. Die flache Frequenzcharakteristik und der konstante Phasenversatz dieser
Sensoren ermöglichen eine präzise Analyse von Wechselrichter- und Motorströmen
einschließlich ihrer Harmonischen.
Weitere Anwendungen sind hochgenaue Strommessungen in leistungselektronischen
Systemen, die Analyse von Wechselrichter- und Motorströmen einschließlich Harmonischer, die Messung von Lade- und Entladeströmen von Batterien sowie hochpräzise
Strommessungen mit Datenerfassungssystemen.
