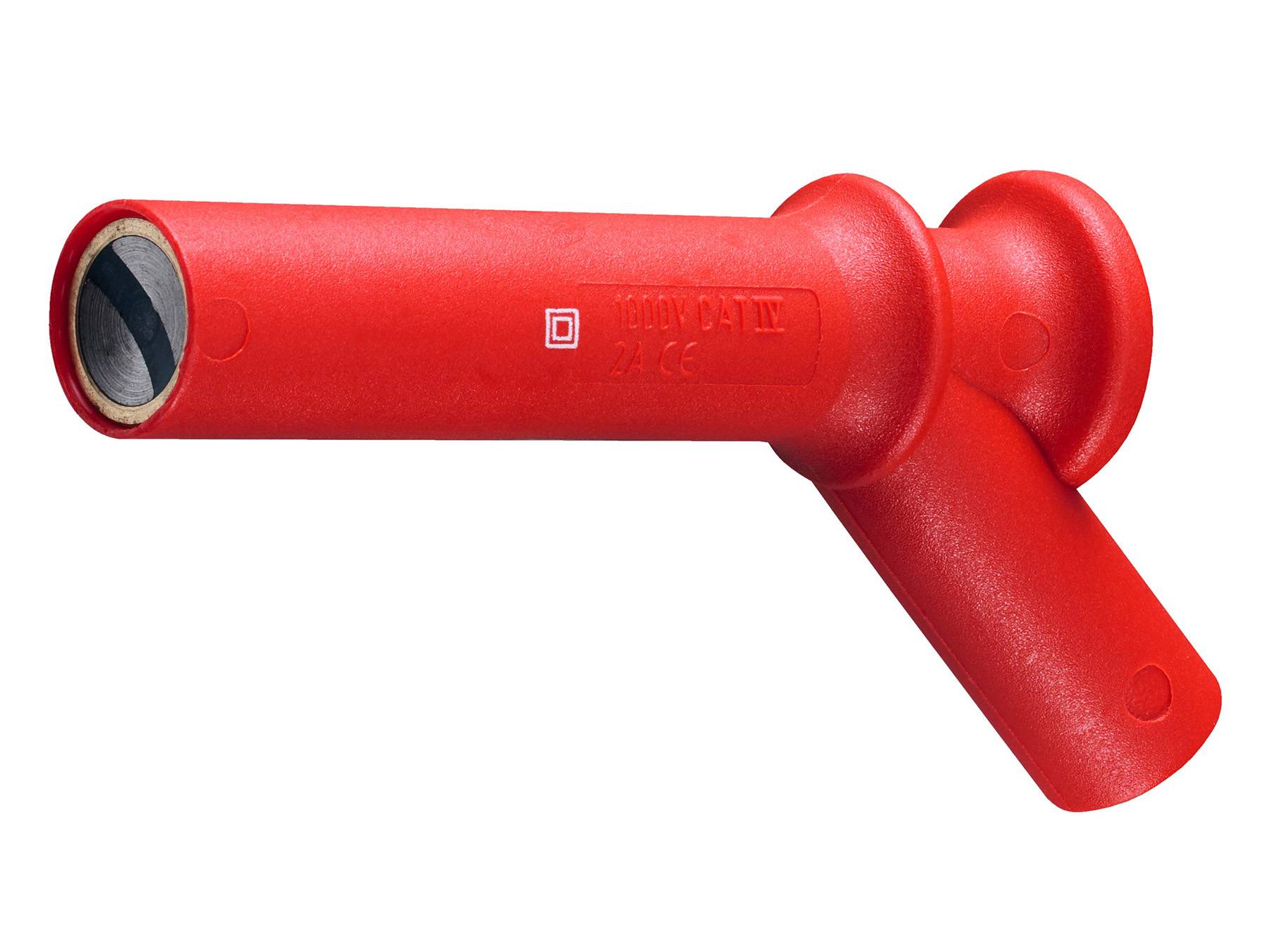

9804-01 - Magnetkontakt für Messleitungen, rot, 4 mm Anschluss

Der rote 9804-01 Magnetkontakt dient zur magnetischen Fixierung von Messleitungen an
ferromagnetischen Bauteilen. Er wird auf eine Messleitung mit 4 mm Anschluss aufgesteckt

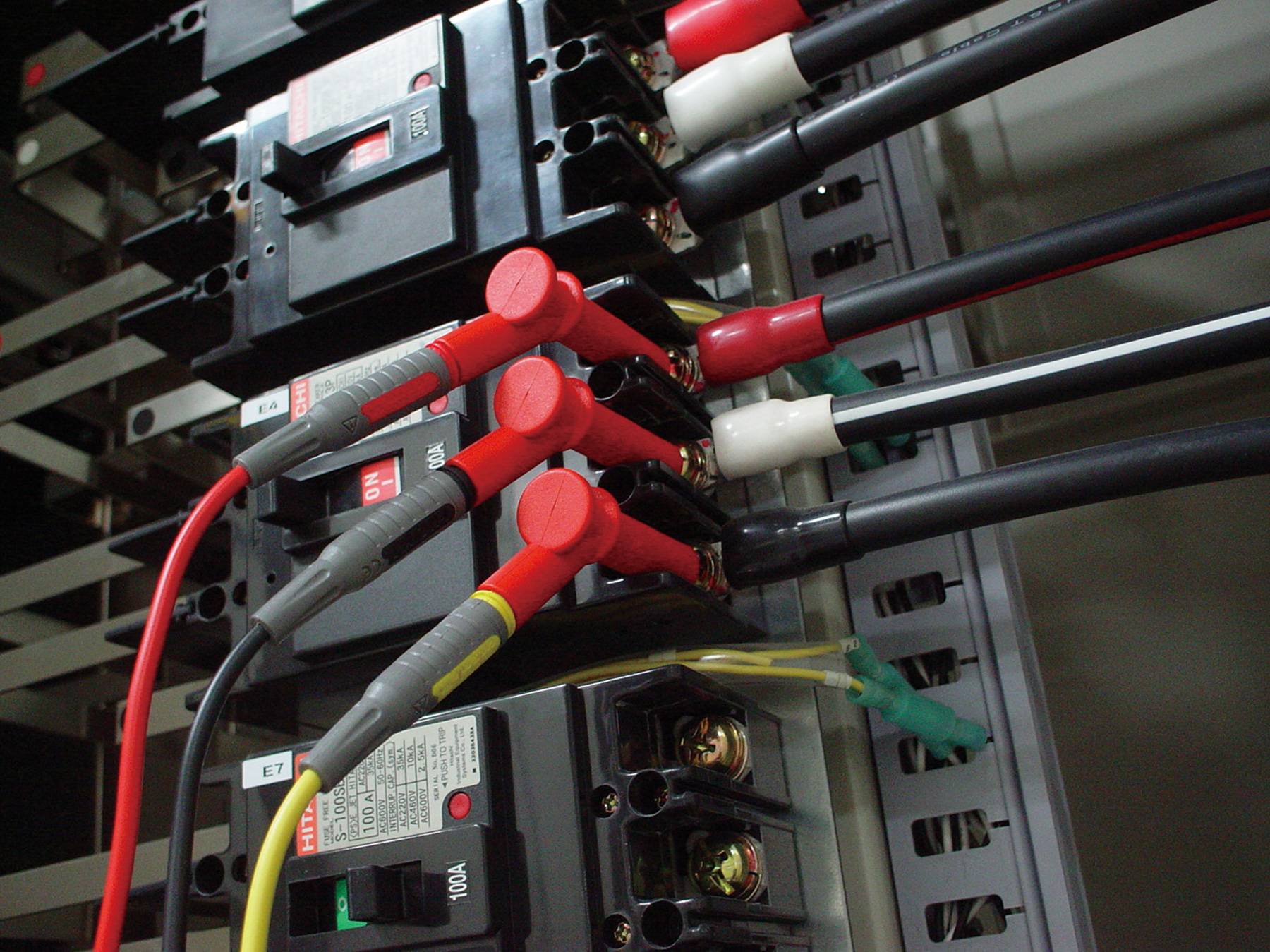

und ermöglicht eine freihändige Positionierung an Stahlgehäusen, Maschinenrahmen oder
Schaltschränken.
Die magnetische Kontaktfläche hat einen Durchmesser von 11 mm und ist konkav
ausgeführt. Diese Geometrie erlaubt eine zentrierte Anlage auf Linsenkopfschrauben oder
vergleichbaren hervorstehenden ferromagnetischen Kontaktpunkten. Besonders geeignet
sind Linsenkopfschrauben bis Größe M6. Die magnetische Fläche ist umlaufend durch einen
isolierenden Kunststoffrand geschützt, der geringfügig übersteht. Auf plan aufliegenden
Flächen wird dadurch kein definierter elektrischer Kontakt hergestellt.
Der Magnetkontakt entspricht CAT IV 1000 V bei einer Strombelastbarkeit von 2 A. Er eignet
sich als mechanische Fixierhilfe bei Spannungs- und Isolationsmessungen sowie bei
Anwendungen im hohen Widerstandsbereich. Für niederohmige Schutzleiterprüfungen oder
präzise Milliohm-Messungen sind geeignete Klemmen oder Messspitzen zu verwenden.
Kompatibel ist der Magnetkontakt 9804-01 mit Messleitungen von HIOKI und anderen
Herstellern mit 4 mm Sicherheits- oder Standard-Bananensteckern.
