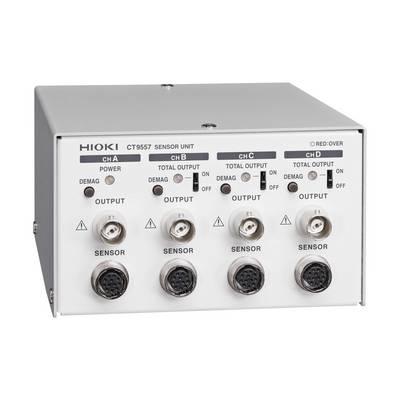

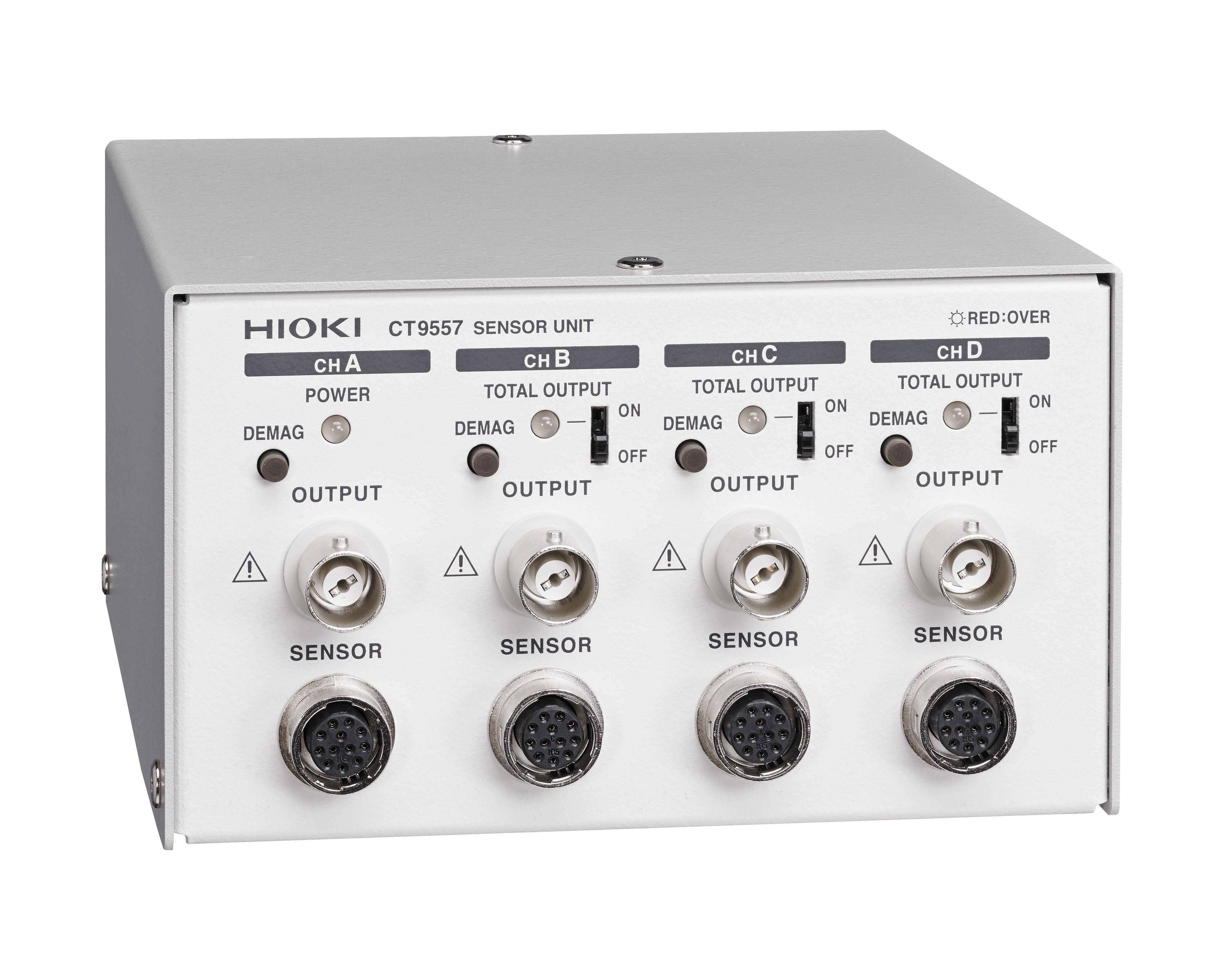

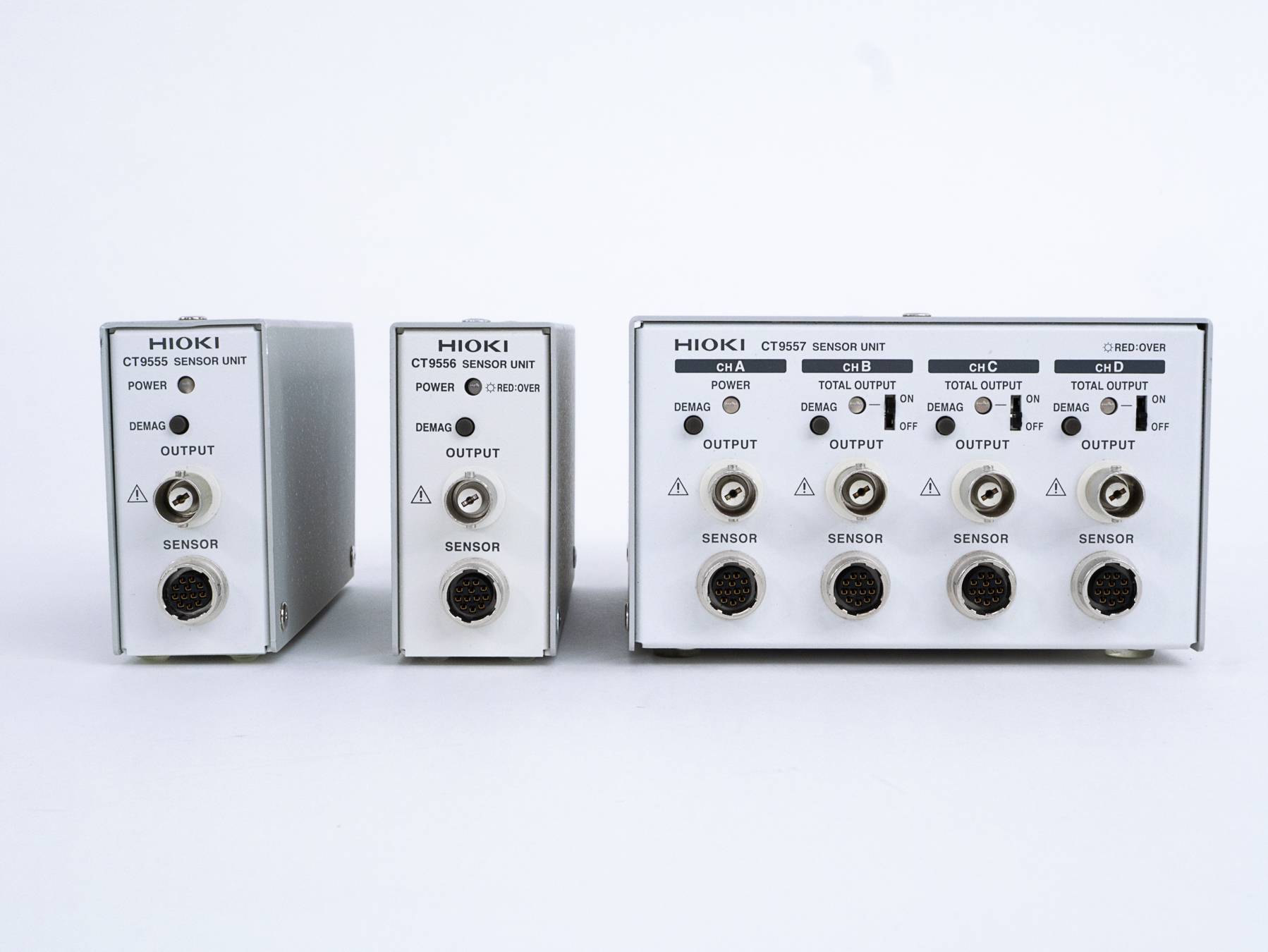

CT9557 - Stromsensor-Schnittstelle, 4 Kanäle

4-Kanal Stromsensor-Schnittstelle für Stromsensoren, Stromzangen und Stromsonden mit
ME15W-Anschluss, Sensorversorgung, 4 BNC-Einzelausgänge, BNC-Summenausgang,
BNC-Summen-RMS-Ausgang

Typische Anwendungen

Strommessung in parallelen Wechselrichterleitungen
Summenstrommessung paralleler Leiter
Analyse von Motorantriebsströmen
Ripplestrommessung in Batteriesystemen




Detaillierte Produktübersicht
Die CT9557 ist eine 4-Kanal Stromsensor-Schnittstelle für HIOKI hochpräzise FluxgateStromsensoren und Stromzangen mit ME15W-Anschluss. Das Gerät versorgt die
angeschlossenen Sensoren über die vier Kanäle mit Strom. Die Sensorsignale stehen als
Waveformausgänge über BNC-Anschlüsse zur Verfügung und können mit Oszilloskopen und
anderen Datenerfassungssystemen verwendet werden.

HIOKI Stromsensoren mit ME15W-Anschluss liefern ein standardisiertes Ausgangssignal von
2 V Full Scale. Die CT9557 gibt diese Sensorsignale unverändert über die BNCWaveformausgänge aus. Die Genauigkeit der Waveformausgänge entspricht daher der
Genauigkeit der angeschlossenen Stromsensoren.

Kombination mehrerer Stromsensorsignale
In großen Wechselrichtersystemen oder Batteriespeichersystemen werden hohe Ströme
häufig auf mehrere parallel geführte Leiter verteilt. Die CT9557 ermöglicht es, jeden Leiter
einzeln zu messen und die Signale zu kombinieren, sodass mehrere Leiter als ein einzelner
Messkanal behandelt werden können.

Zusätzlich zu den vier Waveform-Einzelausgängen verfügt die CT9557 über einen SummenWaveformausgang und einen Summen-RMS-Ausgang. Diese Ausgänge kombinieren die
Signale der ausgewählten Sensoren zu einem gemeinsamen Signal. Die vier WaveformEinzelausgänge, der Summen-Waveformausgang und der Summen-RMS-Ausgang stehen
gleichzeitig zur Verfügung.

Der Summen-Waveformausgang und der Summen-RMS-Ausgang stehen über BNCAnschlüsse mit 2 V Full Scale bzw. 2 V DC Full Scale zur Verfügung. Die Genauigkeit der
kombinierten Signale ist ebenfalls sehr hoch. Die Genauigkeit des SummenWaveformausgangs beträgt ±0,06 % vom Messwert ±0,03 % Full Scale, und die Genauigkeit
des Summen-RMS-Ausgangs beträgt ±0,2 % vom Messwert ±0,1 % Full Scale (DC, 50/60
Hz). Diese Werte werden zu den Genauigkeitsspezifikationen der angeschlossenen
Stromsensoren addiert.

Werden beispielsweise vier CT6877A Stromsensoren (AC/DC 2000 A jeweils)
angeschlossen, kann das System einen Gesamtstrom von bis zu 8000 A erfassen, während
am angeschlossenen Messgerät nur ein einziger Messkanal benötigt wird.

Anwendungen und Integration
Das Summen-Waveformsignal kann auch über den ME15W-Anschluss ausgegeben werden.
Dadurch lässt sich der CT9557 über das Verbindungskabel CT9904 mit HIOKI
Leistungsanalysatoren wie dem PW8001 oder PW4001 verbinden.

Typische Anwendungen sind die Strommessung in komplexen Wechselrichterverdrahtungen,
die Analyse von Lade- und Entladeströmen in Batteriespeichersystemen, die Beobachtung
von Motorstromverläufen sowie die Messung von Rippleströmen in Batteriesystemen.

Da der CT9557 einen separaten RMS-Ausgang bereitstellt, können Wechselströme auch mit
Messgeräten erfasst werden, die keine eigene RMS-Berechnung besitzen, beispielsweise
mit einfachen Datenloggern oder Gleichspannungseingängen. Der CT9557 kann entweder
über das mitgelieferte Netzteil oder über eine externe Gleichspannungsversorgung betrieben
werden und lässt sich dadurch flexibel in Laboraufbauten, mobilen Messungen oder
automatisierten Prüfsystemen integrieren.
