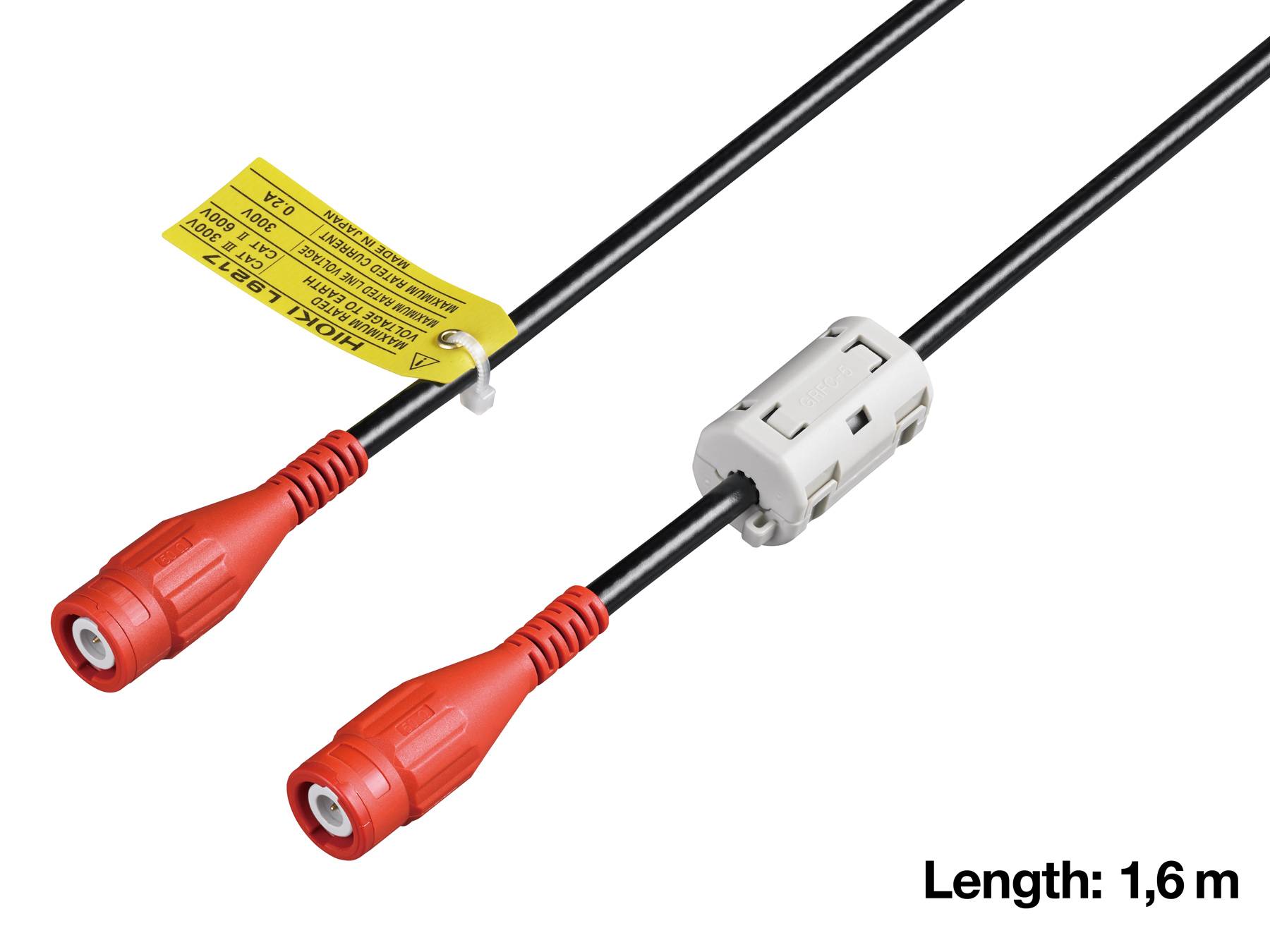

L9217 - BNC-Kabel, isoliert, 1,6 m

Das L9217 ist ein isoliertes BNC-Kabel mit BNC-Steckern an beiden Enden und einer
Kabellänge von 1,6 m. Das Kabel hat eine maximale Nennspannung von 300 V und einen
maximalen Nennstrom von 0,2 A. Es ist für den Einsatz in Mess- und
Instrumentierungsumgebungen ausgelegt.
Die BNC-Stecker verfügen über isolierte Kunststoffgehäuse, in denen der Außenkontakt des
Steckers in einem isolierenden Körper eingebettet ist. Dadurch wird ein unbeabsichtigter
Kontakt mit geerdeten Metallteilen verhindert und die elektrische Sicherheit in
Messaufbauten mit höheren Spannungen erhöht. Die Messkategorie beträgt CAT III 300 V
und CAT II 600 V.
Ein am Kabel angebrachter Ferrit reduziert hochfrequente Gleichtaktstörungen auf dem
Kabelschirm und hilft, Störungen in Messaufbauten mit schnell schaltenden Signalen wie bei
Wechselrichter- oder Motorprüfungen zu reduzieren.
Das Kabel dient zur Signalübertragung zwischen Messgeräten mit BNC-Schnittstellen.
Typische Beispiele sind die Verbindung des BNC-Ausgangs einer Stromsensor-Schnittstelle
mit einem Oszilloskop oder Speicherschreiber, die Übertragung von
Synchronisationssignalen zwischen Geräten oder die Verbindung des Ausgangs eines
Hochspannungsteilers mit einem Leistungsanalysator. Beim Anschluss von StromsensorSchnittstellen wie dem CT9557 an ein Oszilloskop ist die 1,6-m-Version des L9217
besonders geeignet, da zusätzliche Kabelkapazität und die Anfälligkeit gegenüber externen
Störeinflüssen minimiert werden.
Das L9217 wird in Japan hergestellt.
