3490 - Analoger Isolationstester, 250 V bis 1000 V, bis 4000 MΩ

Analoger Isolationstester mit Zeigeranzeige, 3 Prüfspannungen 250 V, 500 V und 1000 V,
Isolationsmessung bis 4000 MΩ, 200 mA Schutzleiterprüfung (PE), AC-Spannungsmessung
bis 600 V, batteriebetrieben


Typische Anwendungen

Prüfung und Wartung von Niederspannungsinstallationen
Isolationsprüfung von Leitungen, Motoren und elektrischen Betriebsmitteln
Schutzleiterprüfung gemäß EN 61557-4
Einfache Isolationsprüfungen bei Installations- und Servicearbeiten




Detaillierte Produktübersicht
Bei Installations- und Wartungsarbeiten gehört die Isolationsmessung zum Alltag, etwa bei
der Prüfung von Leitungen, Verteilungen, Motoren oder elektrischen Betriebsmitteln nach
Reparaturen oder im Rahmen von Wiederholungsprüfungen. Für viele Elektriker sind
analoge Isolationstester weiterhin eine praktische Wahl für einfache Messungen, da die
Zeigerbewegung während der Prüfung unmittelbar das Verhalten der Isolation sichtbar
macht. Die direkte mechanische Anzeige ermöglicht es, Veränderungen des
Isolationswiderstands während der Messung klar zu beobachten.

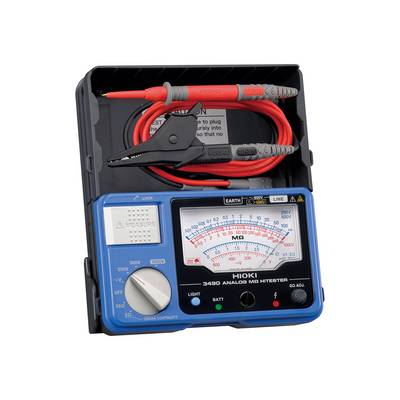

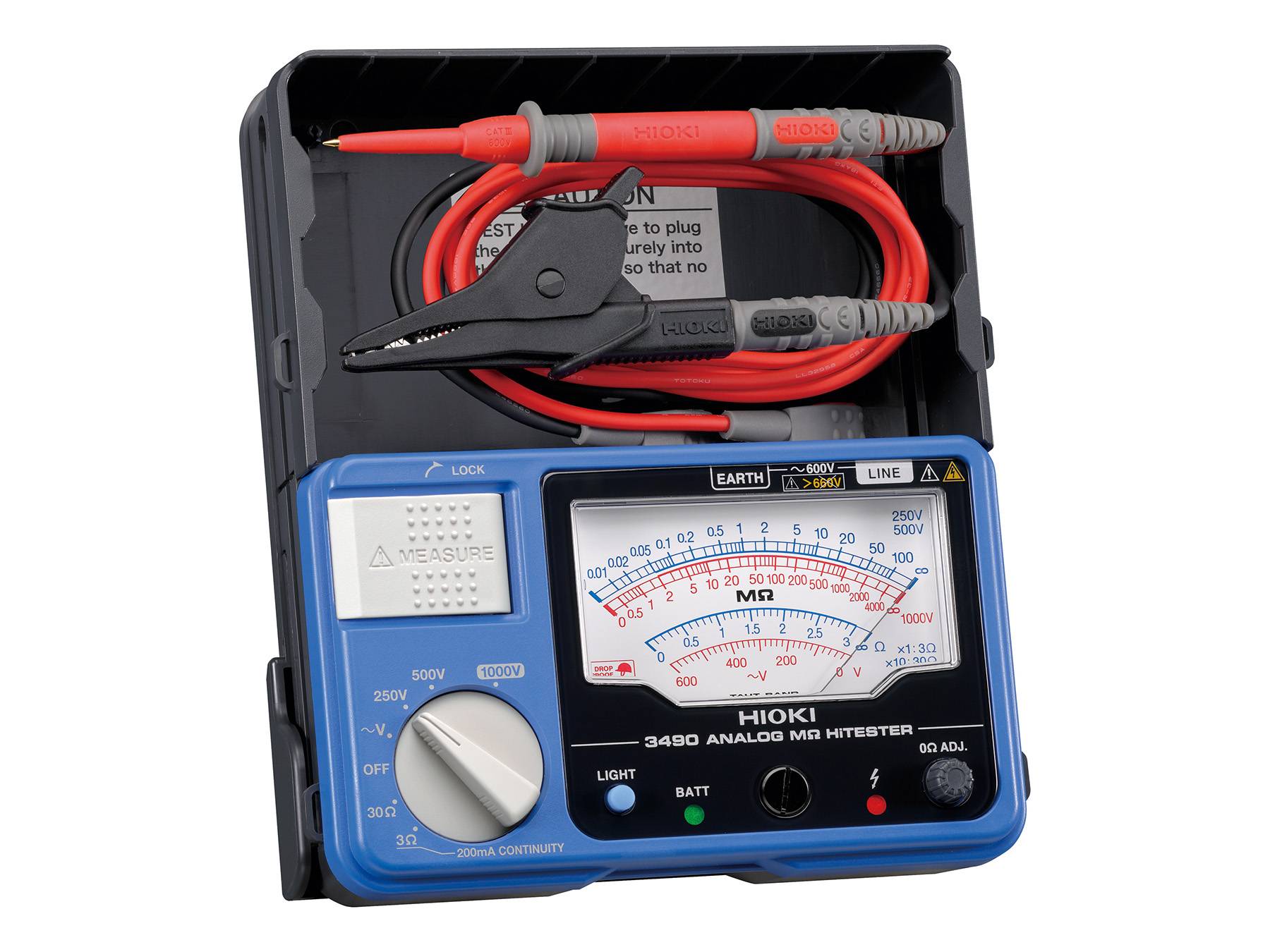

Der 3490 ist ein batteriebetriebener analoger Isolationstester mit drei Prüfspannungen von
250 V, 500 V und 1000 V. Er misst Isolationswiderstände bis 4000 MΩ und wird zur Prüfung
von elektrischen Installationen, Motoren und elektrischen Betriebsmitteln eingesetzt. Das
Gerät erfüllt die Anforderungen der EN 61557 für Isolationsmessungen und
Schutzleiterprüfungen in Niederspannungsanlagen.

Analoge Zeigeranzeige
Die analoge Zeigeranzeige ermöglicht eine direkte Beurteilung des Isolationsverhaltens
während der Messung. Die Bewegung des Zeigers zeigt, wie sich der Isolationswiderstand
während der angelegten Prüfspannung verändert und kann Hinweise auf instabile oder
langsam ansteigende Isolationswerte geben.

Die Skala ist für Isolationsmessungen bei 250 V, 500 V und 1000 V ausgelegt, sodass der
Messwert direkt auf der entsprechenden Skala abgelesen werden kann.

Schutzleiterprüfung und Spannungsprüfung

Die Schutzleiterprüfung erfolgt mit einem Prüfstrom von 200 mA gemäß EN 61557-4. Der
definierte Prüfstrom belastet die Schutzleiterverbindung und ermöglicht das Erkennen
erhöhter Übergangswiderstände oder schlechter Kontaktstellen.

Zusätzlich zur Isolations- und Niederohmmessung verfügt das Gerät über eine ACSpannungsprüfung bis 600 V. Damit kann vor Beginn einer Isolationsmessung überprüft
werden, ob das Prüfobjekt unter Spannung steht.

Für den praktischen Einsatz im Feld
Der 3490 erfüllt CAT III 600 V und ist für Prüfungen in elektrischen Installationen sowie für
Servicearbeiten ausgelegt. Die Stromversorgung erfolgt über vier AA-Batterien und
ermöglicht etwa 20 Stunden Dauerbetrieb unter typischen Messbedingungen.

Nach einer Isolationsmessung entlädt eine integrierte Entladeschaltung automatisch das
Prüfobjekt, um Restspannungen zu reduzieren. Wie alle HIOKI Isolationstester wird auch der
3490 in Japan in den eigenen Produktionsstätten von HIOKI in der Präfektur Nagano
entwickelt und gefertigt.
