HIOKI CM4001-90 - AC-Leckstromzange mit Bluetooth, 600 A

AC-Leckstromzange mit Bluetooth-Kommunikation für Leck- und Laststrommessungen von
600 µA bis 600 A, maximaler Leiterdurchmesser 24 mm, True RMS, 50/60 Hz-Filter,
Grenzwertalarm, CAT III 300 V


Typische Anwendungen
Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) und FehlerstromSchutzschaltern (GFCIs)
Lokalisierung von Isolationsfehlern und Erdableitungen
Messungen in Verteilungen und Schaltschränken mit wenig Platz
Kontrolle von Lastströmen und Lastverteilung
Vergleichsmessungen von Leckströmen in mehreren Stromkreisen


Detaillierte Produktübersicht
Leckströme in elektrischen Installationen können zu unerwarteten FI-Auslösungen,
Isolationsfehlern oder Anlagenabschaltungen führen, deren Ursache oft schwer zu

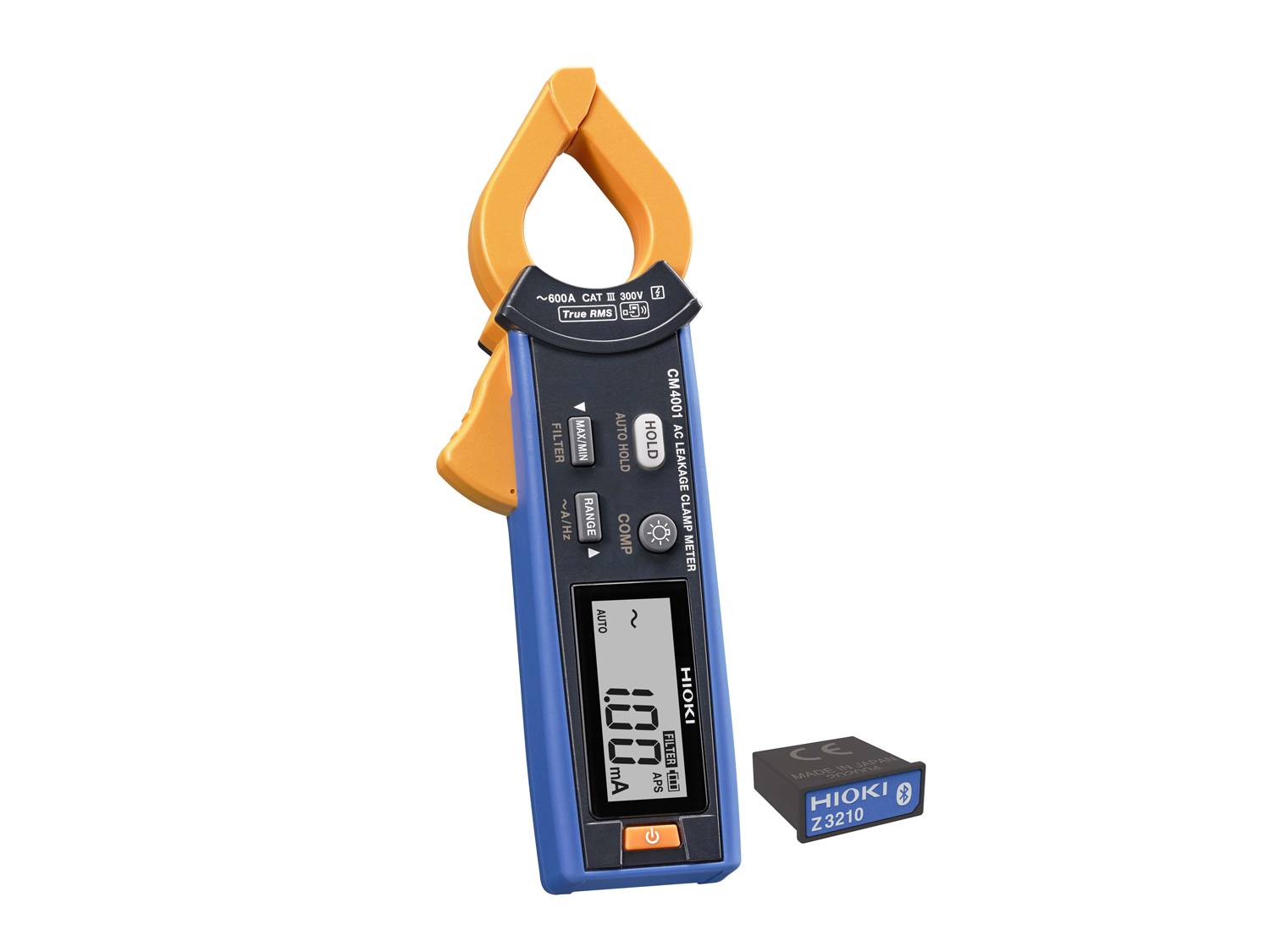

lokalisieren ist. Das HIOKI CM4001-90 kombiniert die AC-Leckstromzange CM4001 mit dem
Bluetooth-Adapter Z3210 in einem Set und ermöglicht damit drahtlose Datenübertragung.
Das Messgerät erfasst Ströme von 600 µA bis 600 A und eignet sich damit sowohl für sehr
kleine Leckströme als auch für höhere Lastströme in elektrischen Installationen. Schmale

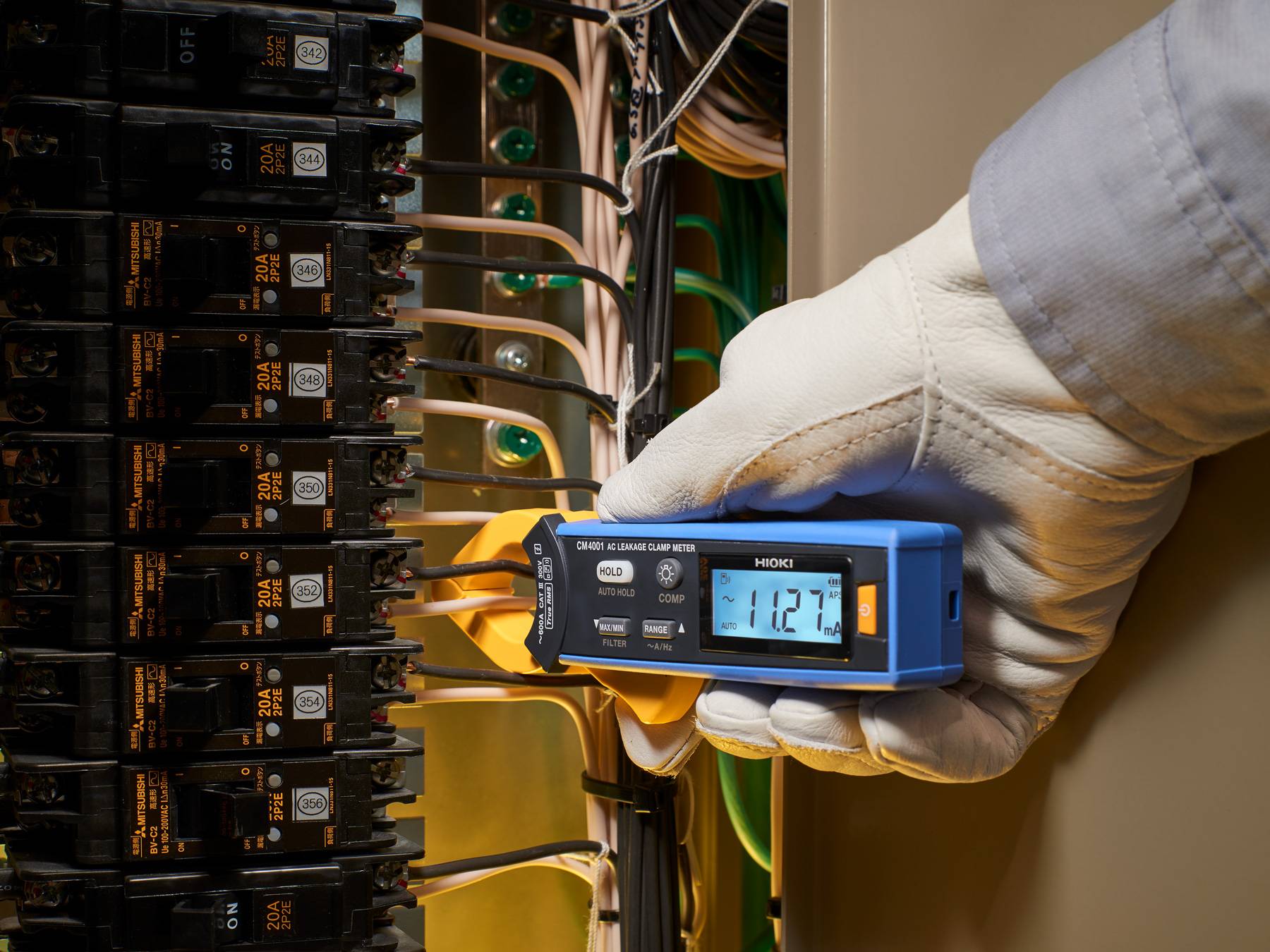

Zangenbacken mit einer Öffnung von 24 mm ermöglichen Messungen zwischen dicht
verlegten Leitern in Schaltschränken und Verteilungen.

Perfekt für Leck- und Laststrommessungen

Die Zange erfasst Leckströme sowie Differenz- und Lastströme mit True-RMSMessverfahren. Durch gemeinsames Umfassen aller aktiven Leiter kann der Fehlerstrom
eines Stromkreises gemessen und die Funktion von Fehlerstrom-Schutzeinrichtungen
(RCD/FI) überprüft werden. Dadurch lassen sich Fehlauslösungen und sporadische
Erdfehler schnell eingrenzen. Wird stattdessen ein einzelner Leiter umfasst, kann der
Laststrom bestimmt werden, um die Belastung eines Stromkreises zu prüfen und
ungewöhnliche Stromaufnahmen angeschlossener Geräte zu erkennen.

Die CM4001 verfügt über fünf Messbereiche von 60,00 mA bis 600,0 A AC. Leckströme
können von 600 µA bis 600,0 A gemessen werden und decken damit sowohl kleine
Leckströme als auch hohe Lastströme mit einem einzigen Gerät ab. Die
Frequenzcharakteristik reicht von 40 Hz bis 1 kHz. Ein integrierter Tiefpassfilter unterdrückt
hochfrequente Störanteile und filtert den für RCDs relevanten 50/60-Hz-Leckstrom heraus,
selbst in Anlagen mit Frequenzumrichtern oder Schaltnetzteilen.

Funktionen für Service und Fehlersuche

Das Gerät verfügt über eine Vergleichsfunktion (Comparator), die
Grenzwertüberschreitungen über einen akustischen Alarm und eine rote
Warnhintergrundbeleuchtung signalisiert. In Verbindung mit dem Z3210 Wireless Adapter
können über die Vergleichsfunktion auch Ereignisse mit Grenzwertüberschreitung
aufgezeichnet werden. Weitere Funktionen sind Frequenzmessung, Auto Hold, Max/Min/AvgAufzeichnung, Einschaltstrommessung bis 150 ms sowie Spitzenwerterfassung und
erleichtern Diagnose- und Prüfarbeiten in elektrischen Installationen.

Mit einer Sicherheitsklassifizierung von CAT III 300 V ist das Gerät für Messungen in fest
installierten Anlagen, Verteilungen und Schaltschränken in Wohn-, Gewerbe- und
Industriebereichen vorgesehen. Die kompakte Bauform und die Messfunktionen unterstützen
Service- und Wartungsarbeiten in elektrischen Installationen.

Drahtlose Kommunikation

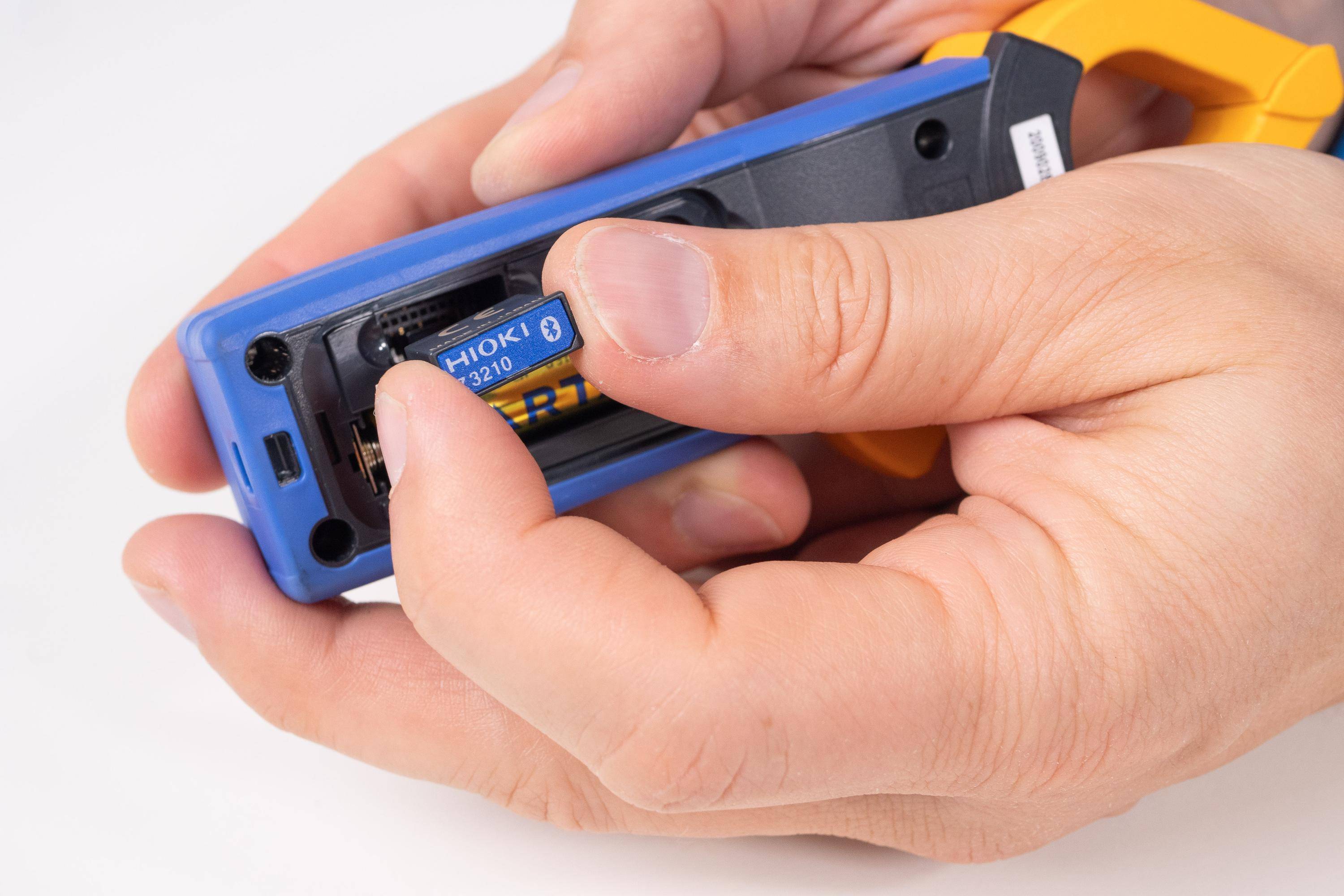

Da der Z3210 Bluetooth-Adapter im CM4001-90 enthalten ist, steht die drahtlose
Kommunikation ohne zusätzliches Zubehör zur Verfügung. Messwerte können an die
GENNECT Cross App für iOS und Android übertragen werden, um Leckstrommessungen zu
dokumentieren, zu kommentieren und direkt vor Ort Berichte zu erstellen. Die drahtlose
Verbindung ermöglicht außerdem die Anzeige der Messwerte in Echtzeit auf einem
Smartphone oder Tablet, was besonders hilfreich ist, wenn das Messgerät so positioniert ist,
dass das Display nicht direkt sichtbar ist.

Der Z3210 unterstützt außerdem den HID-Betrieb, sodass Messwerte direkt in ExcelVorlagen oder andere Anwendungen übernommen werden können. In diesem Modus wird der Adapter vom Betriebssystem als Bluetooth-Tastatur erkannt, was eine einfache
Datenübertragung auf Windows-PCs, Tablets oder Smartphones ermöglicht.

Entwickelt und gefertigt in Japan
HIOKI-Leckstromzangen werden im eigenen Werk in der Präfektur Nagano entwickelt und
gefertigt und stehen für hohe Messgenauigkeit, mechanische Präzision und Langlebigkeit im
täglichen Einsatz
