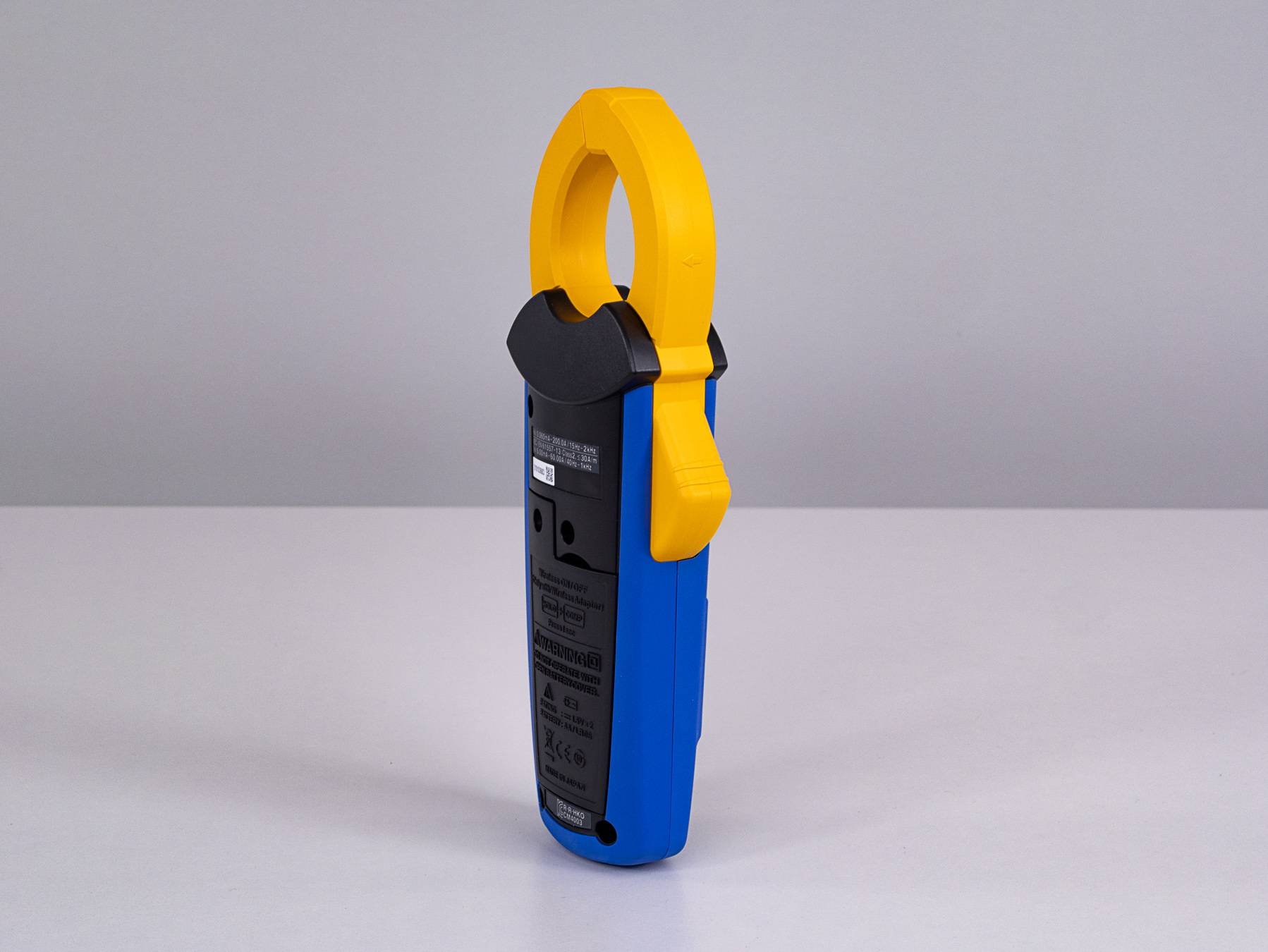

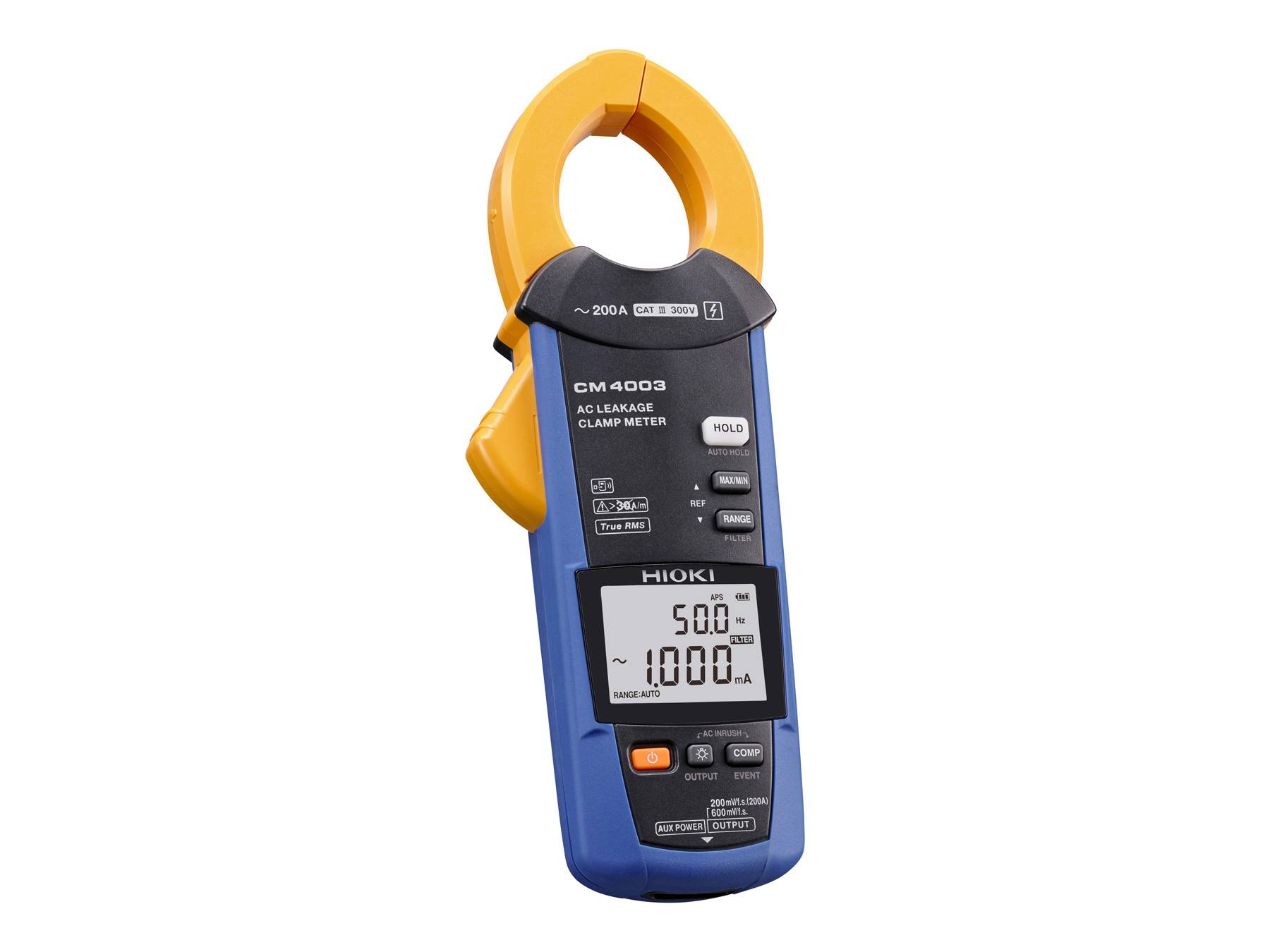

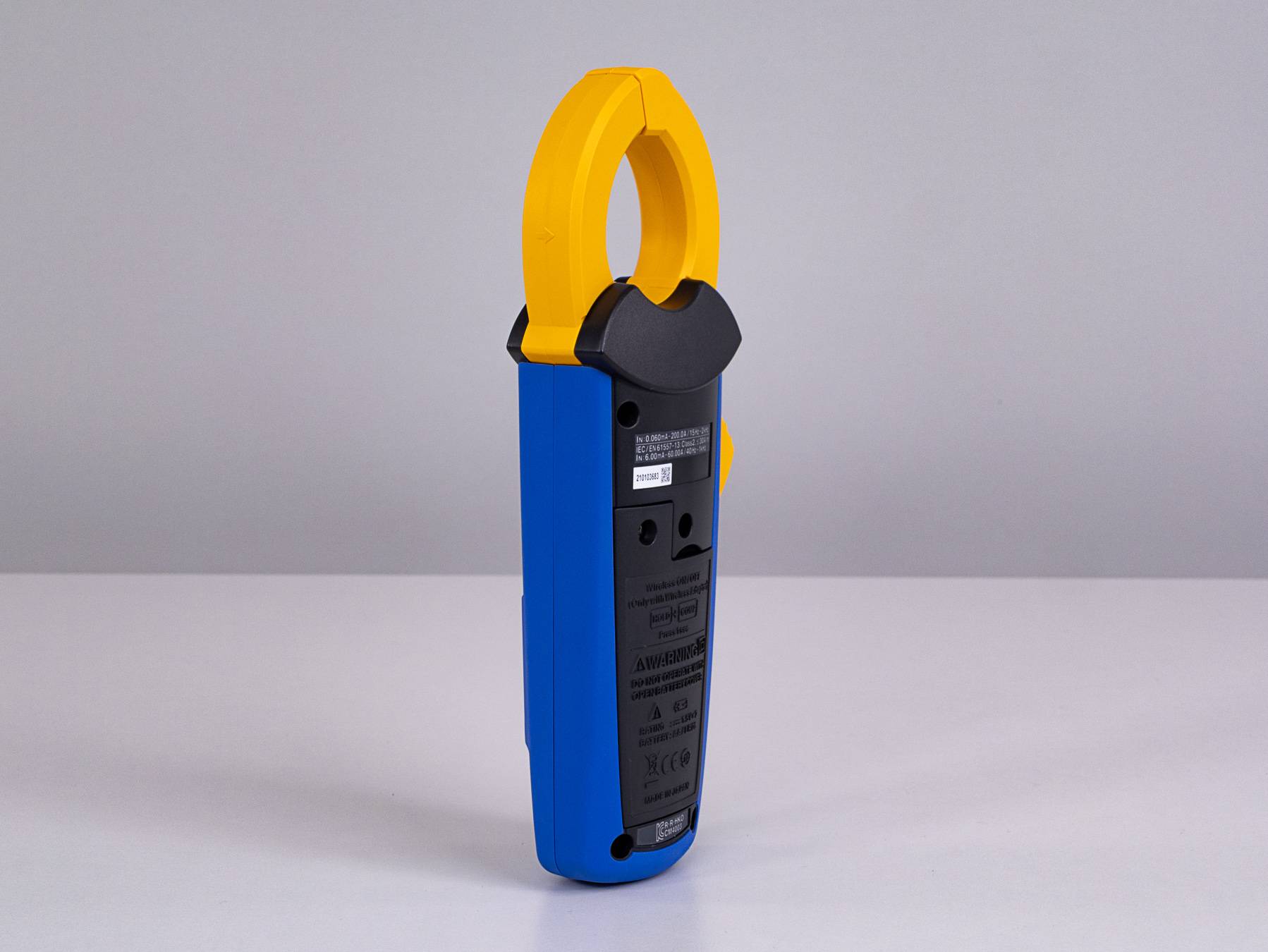

HIOKI CM4003 - AC-Leckstromzange zur Leckstrom-Überwachung, 200 A

AC-Leckstromzange zur Leckstromüberwachung mit RMS- und Wellenformausgang von 60
µA bis 200 A, maximaler Leiterdurchmesser 40 mm, True RMS, 50/60 Hz-Filter,
Grenzwertalarm, CAT III 300 V, Bluetooth optional mit Z3210


Typische Anwendungen
Langzeitüberwachung von Leckströmen in elektrischen Installationen
Aufzeichnung von Leckströmen mit Datenloggern oder Memory Recordern
Überwachung von Summenableitströmen in Stromkreisen mit mehreren
Verbrauchern
Erkennung sporadischer FI-Auslösungen durch intermittierende Leckströme
Analyse von Leckströmen in Anlagen mit Frequenzumrichtern oder Schaltnetzteilen



Detaillierte Produktübersicht
Leckstromprobleme in elektrischen Installationen treten nicht immer genau zum Zeitpunkt
der Prüfung auf. Auslösungen von Fehlerstrom Schutzschaltern oder GFCIs können nur
unter bestimmten Betriebsbedingungen, zu bestimmten Zeiten oder beim gleichzeitigen
Schalten mehrerer Verbraucher auftreten, wodurch sich die Ursache mit einer handgeführten
Stromzange bei einer kurzen Messung oft nicht erfassen lässt.

Die HIOKI CM4003 AC Leckstromzange ist für genau diese Situationen ausgelegt. Sie bietet
die gleiche hochempfindliche Leckstrommessung wie die CM4002 und deckt AC Ströme von
60 µA bis 200 A ab, ergänzt um RMS und Kurvenformausgang für den Anschluss an einen
Recorder. Dadurch lassen sich sehr kleine Leckströme, Summenableitströme und
Änderungen des Laststroms über die Zeit überwachen und dokumentieren, wenn sich die
Ursache einer Auslösung bei einer punktuellen Messung nicht erfassen lässt.

Leckströme, Differenzströme und Lastströme

Die CM4003 verfügt über sechs Messbereiche von 6 mA bis 200 A AC und misst Leckströme
ab 60 µA, sodass Leckstrom-, Differenzstrom- und Laststrommessungen mit einer einzigen
Zange abgedeckt werden. Mit einer Zangenöffnung von 40 mm erfasst sie auch größere
Leiter und mehradrige Kabel in Verteilungen, in denen Ströme aus mehreren Stromkreisen
über die Zeit gemessen werden müssen.

Das Gerät deckt einen Frequenzbereich von 15 Hz bis 2 kHz ab, einschließlich
höherfrequenter Leckströme, wie sie durch Frequenzumrichter und Schaltnetzteile
entstehen. Ein zuschaltbarer 50/60 Hz Filter unterdrückt diese Anteile und isoliert den für die
Auslösung von Fehlerstrom-Schutzschaltern relevanten Leckstrom. Ein Grenzwertalarm
zeigt die Überschreitung eines definierten Leckstroms über einen Buzzer und eine rote
Warn-Hintergrundbeleuchtung an und ermöglicht eine Gut-/Schlecht-Bewertung anhand
eines benutzerdefinierten Grenzwerts. Auf dem Display lassen sich Strom und Frequenz
gleichzeitig anzeigen, und die Hintergrundbeleuchtung unterstützt Messungen in schlecht
beleuchteten Umgebungen. Weitere Funktionen umfassen Auto Hold, Max/Min/AvgAufzeichnung, Einschaltstrommessung sowie die Erfassung von Spitzenwerten zur
Bewertung kurzzeitiger Stromspitzen.

Ausgang und externe Stromversorgung für Langzeitüberwachung

Im Unterschied zur CM4002 verfügt die CM4003 über einen zwischen RMS und Kurvenform
umschaltbaren Ausgang für den Anschluss an einen Recorder oder ein anderes
Datenerfassungssystem. Das mitgelieferte 1,5 m lange Anschlusskabel L9097 verbindet das
Gerät mit dem externen System und stellt einen BNC Stecker für den direkten Anschluss an
Recordereingänge bereit. Dasselbe Kabel verfügt zusätzlich über einen USB C
Stromeingang zur externen Versorgung der CM4003 bei Langzeitmessungen, und für die
Stromversorgung liegt außerdem das 1,0 m lange USB Kabel L9510 von USB A auf USB C
bei.

Der Ausgang ist zwischen RMS Ausgang und Kurvenformausgang umschaltbar. Der RMS
Ausgang wird fünfmal pro Sekunde aktualisiert und eignet sich für die Aufzeichnung von
Messwertverläufen mit einem Logger, Recorder oder einem anderen
Datenerfassungssystem mit Spannungseingang. Der Kurvenformausgang ist für die
Aufzeichnung von Stromverläufen mit einem Recorder vorgesehen, beispielsweise mit einem
Memory Recorder wie dem MR8870 oder MR8880.

Für stationäre Überwachungsaufgaben kann das optionale Netzteil Z1013 als USB
Stromversorgung verwendet werden. Für Datenerfassungssysteme mit 4 mm Anschlüssen steht optional der Adapter 9704 zur Verfügung, der eine BNC Buchse auf 4 mm
Sicherheitsanschlüsse umsetzt. Durch diese Auslegung mit Signalausgang und externer
Stromversorgung wird die CM4003 von einer Leckstromzange für punktuelle Prüfungen zu
einem Messsystem für die Langzeitaufzeichnung von Leckstrom, Differenzstrom und
Laststrom. Daraus ergibt sich die Einstufung in CAT III 300 V.

Bluetooth-Kommunikation
Die Bluetooth-Kommunikation lässt sich bei der CM4003 mit dem optionalen Z3210
Bluetooth-Adapter erweitern. Messwerte können zur Dokumentation, Kommentierung und
Berichtserstellung an ein Smartphone oder Tablet übertragen werden. Zudem ist eine LiveAnzeige auf einem mobilen Endgerät möglich, wenn das Gerät an einer Stelle montiert ist,
an der das Display nicht direkt sichtbar ist.

Der Z3210 ermöglicht außerdem den HID-Betrieb. In diesem Modus werden Messwerte als
Tastatureingabe direkt an Excel oder andere Anwendungen übertragen, sodass eine direkte
Übergabe in das jeweils aktive Eingabefeld des verbundenen Geräts möglich ist.

Entwickelt und gefertigt in Japan
HIOKI entwickelt seit Jahrzehnten Strommesstechnik für anspruchsvolle Anwendungen in
elektrischen Systemen. Stromzangen und Zangenmultimeter werden am eigenen
Produktionsstandort in der Präfektur Nagano in Japan entwickelt und gefertigt. Die enge
Verbindung von Entwicklung und Fertigung sowie die Kontrolle über Sensorik, Mechanik und
Elektronik machen sich bei der täglichen Arbeit mit den Geräten bemerkbar.
