DT4253 - Digitalmultimeter für 4 to 20 mA und Temperatur

Digitalmultimeter für 4 to 20 mA und Temperatur mit True RMS, direkte DC-Strommessung bis 60 mA in 4 Bereichen, Unterstützung von Stromzangen, AC/DC-Spannung bis 1000 V, automatische AC/DC-Erkennung, 6000 Count, CAT III 1000 V, CAT IV 600 V
Typical Applications
Messung von 4 to 20 mA Instrumentierungssignalen
Temperaturmessung mit Thermoelementen
Messung kleiner DC-Ströme in Steuerungskreisen
Strommessungen bis 1000 A mit kompatiblen Mehrbereich-Stromsensoren


Detaillierte Produktübersicht

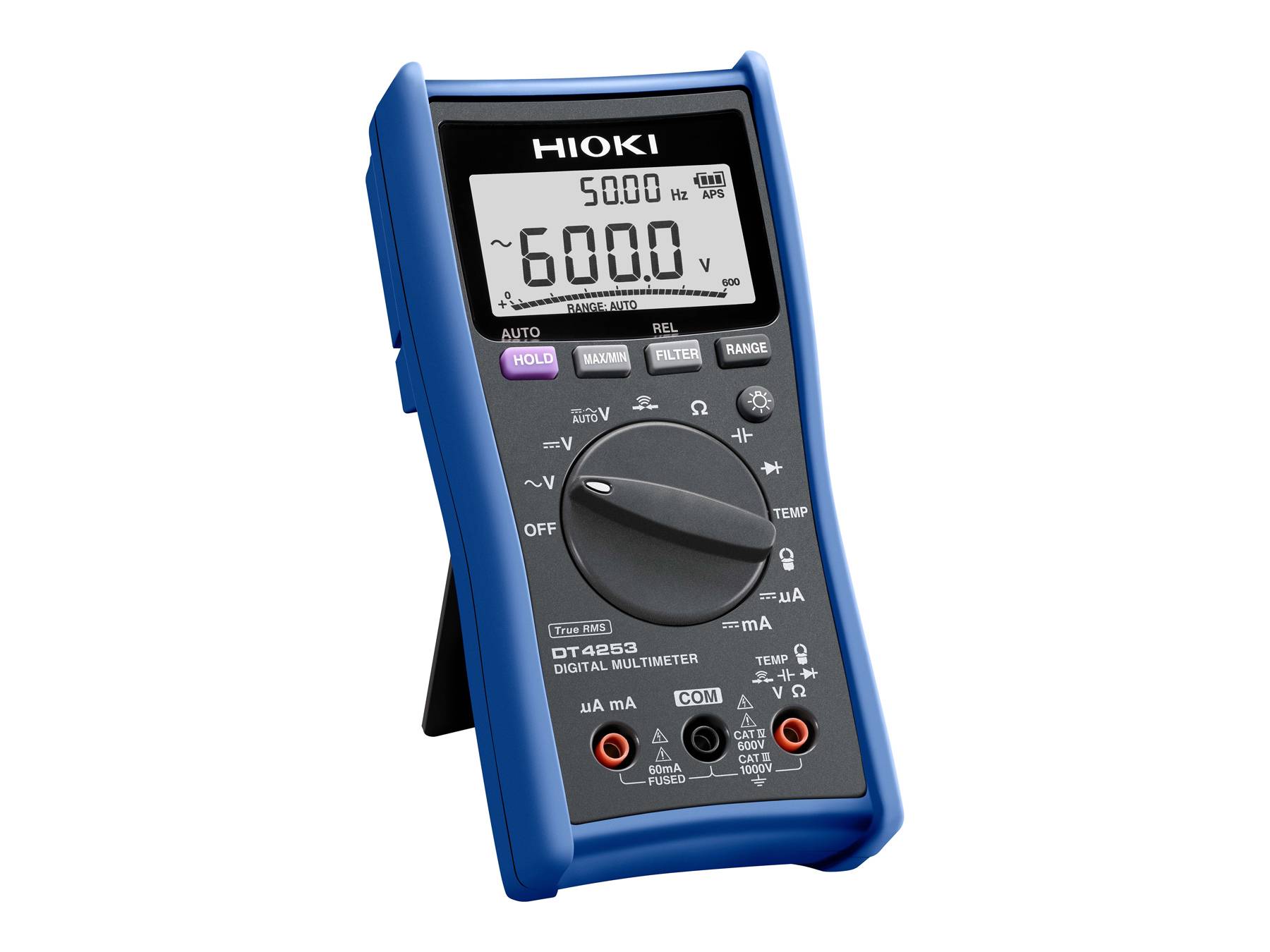

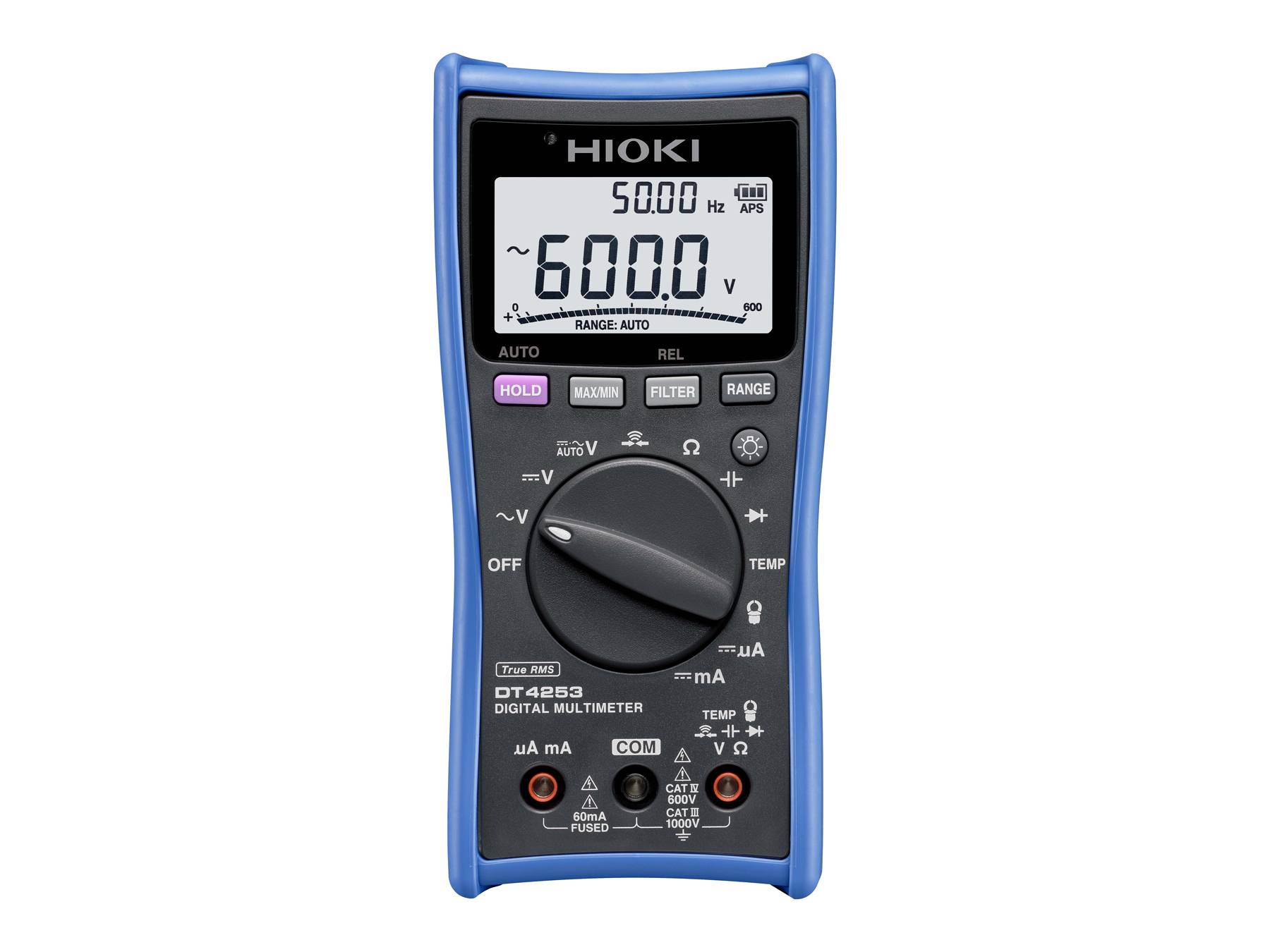

Das HIOKI DT4253 ist ein batteriebetriebenes Digitalmultimeter für die Messung von 4 to 20
mA Signalen, Temperaturmessung mit Thermoelementen und Anwendungen mit kleinen DCStrömen. Es ist für Steuerkreise, Instrumentierungssignale und Serviceaufgaben ausgelegt,
die eine direkte DC-Strommessung im μA- bis mA-Bereich erfordern.
Mit kompatiblen
Mehrbereich-Stromsensoren unterstützt das Gerät außerdem AC-Strommessungen bis 1000
A.
Mit den Sicherheitskategorien CAT III 1000 V und CAT IV 600 V misst das Gerät AC/DCSpannung bis 1000 V. Weitere Messfunktionen sind Widerstands-, Kapazitäts-, Frequenzund Durchgangsmessung sowie Diodentest. Bei AC-Spannungsmessungen kann die
Frequenz als zweiter Anzeigewert dargestellt werden.
Kleine Ströme, 4 to 20 mA und Thermoelemente

Für die direkte DC-Strommessung verfügt das DT4253 über 4 Bereiche von 60 μA bis 60
mA. Das unterstützt Messungen an Steuerkreisen und anderen Anwendungen, bei denen
kleine DC-Ströme direkt mit dem Gerät geprüft werden müssen. Zusätzlich verfügt das Gerät
über eine 4 to 20 mA Prozentanzeige, sodass Instrumentierungssignale nicht nur als
Stromwert, sondern auch als prozentualer Wert innerhalb des 4 to 20 mA Bereichs
dargestellt werden können.
Das DT4253 unterstützt außerdem Temperaturmessungen mit Thermoelementen vom Typ K
wie dem optionalen DT4910. Dabei wird das Thermoelement direkt über die V- und COMBuchsen an das Gerät angeschlossen. So lassen sich Temperaturwerte von -40 °C bis 400
°C mit demselben tragbaren Gerät prüfen. Über die MIN-, MAX- und AVG-Funktion können
dabei auch Temperaturverläufe nachvollzogen sowie niedrigste, höchste und
durchschnittliche Werte angezeigt werden.
Weitere Funktionen und externe Stromsensoren

Zu den weiteren Funktionen gehören HOLD und AUTO HOLD sowie ein Tiefpassfilter. HOLD
und AUTO HOLD unterstützen das Festhalten von Messwerten direkt am Messpunkt. Das
Tiefpassfilter lässt sich auf OFF, 100 Hz oder 500 Hz schalten, um hochfrequente Anteile bei
der Bewertung der Grundschwingung von AC-Spannungssignalen zu unterdrücken, zum
Beispiel an Inverterausgängen. Das Display mit weitem Betrachtungswinkel und
Hintergrundbeleuchtung unterstützt Messaufgaben in dunkleren Arbeitsumgebungen, und
der rückseitige Aufstellbügel hilft bei der Positionierung am Messort. Mit angebrachtem
Geräteschutz ist das Gerät für Stürze aus 1 m Höhe auf Beton spezifiziert.
Für AC-Strommessungen unterstützt das DT4253 kompatible HIOKI Mehrbereich-Stromsensoren. Mit den 9010-50, 9018-50 und 9132-50 deckt das Gerät über den
Conversion Adapter 9704 AC-Strommessungen von 10 A bis 1000 A ab. Bis 500 A deckt die 9010-50 Frequenzen bis 1 kHz ab, während die 9018-50 den Frequenzbereich bis 3 kHz
erweitert und eine höhere Amplituden- und Phasengenauigkeit bietet. Wenn der am Gerät
gewählte Messbereich dem am angeschlossenen Sensor gewählten Bereich entspricht, wird
der Messwert direkt als Stromwert auf dem Gerät angezeigt.
Messleitungen und optionales Zubehör
Zum Lieferumfang des DT4253 gehören die L9300 Messleitungen, die für Strommessungen
bis 10 A ausgelegt sind. Ihre integrierte Schutzkappe mit verschiebbarem Fingerschutz
erlaubt es, die freiliegende Kontaktlänge an Messaufgabe und Messkategorie anzupassen,
ohne mit separaten Kappen arbeiten zu müssen. Der optionale L4933 Messspitzensatz kann
an der Spitze der L9300 angebracht werden und ist für schmale oder tiefer liegende
Kontaktstellen hilfreich, während das optionale L4934 Set mit kleinen Krokodilklemmen
stabile Verbindungen an Leitern und kleineren Klemmen ermöglicht.
Für PC-basierte Anwendungen unterstützt das DT4253 die Kommunikation über das
optionale Kommunikationspaket DT4900-01. Die optisch isolierte Schnittstelle ermöglicht die
Übertragung von Messwerten an einen PC zur Aufzeichnung, Visualisierung und
Dokumentation. Wie alle Digitalmultimeter von HIOKI wurde auch das DT4253 in Japan
entwickelt und wird ausschließlich in eigenen HIOKI Werken in Japan gefertigt.
