DT4282 - Präzisions-Digitalmultimeter mit 10 A Direkteingang

Präzisions-Digitalmultimeter mit True RMS, direkte AC/DC-Strommessung bis 600 mA und
10 A, DC, AC und AC+DC Spannung bis 1000 V, Leitwert, Widerstand, Kapazität, Frequenz,
Temperatur, 60000 Count, CAT III 1000 V, CAT IV 600 V
Typische Anwendungen
Prototypenvalidierung und elektrische Verifikation

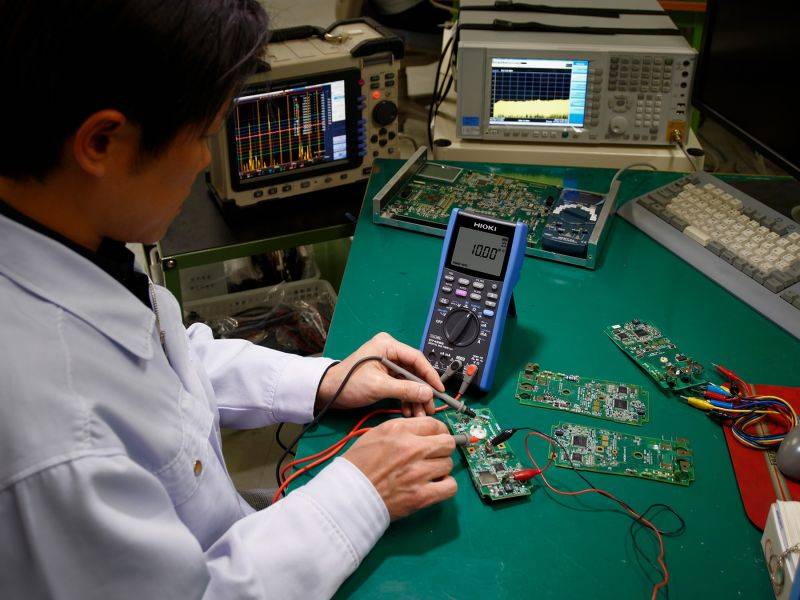

Fehleranalyse an elektronischen Baugruppen und Prüflingen
Direkte AC/DC-Strommessung von kleinen Strömen bis 10 A
Leitwertmessung an hochohmigen Pfaden
Temperaturkorrelierte Messungen mit Thermoelementunterstützung


Detaillierte Produktübersicht

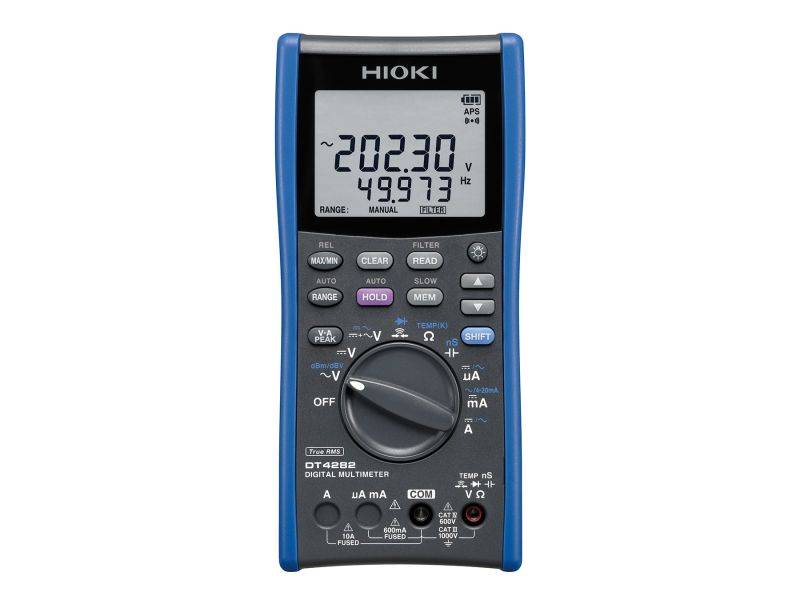

Das HIOKI DT4282 ist ein batteriebetriebenes Präzisions-Digitalmultimeter mit 0,025 % DCGrundgenauigkeit und 60000-Count-Anzeige für Verifikation, Fehleranalyse und
Serviceaufgaben an Prototypen, Baugruppen und elektronischen Geräten. Die hohe
Genauigkeit ermöglicht die präzise Erfassung kleiner Spannungs- und Stromabweichungen.
Mit direkter AC/DC-Strommessung von 600 μA bis 10 A und Leitwertmessung unterstützt das
Gerät präzise elektrische Messungen direkt am Prüfling, wenn sich dieser nicht sinnvoll an
einen Bench Messplatz bringen lässt.
Spannung, Strom und Messfunktionen
Das Gerät misst DC, AC und AC+DC Spannung bis 1000 V. Im AC+DC Modus können der
kombinierte Messwert sowie die AC und DC Komponente gleichzeitig angezeigt werden. Für
die direkte AC/DC-Strommessung stehen die Bereiche 600 μA, 6 mA, 60 mA, 600 mA, 6 A
und 10 A zur Verfügung, sodass sich kleine Ströme und höhere Lastströme direkt am Gerät
messen lassen. Mit dem Drehschalter gekoppelte Buchsenabdeckungen blockieren nicht
verwendete Eingänge und helfen, beim Wechsel zwischen Spannungs- und Strommessung
falsch eingesteckte Messleitungen zu vermeiden.
Zu den weiteren Messfunktionen gehören Widerstand, Durchgangsprüfung, Kapazität und
Temperaturmessung mit einem K-Thermoelement wie dem optionalen DT4910. Eine
Diodentestfunktion unterstützt Schwellwerte für die Durchlassspannung von 0,15 V bis 3,0 V
in sieben Stufen und lässt sich damit an unterschiedliche Diodentypen und
Vorwärtsspannungen anpassen. Die Leitwertmessung ergänzt die Widerstandsmessung bei
der Bewertung hochohmiger Pfade. Bei AC-Spannungs- und AC-Strommessungen zeigt das
Gerät die Frequenz gleichzeitig als zweiten Anzeigewert an. Das Gerät erfüllt die
Messkategorien CAT III 1000 V und CAT IV 600 V.
Für Entwicklung, Verifikation und Service
Für PC basierte Anwendungen unterstützt das DT4282 die Kommunikation über das
optionale DT4900-01 Kommunikationspaket. Mit der Software DMM Communicator lassen
sich Messdaten an einen Computer übertragen, grafisch darstellen, als CSV Datei speichern
und in Excel einfügen. Zusätzlich können Geräteeinstellungen vom PC aus konfiguriert
werden. Das ist für Verifikation, Fehleranalyse und Serviceaufgaben relevant, wenn
Messwerte dokumentiert oder über die Zeit verglichen werden sollen.
Das DT4282 deckt AC Spannungsmessungen von 20 Hz bis 100 kHz ab. Zusätzlich
unterdrückt der analoge Low Pass Filter mit einer Grenzfrequenz von 630 Hz hochfrequente
Anteile, sodass sich die Grundschwingung klarer bewerten lässt. Das ist bei Messungen an
Inverter Ausgängen oder anderen Signalen mit überlagerten Oberwellen relevant.
Zusätzliche Funktionen
Für Verifikation und Fehlersuche bietet das DT4282 MAX/MIN und Peakwertmessung sowie
HOLD und AUTO HOLD Funktionen. Die Relativanzeige stellt nachfolgende Messwerte
bezogen auf einen Referenzwert dar. Der Nullabgleich kompensiert Offseteinflüsse vor der
Messung, zum Beispiel bei der Bewertung kleiner Widerstandswerte. Zu hohe
Eingangswerte werden über die rote Displaybeleuchtung signalisiert. Messwerte lassen sich mit bis zu 400 Datenpunkten im internen Speicher ablegen und mit
dem optionalen DT4900-01 Kommunikationspaket an einen PC übertragen. Für prozessnahe
Messaufgaben lassen sich außerdem 4 bis 20 mA und 0 bis 20 mA Signale als Prozentwert
anzeigen.
Für den täglichen Einsatz in Service und an Baugruppen
Das DT4282 ist für den täglichen Einsatz in Service, Verifikation und Fehlersuche ausgelegt,
mit einem Betriebstemperaturbereich von -15 °C bis 55 °C, einer Fallfestigkeit aus 1 m Höhe
und einer kontinuierlichen Betriebsdauer von ca. 100 Stunden mit vier AA-Alkalibatterien. Der

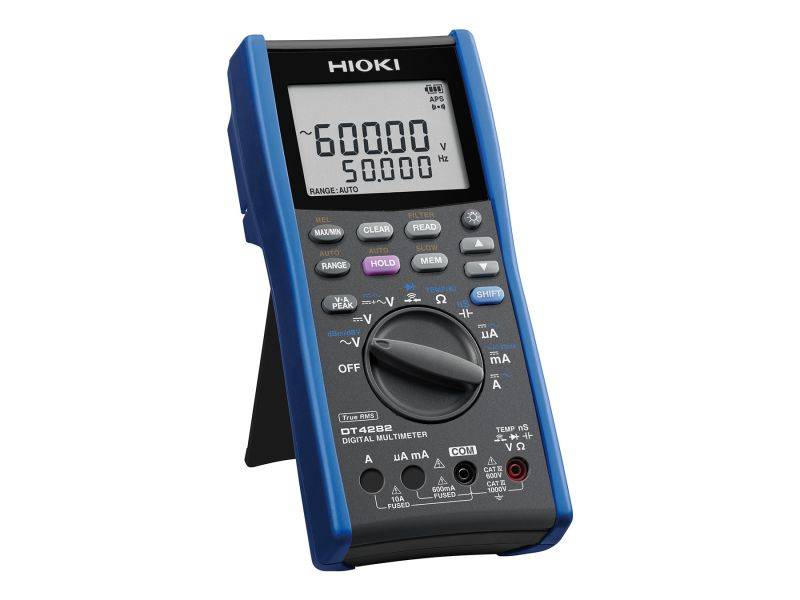

rückseitige Aufsteller unterstützt die Aufstellung direkt am Messort, während sich die
Messleitungen auf der Geräterückseite verstauen lassen, wenn das Gerät zwischen
verschiedenen Prüflingen bewegt wird. Die mitgelieferte Messleitung L9300 verwendet einen
verschiebbaren Fingerschutz anstelle separater Schutzkappen. Dadurch lässt sich die Länge
der freiliegenden Metallspitze an die jeweilige Messkategorie anpassen, ohne lose Teile, die
im Arbeitsalltag verloren gehen können.
Die L9300 Messleitungen sind kompatibel mit den HIOKI Zubehörteilen L4934 und L4933.
Der L4934 ermöglicht eine temporäre, freihändige Kontaktierung von Leitern und Klemmen
bis 4 mm Durchmesser, während der L4933 teilisolierte, besonders schlanke Messspitzen für
Messungen an eng beieinanderliegenden Kontaktstellen bereitstellt. Wie alle
Digitalmultimeter von HIOKI wird auch das DT4282 in Japan entwickelt und in eigenen HIOKI
Werken in Japan gefertigt.
