L9846 - Erdungsnetzmodul für Messungen auf Beton und harten Oberflächen

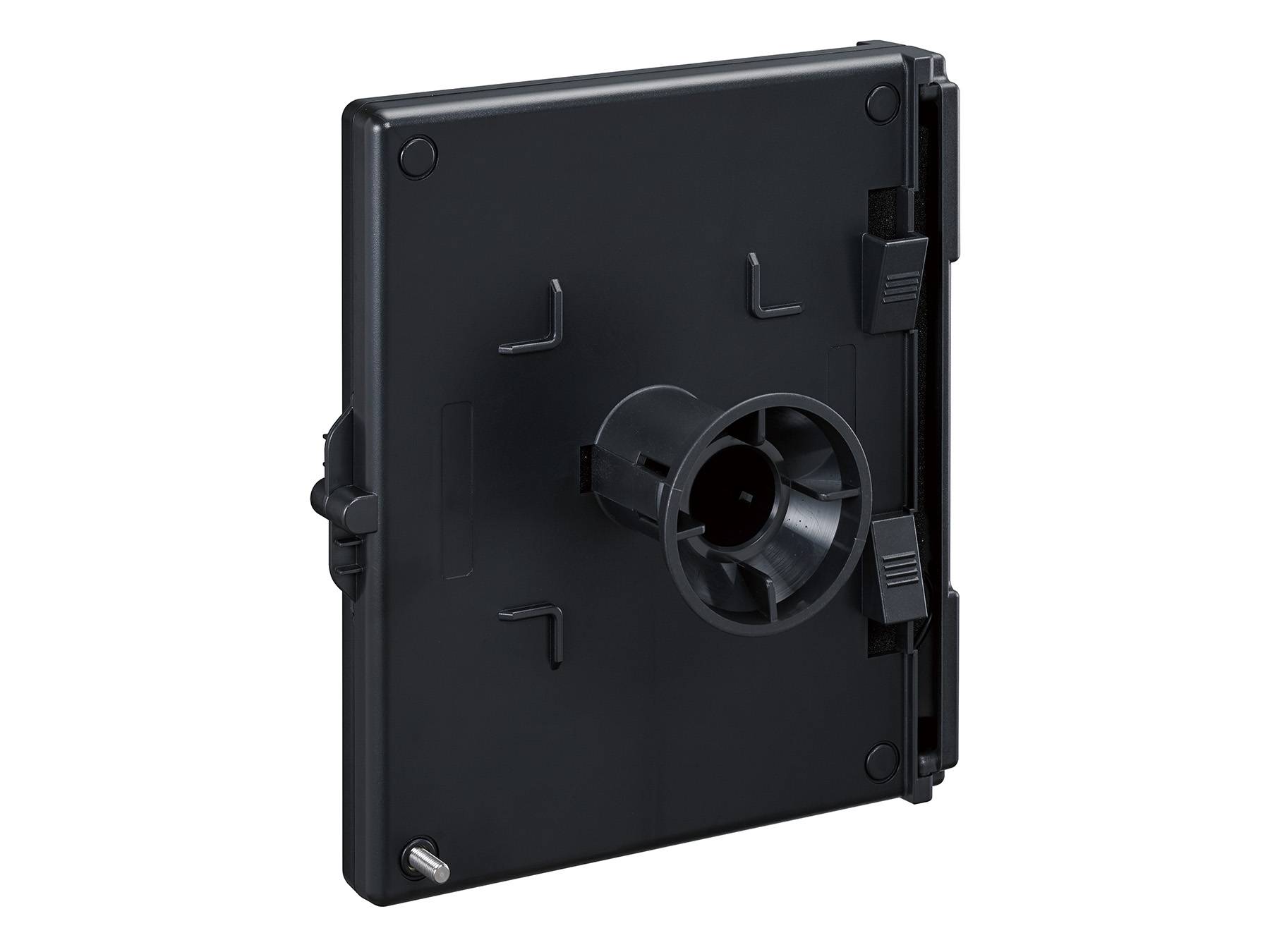

Das HIOKI L9846 Erdungsnetzmodul ist ein Zubehör für Erdungsmessungen auf harten
Oberflächen wie Beton, bei denen Hilfserdspieße nicht direkt gesetzt werden können. Das
klappbare Modul mit Magnetverschluss besitzt zwei Kontaktflächen aus Kupfermesh von je

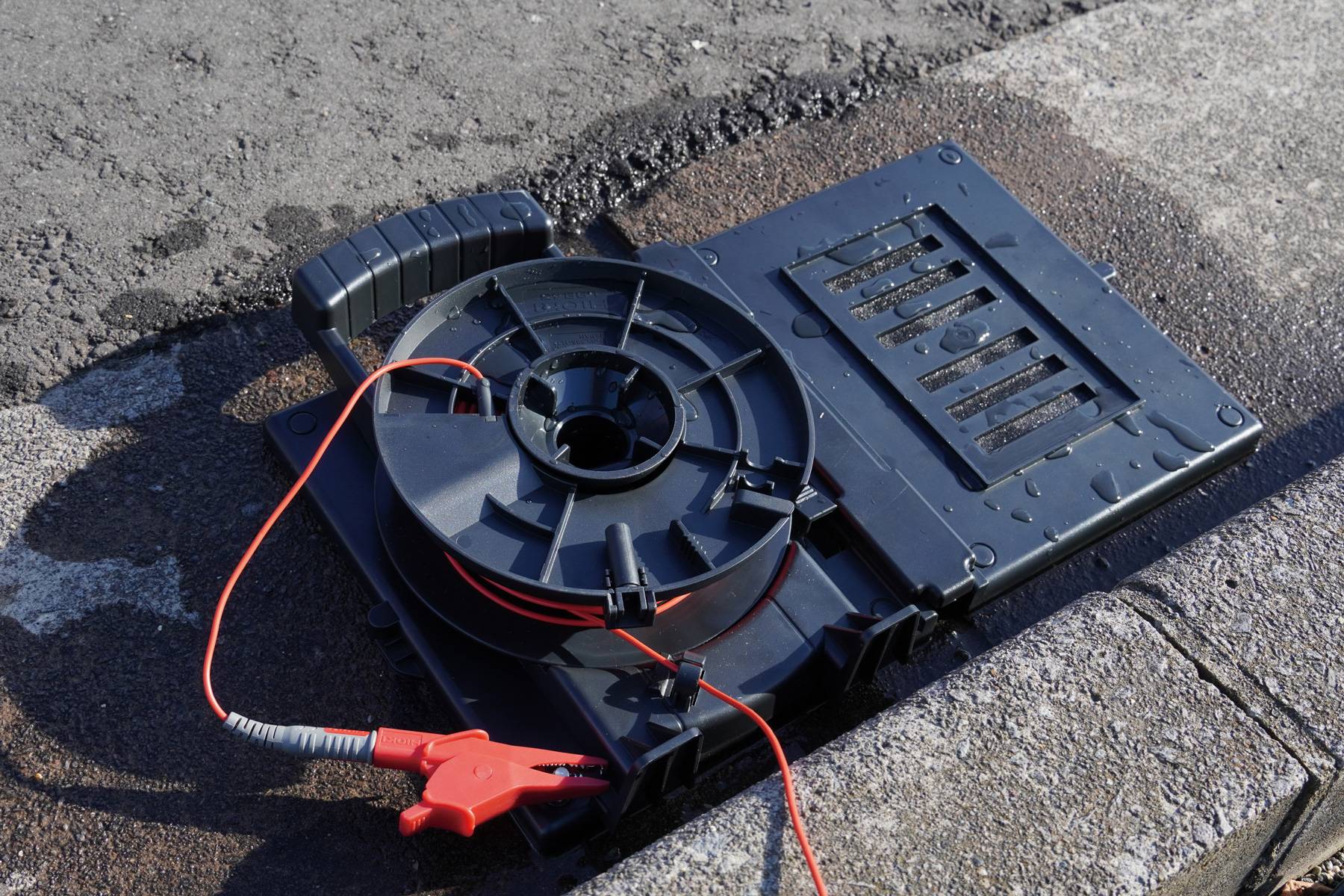

18 × 22 cm, die nach dem Öffnen auf die Oberfläche gelegt werden. Durch das Befeuchten
mit Wasser wird ein elektrischer Kontakt zur Oberfläche hergestellt. Über einen Anschluss für
Krokodilklemmen wird das Erdungsnetzmodul in den Messaufbau integriert. Das L9846 ist für die Montage an Leitungsaufwicklern L9845-52, L9845-33, L9845-31,

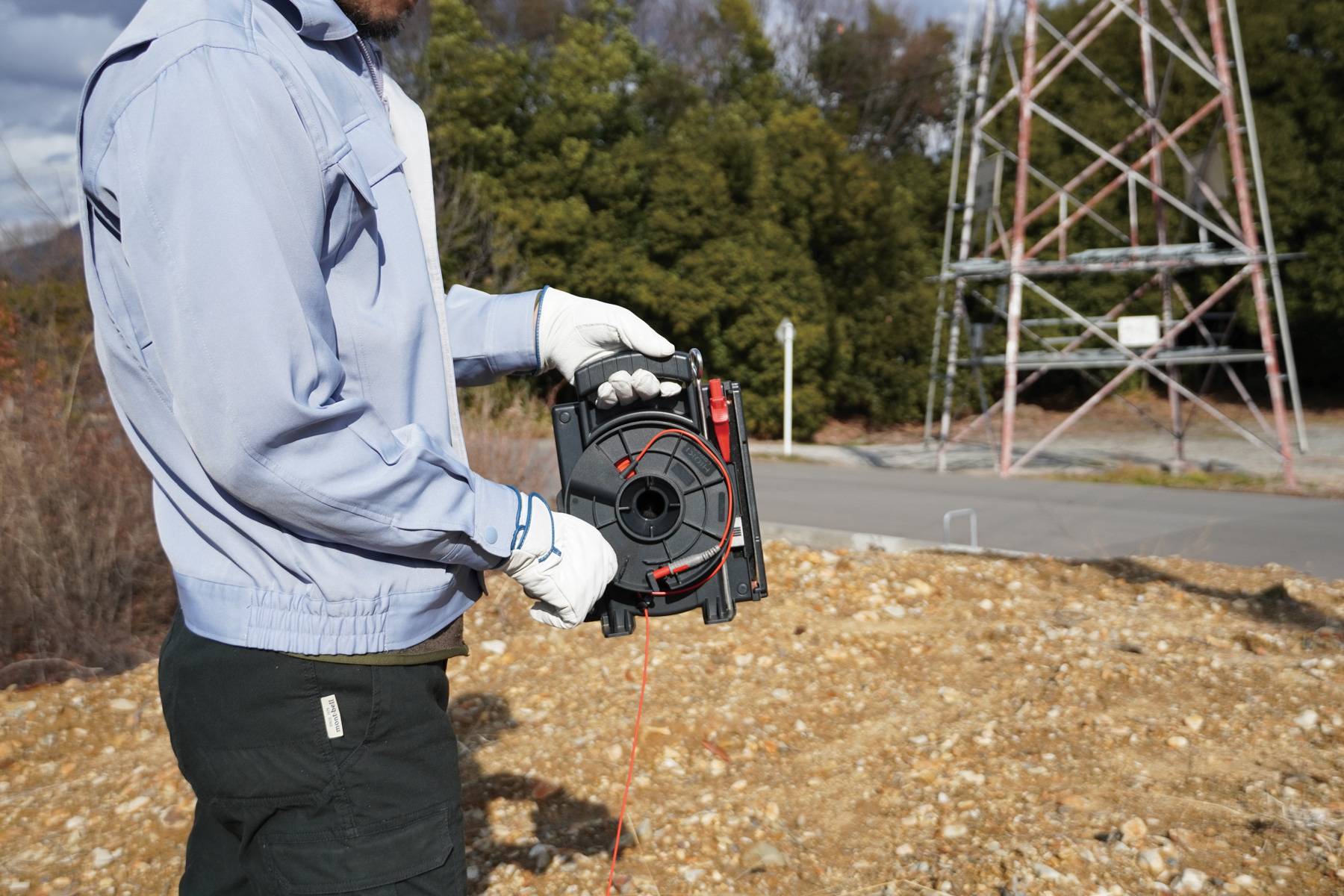

L9842-22 und L9842-11 ausgelegt. Dabei wird das Erdungsnetzmodul einfach an den
Leitungsaufwickler angeklickt und bildet anschließend mit ihm eine Einheit. Auf der Seite des
Moduls, mit der es am Leitungsaufwickler befestigt wird, befindet sich ein Trichter zum
Einfüllen von Wasser, auf der anderen Seite sind entsprechende Öffnungsschlitze. Das L9846 ist im Gegensatz zu den platzsparenderen 9050 Erdungsnetzen die
unempfindlichere Ausführung mit einer komfortableren Handhabung. Für Aufbewahrung und
Transport von Leitungsaufwicklern mit montierten Erdungsnetzmodulen eignet sich die
Transporttasche C0209. Zwei L9846 Erdungsnetzmodule sowie die Transporttasche C0209
sind im Lieferumfang der Erdungstester FT6041 und FT6041-91 bereits enthalten.Die Erdungsnetzmodule sind für die Verwendung mit HIOKI Erdungstestern wie FT6041 und
FT6041-91 konzipiert. Eine Verwendung mit anderen Erdungstestern oder
Installationstestern, die mit Erdungsspießen arbeiten, liegt außerhalb der vorgesehenen
Systemkombination. HIOKI übernimmt hierfür keine Funktionsgarantie.
