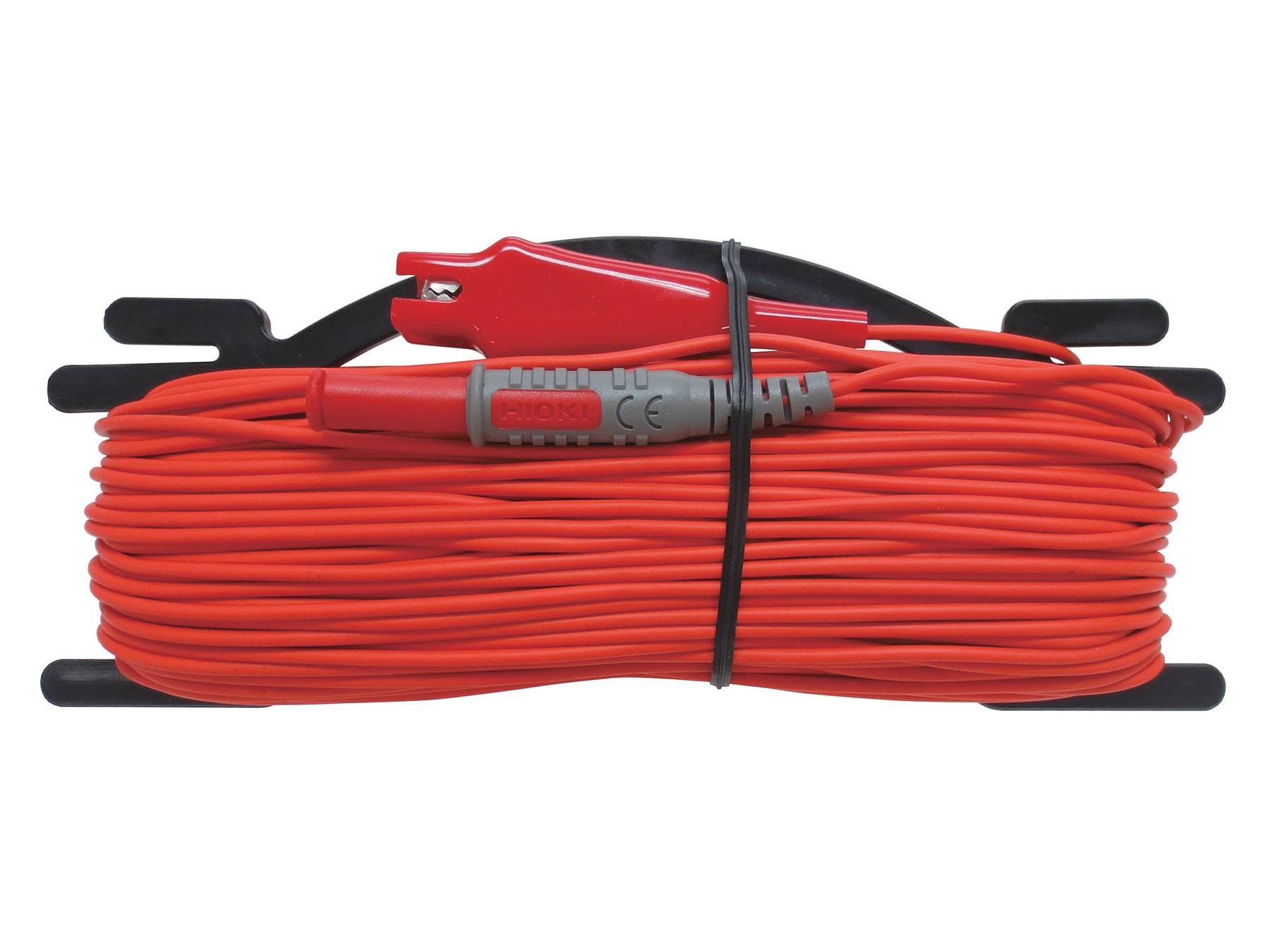

L9843-52 - Messleitung mit flachem Wickelbrett, rot, 50 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
- Messleitung mit flachem Wickelbrett, rot, 50 m, einseitig 4 mm Sicherheitsstecker, einseitig
- fest montierte Krokodilklemme
Technische Daten
- Breite
67 mm
- Höhe
284 mm
- Typ
L9843-52
- Länge
177 mm
Dokumente & Downloads
Datenblatt
Datenblatt 935379478 L9843-52 - Messleitung mit flachem Wickelbrett, rot, 50 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 935379478 L9843-52 - Messleitung mit flachem Wickelbrett, rot, 50 m
Beschreibung
Die HIOKI L9843-52 ist eine 50 m lange rote Messleitung mit flachem Wickelbrett für
Messaufbauten mit großen Abständen zwischen Prüfling und Hilfserder. Sie ist ein Zubehör
für die Erdungstester FT6041, FT6041-91 und FT6031-50 und wird im Erdungsmessaufbau
typischerweise als Leitung zur Stromsonde verwendet. Ein Leitungsende ist mit einem 4 mm Sicherheitsstecker für den Anschluss an das
Messgerät ausgestattet, das andere mit einer fest montierten Krokodilklemme, die für den
Anschluss an Hilfserdspieße ausgelegt ist und sich bis zu 8 mm öffnen lässt. Mit ihrer Leitungslänge von 50 m eignet sich die L9843-52 für Messaufbauten mit großen
Abständen zwischen Prüfling und Hilfserder. Das flache Wickelbrett dient zur geordneten
Aufbewahrung und Führung der Messleitung und ermöglicht einen einfachen Transport ohne
Kabelrolle. Der Leitungswiderstand der L9843-52 liegt in der Größenordnung von 100 mΩ pro Meter.
Damit ist die Messleitung für Erdungsmessungen geeignet, bei denen der
Leitungswiderstand die Messung nicht wesentlich beeinflusst. Für niederohmige Messungen
ist die Messleitung ungeeignet.
Messaufbauten mit großen Abständen zwischen Prüfling und Hilfserder. Sie ist ein Zubehör
für die Erdungstester FT6041, FT6041-91 und FT6031-50 und wird im Erdungsmessaufbau
typischerweise als Leitung zur Stromsonde verwendet. Ein Leitungsende ist mit einem 4 mm Sicherheitsstecker für den Anschluss an das
Messgerät ausgestattet, das andere mit einer fest montierten Krokodilklemme, die für den
Anschluss an Hilfserdspieße ausgelegt ist und sich bis zu 8 mm öffnen lässt. Mit ihrer Leitungslänge von 50 m eignet sich die L9843-52 für Messaufbauten mit großen
Abständen zwischen Prüfling und Hilfserder. Das flache Wickelbrett dient zur geordneten
Aufbewahrung und Führung der Messleitung und ermöglicht einen einfachen Transport ohne
Kabelrolle. Der Leitungswiderstand der L9843-52 liegt in der Größenordnung von 100 mΩ pro Meter.
Damit ist die Messleitung für Erdungsmessungen geeignet, bei denen der
Leitungswiderstand die Messung nicht wesentlich beeinflusst. Für niederohmige Messungen
ist die Messleitung ungeeignet.
Lieferumfang
- L9843-52 Messleitung
