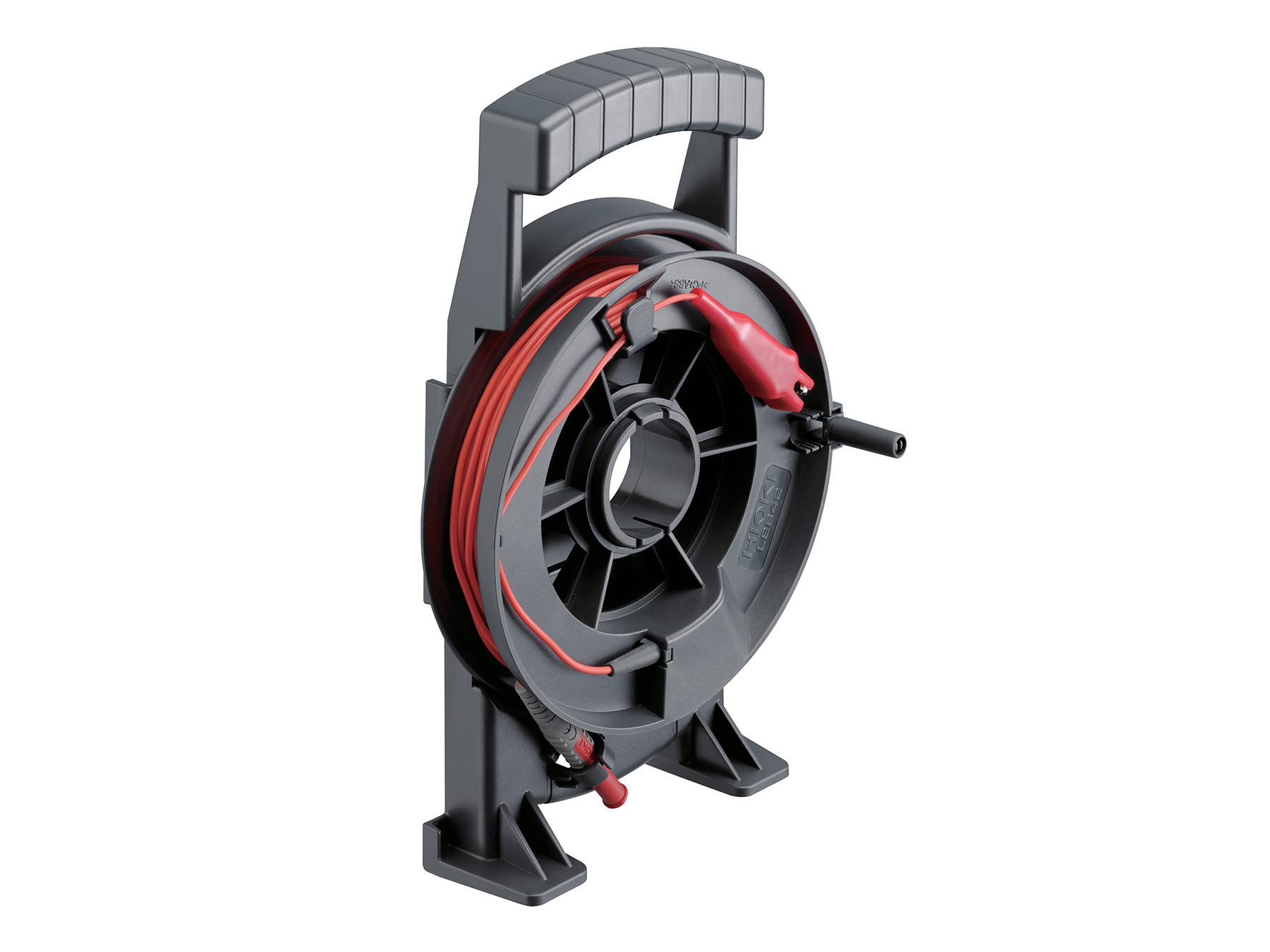

L9842-22 - Messleitung auf Kabelrolle, rot, 20 m

Die HIOKI L9842-22 ist eine 20 m lange rote Messleitung auf Kabelrolle. Im
Erdungsmessaufbau wird sie typischerweise als Leitung zur Stromsonde verwendet. Die fest
montierte Krokodilklemme ist für den Anschluss an Hilfserdspieße ausgelegt und lässt sich
bis zu 8 mm öffnen. Eine mechanische Kombination mit dem Erdungsnetzmodul L9846 ist
ebenfalls möglich. Die Kabelrolle hat ungefähre Abmaße von 28 × 18 × 5 cm in Höhe, Breite und Tiefe und ist
damit flacher ausgeführt als die Kabelrollen der Baureihe L9845. Ein Leitungsende ist mit
einem 4 mm Sicherheitsstecker für den Anschluss an das Messgerät ausgestattet, das

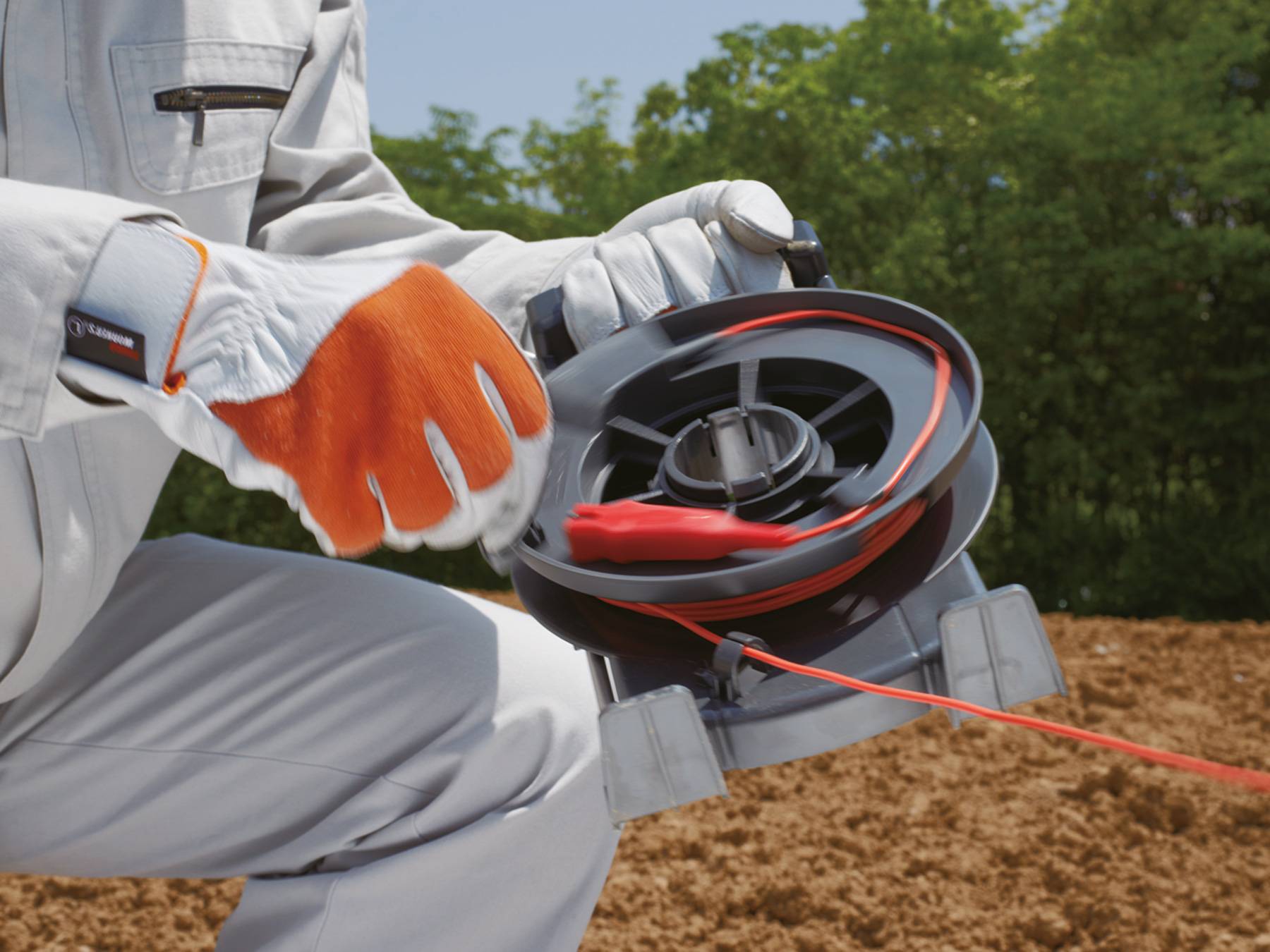

andere mit einer fest montierten Krokodilklemme. Die einklappbare Kurbel erleichtert das
Aufrollen der Messleitung nach dem Einsatz.Transportaufnahmen für Hilfserdspieße vom Typ L9840 sind vorhanden, sodass Messleitung
und Hilfserdspieß gemeinsam transportiert werden können.Mit einem Leitungswiderstand in der Größenordnung von 100 mΩ pro Meter ist die L9842-22
für Erdungsmessungen geeignet, bei denen der Leitungswiderstand die Messung nicht
wesentlich beeinflusst. Für niederohmige Messungen ist die Messleitung ungeeignet.
