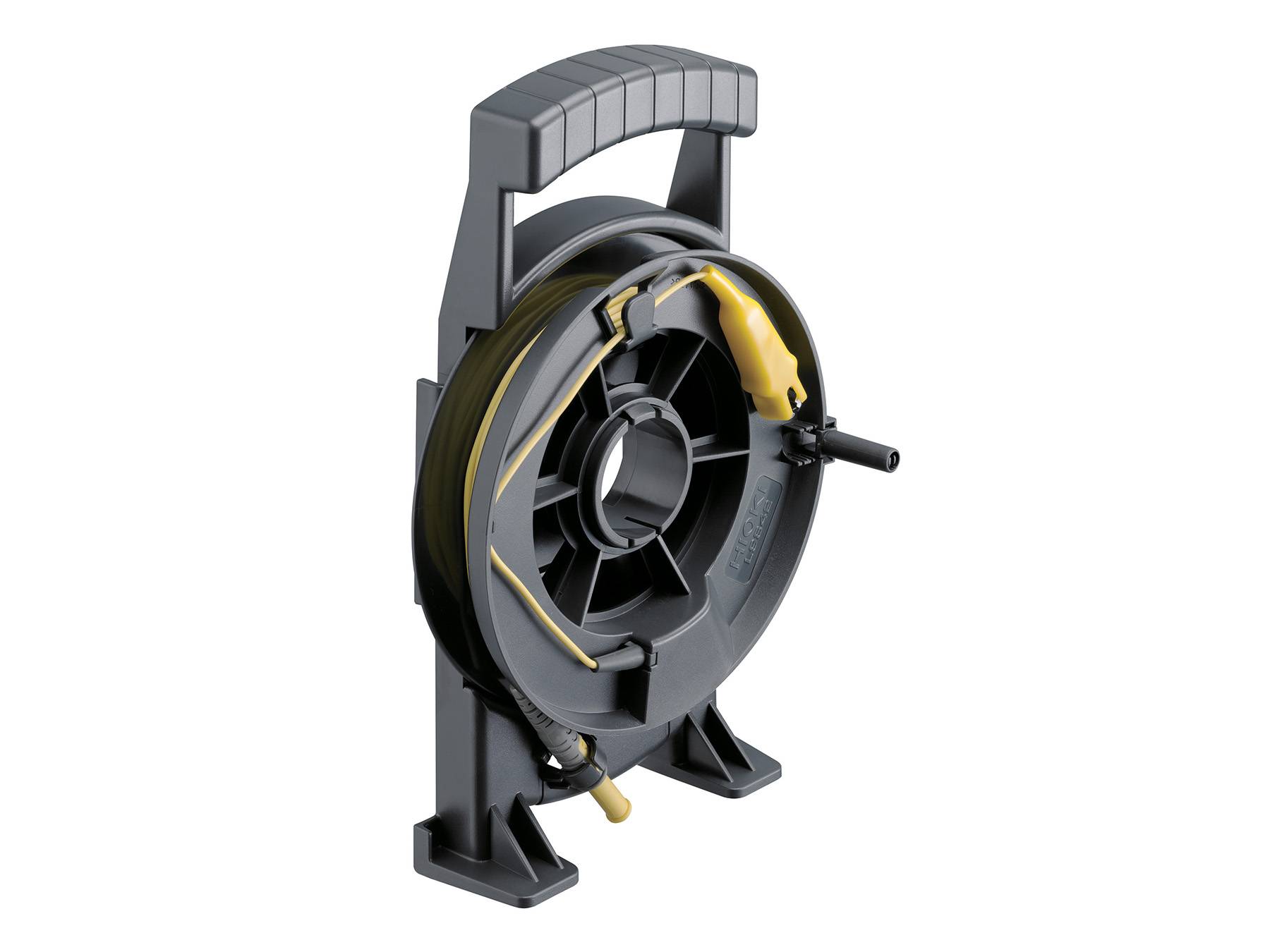

L9842-11 - Messleitung auf Kabelrolle, gelb, 10 m

Die HIOKI L9842-11 ist eine 10 m lange gelbe Messleitung auf Kabelrolle. Im
Erdungsmessaufbau wird sie typischerweise als Hilfsleitung verwendet. Die fest montierte
Krokodilklemme lässt sich bis zu 8 mm öffnen und ist für den Anschluss an Hilfserdspieße
sowie an den Anschluss des Erdungsnetzmoduls L9846 ausgelegt. Mit ihrer Leitungslänge von 10 m eignet sich die L9842-11 für kompakte Messaufbauten mit
kürzeren Abständen. Die Kabelrolle hat ungefähre Abmaße von 28 × 18 × 5 cm in Höhe,
Breite und Tiefe und ist damit flacher ausgeführt als die Kabelrollen der Baureihe L9845. Ein
Leitungsende ist mit einem 4 mm Sicherheitsstecker für den Anschluss an das Messgerät

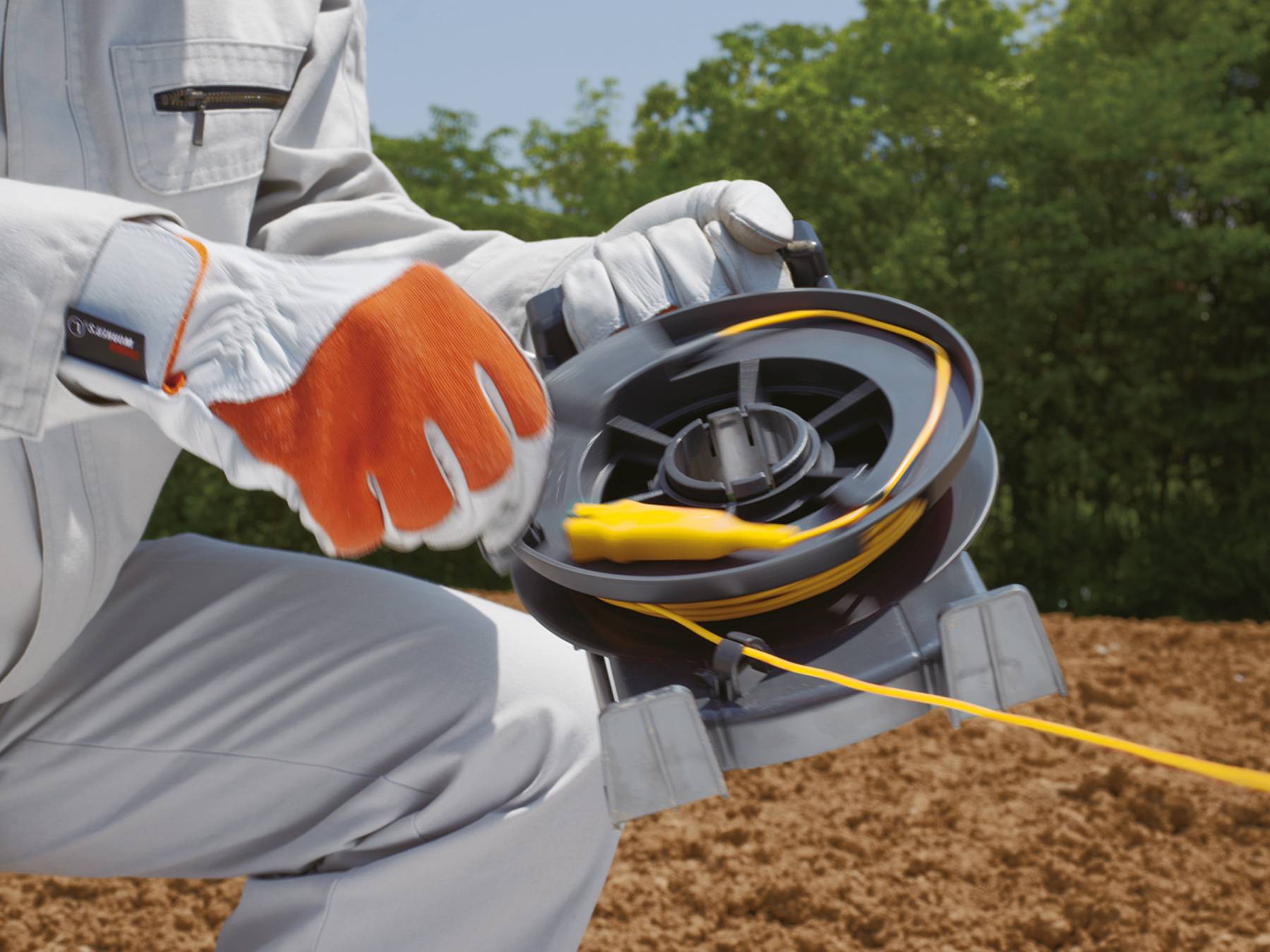

ausgestattet, das andere mit einer fest montierten Krokodilklemme. Die einklappbare Kurbel
erleichtert das Aufrollen der Messleitung nach dem Einsatz. Die L9842-11 ist mit dem Erdungsnetzmodul L9846 kompatibel. Dabei wird das Modul direkt
an der Kabelrolle befestigt und bildet mit ihr eine Einheit. So kann die Messleitung auch bei
Erdungsmessungen auf harten Oberflächen wie Beton eingesetzt werden, bei denen
Hilfserdspieße nicht direkt gesetzt werden können. Transportaufnahmen für Hilfserdspieße
vom Typ L9840 sind vorhanden, sodass Messleitung und Hilfserdspieß gemeinsam
transportiert werden können. Mit einem Leitungswiderstand in der Größenordnung von 100 mΩ pro Meter ist die L9842-11
für Erdungsmessungen geeignet, bei denen der Leitungswiderstand die Messung nicht
wesentlich beeinflusst. Für niederohmige Messungen ist die Messleitung ungeeignet.
