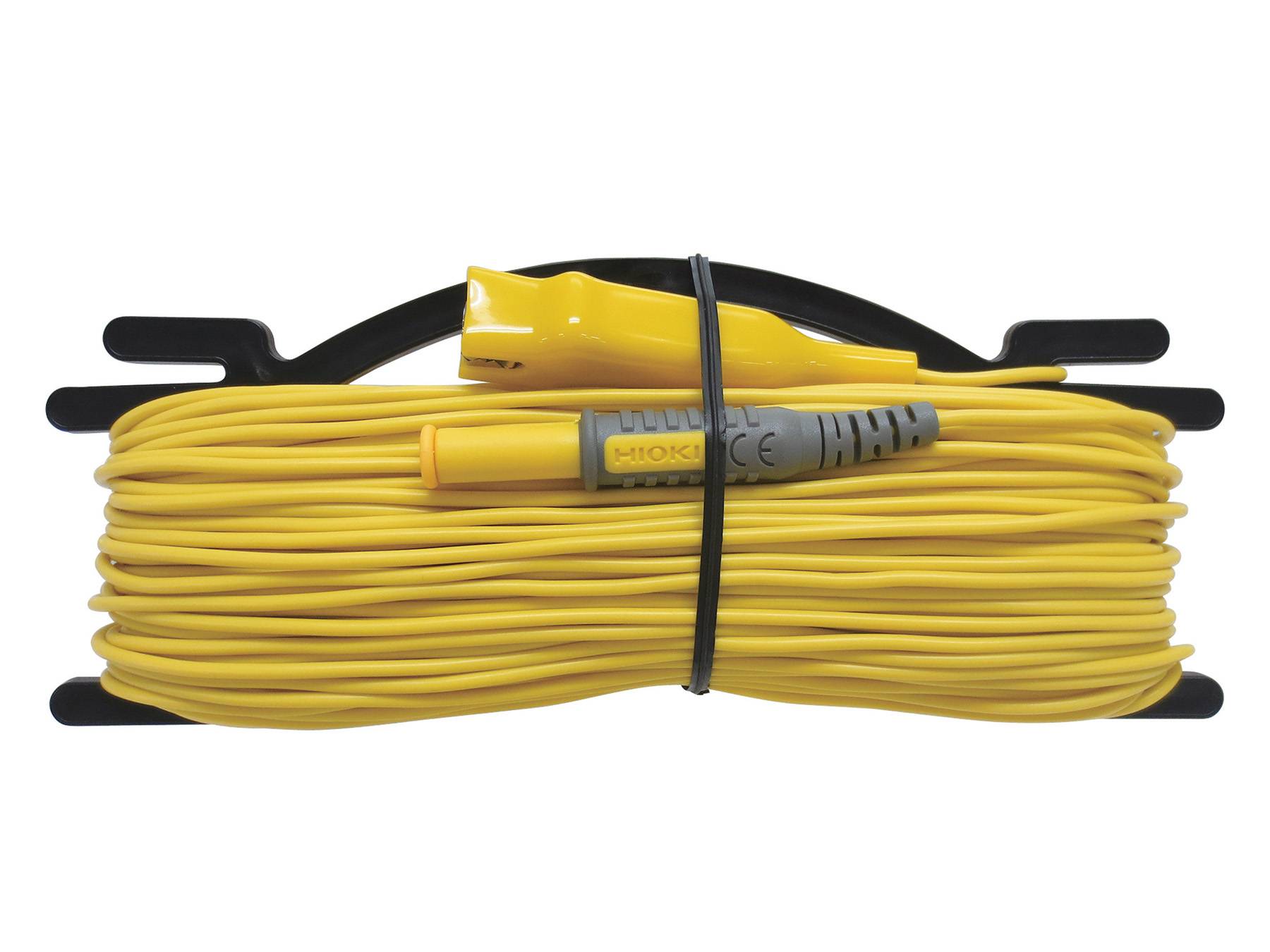

L9843-51 - Messleitung mit flachem Wickelbrett, gelb, 50 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
- Messleitung mit flachem Wickelbrett, gelb, 50 m, einseitig 4 mm Sicherheitsstecker, einseitig
- fest montierte Krokodilklemme
Technische Daten
- Breite
67 mm
- Höhe
284 mm
- Typ
L9843-51
- Länge
177 mm
Dokumente & Downloads
Datenblatt
Datenblatt 935396057 L9843-51 - Messleitung mit flachem Wickelbrett, gelb, 50 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 935396057 L9843-51 - Messleitung mit flachem Wickelbrett, gelb, 50 m
Beschreibung
Die HIOKI L9843-51 ist eine 50 m lange gelbe Messleitung mit flachem Wickelbrett für
Messaufbauten mit großen Abständen zwischen Prüfling und Hilfserder. Sie ist ein Zubehör
für die Erdungstester FT6041, FT6041-91 und FT6031-50 und wird im Erdungsmessaufbau
typischerweise als Hilfsleitung verwendet. Ein Leitungsende ist mit einem 4 mm Sicherheitsstecker für den Anschluss an das
Messgerät ausgestattet, das andere mit einer fest montierten Krokodilklemme. Die fest
montierte Krokodilklemme ist für den Anschluss an Hilfserdspieße ausgelegt und lässt sich
bis zu 8 mm öffnen. Das flache Wickelbrett dient zur geordneten Aufbewahrung und Führung
der Messleitung und ermöglicht einen einfachen Transport ohne Kabelrolle.Mit einem Leitungswiderstand in der Größenordnung von 100 mΩ pro Meter ist die L9843-51
für Erdungsmessungen geeignet, bei denen der Leitungswiderstand die Messung nicht
wesentlich beeinflusst. Für niederohmige Messungen ist die Messleitung ungeeignet.
Messaufbauten mit großen Abständen zwischen Prüfling und Hilfserder. Sie ist ein Zubehör
für die Erdungstester FT6041, FT6041-91 und FT6031-50 und wird im Erdungsmessaufbau
typischerweise als Hilfsleitung verwendet. Ein Leitungsende ist mit einem 4 mm Sicherheitsstecker für den Anschluss an das
Messgerät ausgestattet, das andere mit einer fest montierten Krokodilklemme. Die fest
montierte Krokodilklemme ist für den Anschluss an Hilfserdspieße ausgelegt und lässt sich
bis zu 8 mm öffnen. Das flache Wickelbrett dient zur geordneten Aufbewahrung und Führung
der Messleitung und ermöglicht einen einfachen Transport ohne Kabelrolle.Mit einem Leitungswiderstand in der Größenordnung von 100 mΩ pro Meter ist die L9843-51
für Erdungsmessungen geeignet, bei denen der Leitungswiderstand die Messung nicht
wesentlich beeinflusst. Für niederohmige Messungen ist die Messleitung ungeeignet.
Lieferumfang
- L9843-51 Messleitung
