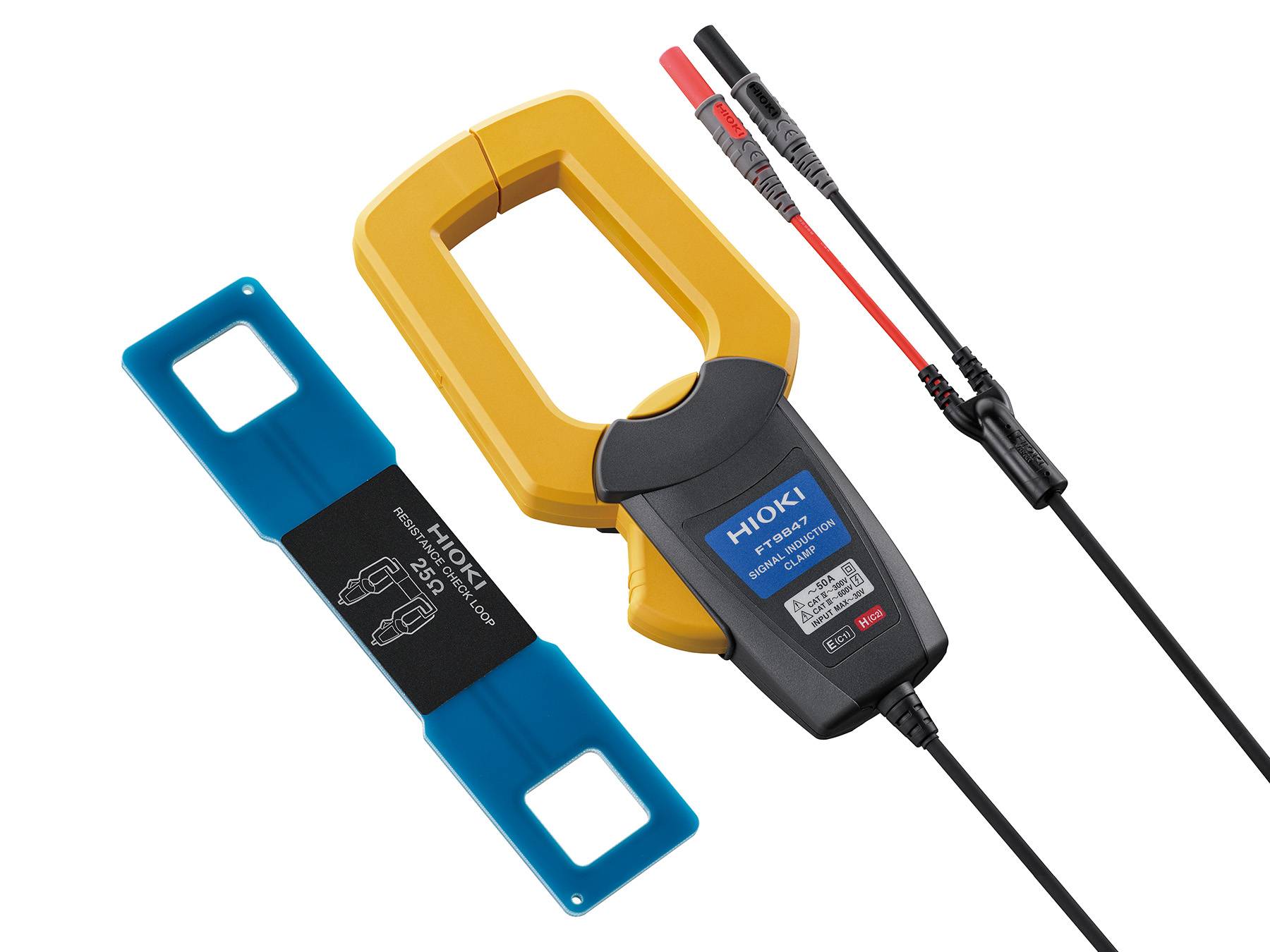

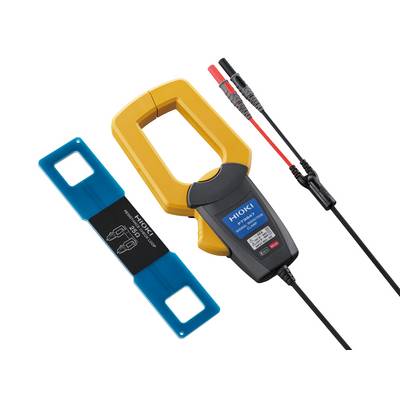

FT9847 - Signaleinspeisezange für den FT6041 Erdungstester

Die FT9847 ist die Signaleinspeisezange für die Zwei-Zangen-Erdungsmessung mit dem
FT6041. Bei diesem spießlosen Verfahren koppelt die FT9847 das Messsignal in den
Erdleiter ein, während die CT9848 Signalerfassungszange den resultierenden Strom erfasst.
Im Zusammenspiel mit beiden Zangen lässt sich der Erdungswiderstand in mehrfach
geerdeten Systemen messen, ohne Hilfserder zu setzen. Die Einspeisezange ist für Leiter bis 52 mm Durchmesser sowie für Sammelschienen bis 78
mm × 20 mm ausgelegt. Sie wird über ein 2 m langes Kabel mit 4 mm Steckern an den
FT6041 angeschlossen und ist für Messungen in den Sicherheitskategorien CAT IV 300 V
und CAT III 600 V spezifiziert. Die Zange ist ausschließlich für die Einspeisung des

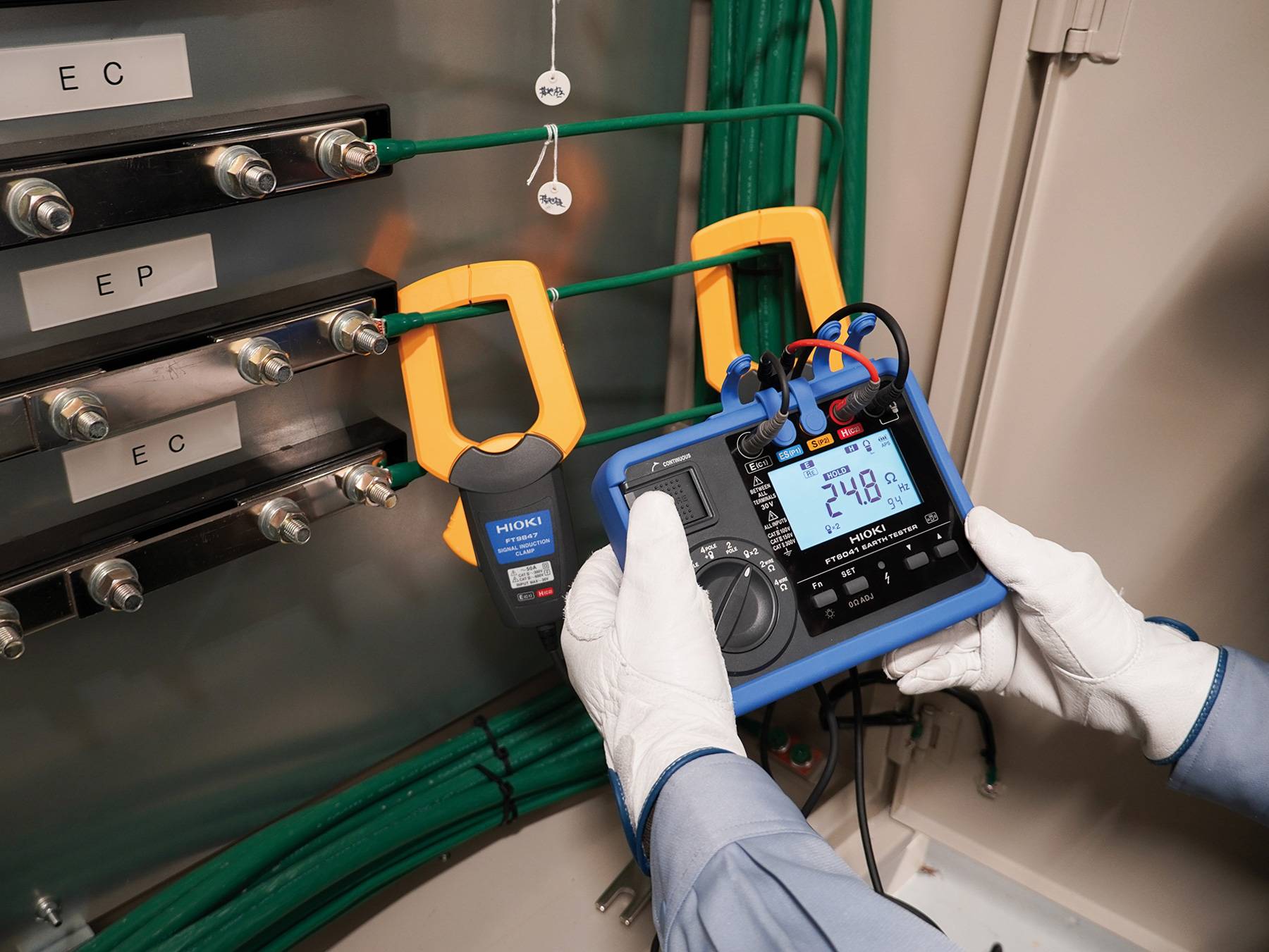

Messsignals vorgesehen und nicht zur Strommessung geeignet. Für die Messung werden FT9847 und CT9848 um denselben Erdleiter gelegt. Beide Zangen
müssen in gleicher Richtung ausgerichtet und mit einem Mindestabstand von 150 mm
positioniert werden. Auf diese Weise erweitert die FT9847 den FT6041 zusammen mit der
CT9848 um eine zangenbasierte Erdungsmessung in mehrfach geerdeten Systemen, für die
sonst eine dedizierte Erdungsmesszange eingesetzt wird. Sowohl die FT9847
Signaleinspeisezange als auch die CT9848 sind im FT6041-91 Erdungsmessgeräte-Set
bereits enthalten.
