FT6380-50 - Erdungsmesszange für mehrfach geerdete Systeme

Typische Anwendungen
Erdungsprüfungen an Übertragungsmasten, Tankanlagen und Industrieanlagen
Erdungsprüfungen an Blitzschutzanlagen und PV-Anlagen mit mehreren Erdpfaden
Ableitstrom und Laststrommessungen bis 60 A



Detaillierte Produktübersicht

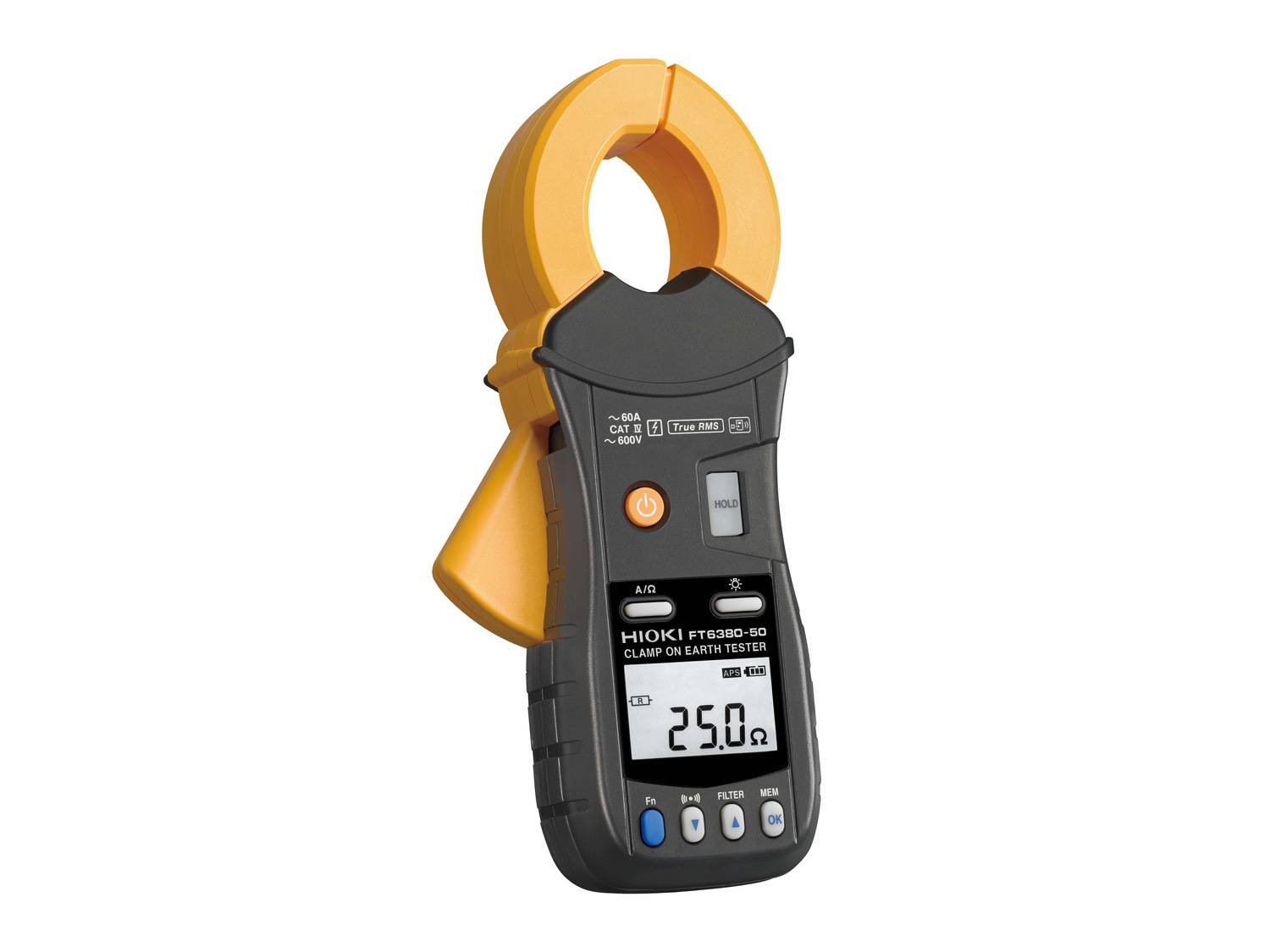

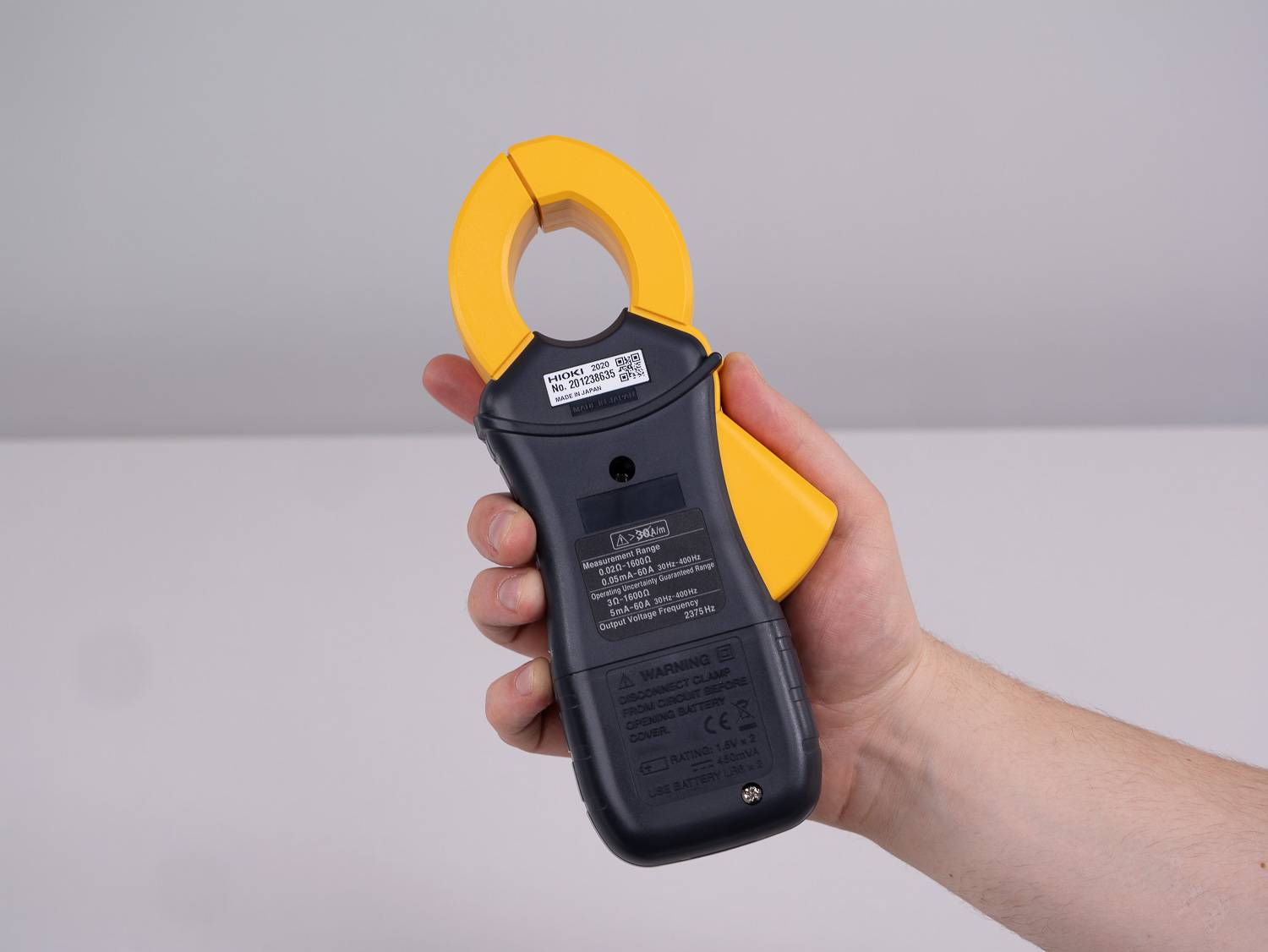

Die HIOKI FT6380-50 Erdungsmesszange ist für die Prüfung von Erdungsanlagen mit
mehreren parallel verbundenen Erdern ausgelegt. Das Gerät misst den Widerstand der
Erdungsverbindung direkt am angeschlossenen Erdleiter, ohne dass der Erdleiter getrennt
werden muss.
Typische Einsatzbereiche sind Erdungsprüfungen an Übertragungsmasten, Tankanlagen und
Industrieanlagen sowie an Blitzschutzanlagen und PV-Anlagen mit mehreren Erdpfaden. Die
Zange unterstützt zusätzlich die Messung von Leckstrom und AC-Strom bis 60 A, ist für
Leiterdurchmesser bis 32 mm ausgelegt und erfüllt die Sicherheitskategorie CAT IV 600 V.
Erdschleifenmessung in mehrfach geerdeten Systemen

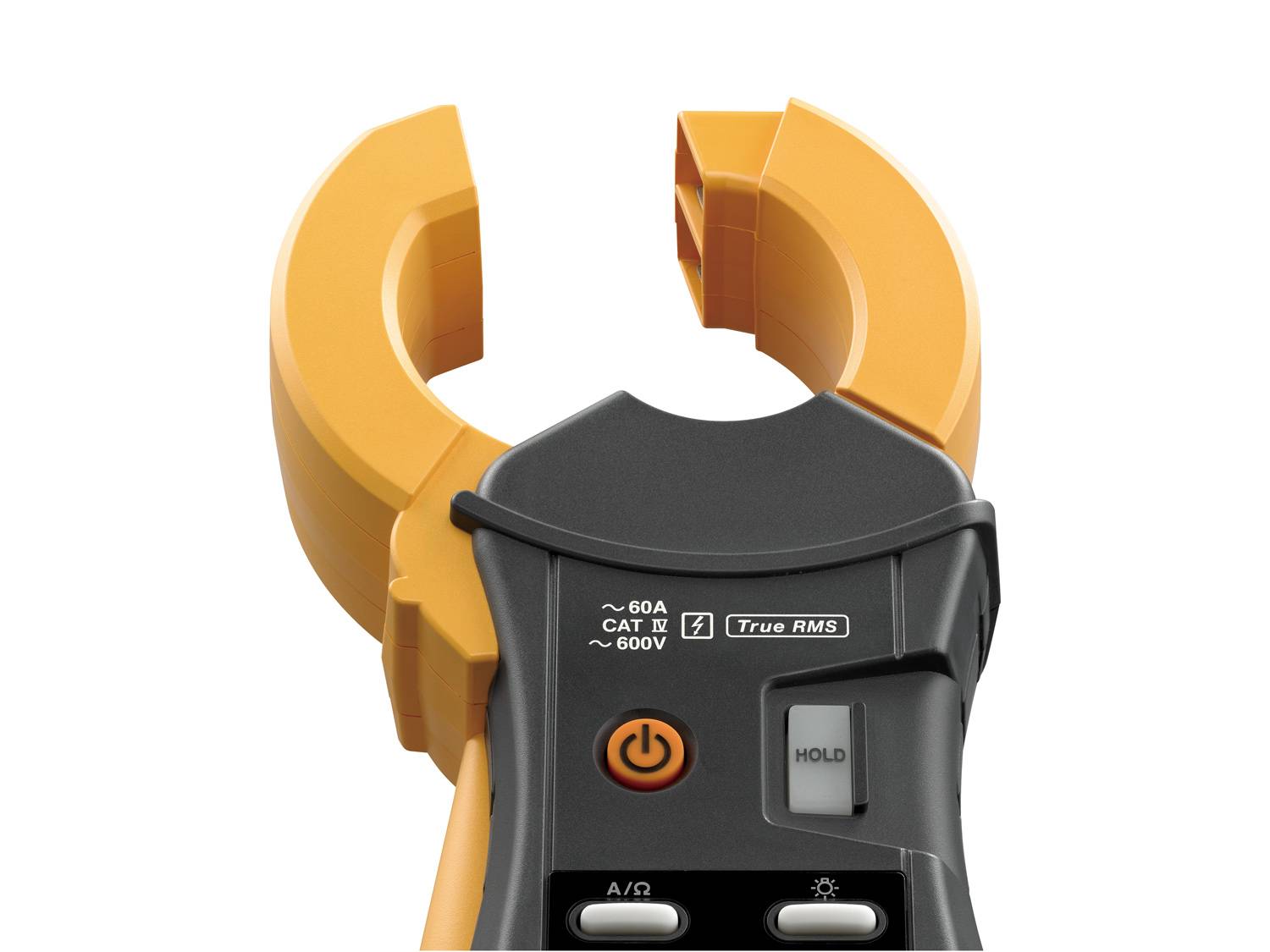

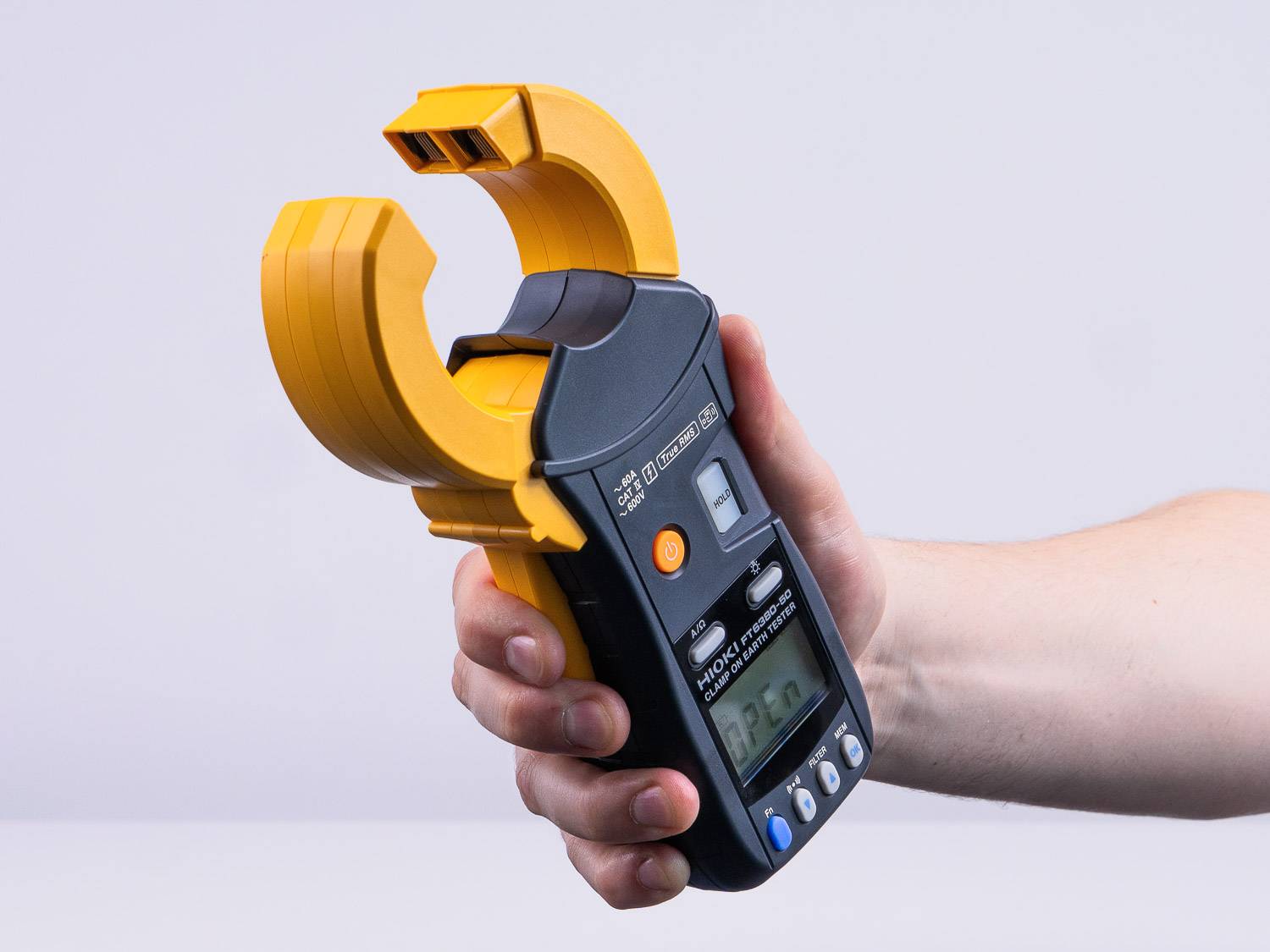

Das Messprinzip nutzt zwei getrennte Spulen im Zangenkopf. Eine Spule koppelt eine
Messspannung induktiv in den umfassten Erdleiter ein, die zweite erfasst den daraus
resultierenden Strom. Damit bei diesem Messprinzip ein Messstrom fließen kann, sind
mehrere parallel verbundene Erdpfade erforderlich. Mindestens zwei parallele Erdpfade
müssen vorhanden sein.
Für die Widerstandsmessung stehen 10 Messbereiche von 0,20 Ω bis 1600 Ω zur Verfügung.
Der kleinste spezifizierte Messwert mit angegebener Genauigkeit liegt bei 20 mΩ. Die
Bereichswahl erfolgt automatisch, und mit der HOLD-Taste kann der gemessene Wert im
Display festgehalten werden. Für Messungen in schlecht beleuchteten Umgebungen ist das
Display mit einer zuschaltbaren Hintergrundbeleuchtung ausgestattet.
Leckstrom, Laststrom und Zusatzfunktionen
Neben der Messung des Widerstands der Erdungsverbindung unterstützt die FT6380-50
auch die AC-Strommessung. Mit dem kleinsten Strommessbereich von 20 mA erfasst die
Zange kleine Leckströme, zusätzlich können Lastströme bis 60 A gemessen werden. Die
Strommessung erfolgt als True RMS Messung.
Eine zuschaltbare Filterfunktion arbeitet bei der Strommessung als Tiefpass und unterdrückt
höherfrequente Anteile, wie sie durch Schaltnetzteile oder Frequenzumrichter entstehen
können. Bei der Widerstandsmessung stabilisiert die Filterfunktion die Anzeige über eine
Mittelwertbildung.
Zusätzlich steht ein konfigurierbarer Grenzwertalarm zur Verfügung, der getrennt für
Widerstands- und Strommessungen eingestellt werden kann. Messwerte aus beiden
Messfunktionen lassen sich im internen Speicher mit einer Kapazität von bis zu 2000 Werten
ablegen.
Optionale Bluetooth Kommunikation
Mit dem optionalen Z3210 Adapter lässt sich die FT6380-50 um Bluetooth Kommunikation
erweitern. Messwerte können an ein Smartphone oder Tablet übertragen und in der
GENNECT Cross App dokumentiert werden. Die App unterstützt die Verknüpfung von
Messwerten mit Fotos, Karten und weiteren Informationen vom Messort. Im HID-Modus
überträgt die Zange Messwerte wie eine kabellose Tastatur direkt in die gewählte
Anwendung, beispielsweise in Excel oder in Eingabefelder kundenspezifischer
Softwarelösungen.
Die FT6380-50 arbeitet mit zwei LR6 Batterien und erreicht eine typische Betriebsdauer von
etwa 40 Stunden ohne Z3210 beziehungsweise etwa 35 Stunden bei installiertem BluetoothAdapter und aktivierter drahtloser Kommunikation. Nach dem Einschalten ist sie ohne

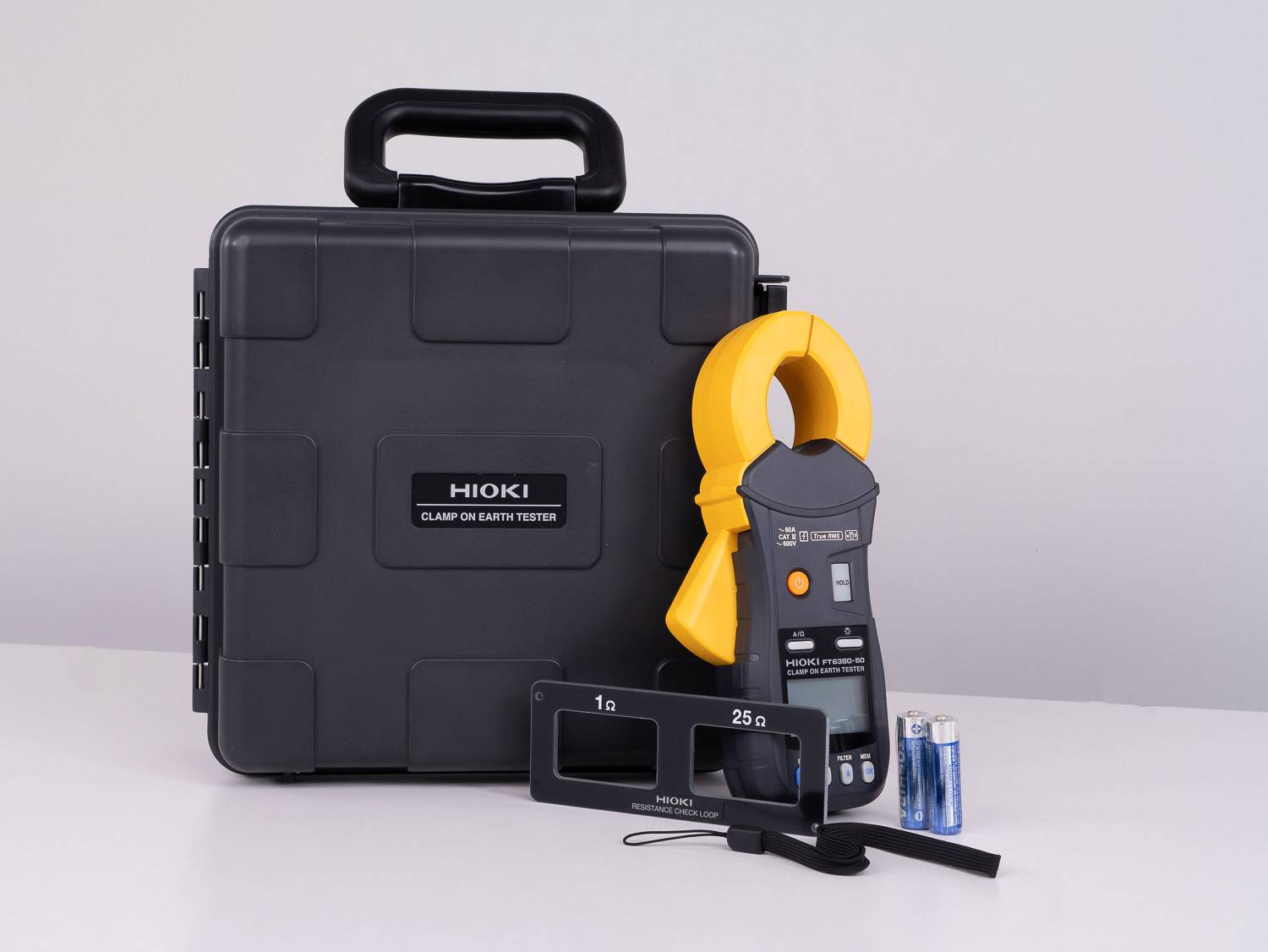

Nullabgleich direkt einsatzbereit. Die mitgelieferte Referenzschleife ermöglicht eine schnelle
Funktionskontrolle vor der Messung. Wie alle HIOKI Strommessgeräte wurde auch die
FT6380-50 in Japan entwickelt und wird in HIOKI-eigenen Werken in Japan gefertigt.
