ABB 2CDL230004R1012 PS3/12-E463 Phasenschiene 3Ph.,12Pins,10qmm,für E 463 Phasenschiene Grau 10 mm² 63 A 1 St. kaufen

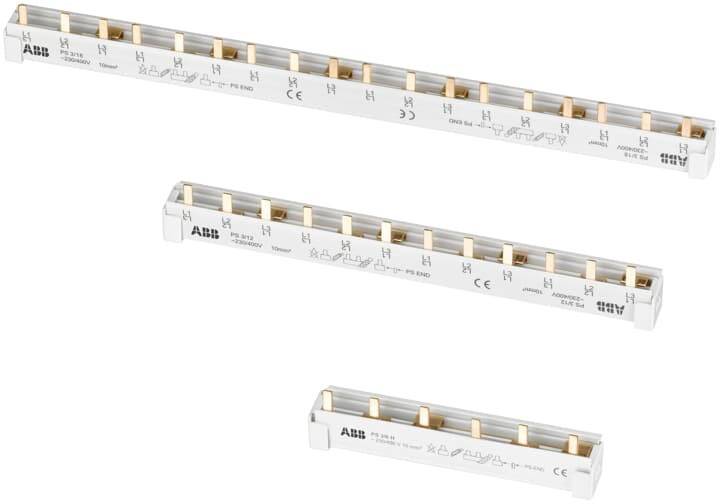

'Drei weiße Kupferschienen verschiedener Längen von ABB für elektrische Verbindungen, zeigen technische Spezifikationen und Logos.'

Produkt-Art

Phasenschiene

Herstellerfarbe

Grau

Querschnitt

10 mm²

Nennstrom

63 A

Nennstrom - gerundet

63 A

Datenblatt (PDF)

Lieferung Do., 10. Sept.

50 Stück

Verkauf und Versand:

PF items GmbH AGB

Anzahl

Stück

Gesamt

21,57 €

zzgl. MwSt.

4,99 €

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PS3/12-E463 Phasenschiene 3Ph.,12Pins,10qmm,für E 463

Kammschiene,Kompaktphasenschiene,Phasenschiene,Sammelschienenblock,Sammelschienensystem,Schienenblock,Stromschiene,System pro M compact,Universal-Kammschiene,Verdrahtungsbrücke

Technische Daten

Anzahl der Teilungseinheiten: -
Bemessungskurzzeitstromfestigkeit Icw: 25
Bemessungsstoßspannung: 4
Geeignet für Anzahl Geräte: 4
Geeignet für Geräte mit Hilfsschalter: Nein
Geeignet für Geräte mit N-Leiter: Nein
Isoliert: Ja
Max. Bemessungsbetriebsspannung Ue: 690
Querschnitt: 10
Teilungsmaß: 17.5
Bedingter Bemessungskurzschlussstrom Iq: -
Bemessungsdauerstrom Iu: 63
Ausführung des elektrischen Anschlusses: Stift
Polzahl: 12
Länge: 200
Anzahl der Phasen: 3

Produkt-Art: Phasenschiene

Herstellerfarbe: Grau

Querschnitt: 10 mm²

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Inhalt: 1 St.

Länge: 200 mm

: grau

: TRUE

: 3

: 63 A

: 12

: 216 m

: 12

: 4 kV

: Stift

: 25 kA

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2329896 ABB 2CDL230004R1012 PS3/12-E463 Phasenschiene 3Ph.,12Pins,10qmm,für E 463 Phasenschiene Grau 10 mm² 63 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2329896 ABB 2CDL230004R1012 PS3/12-E463 Phasenschiene 3Ph.,12Pins,10qmm,für E 463 Phasenschiene Grau 10 mm² 63 A 1 St.

Beschreibung

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
