ABB AF09-30-01-13 Schütz 3 Schließer, 1 Öffner 4 kW 1 St. kaufen

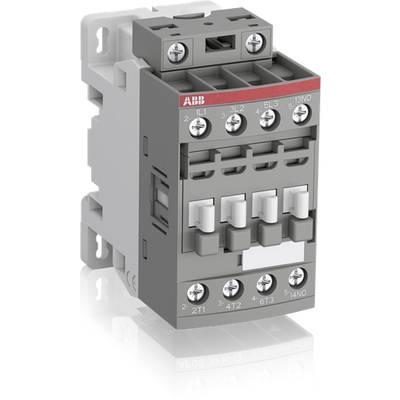

Industrieller Schütz von ABB, mit mehreren Anschlüssen für elektrische Steuerung und Lastumschaltung, auf einer weißen Fläche.

Produkt-Art

Schütz

Leistung

4 kW

Anschluss

Schrauben

Typ

AF09-30-01-13

Kontaktart

3 Schließer

1 Öffner

Datenblatt (PDF)

Lieferung Do., 3. Sept.

50 Stück

Verkauf und Versand:

PF items GmbH AGB

Anzahl

Stück

Gesamt

25,54 €

zzgl. MwSt.

4,99 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

11 Stück

Versand

31,92 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

AF09-30-01-13 Schütz 100-250V 50/60Hz / DC

100..250 V, 100 V, AC/DC, 3, Schraubanschluss, 690 V, 25 A, 9 A, 4 kW, 1,4914 kW, 1, Geeignet für Reiheneinbau: nein, 45 mm, 86 mm, 77 mm

Technische Daten

Bemessungssteuerspeisespannung AC 50 Hz: 100 V, Bemessungssteuerspeisespannung AC 50 Hz: 250 V, Bemessungssteuerspeisespannung AC 60 Hz: 250 V, Bemessungssteuerspeisespannung AC 60 Hz: 100 V, Bemessungssteuerspeisespannung DC: 250 V, Bemessungssteuerspeisespannung DC: 100 V, Spannungsart zur Betätigung: AC/DC , Anzahl der Öffner als Hauptkontakte: 0 , Anzahl der Schließer als Hauptkontakte: 3 , Anschlussart Hauptstromkreis: Schraubanschluss , Betriebsspannung AC 50 Hz: 690 V, Betriebsspannung AC 50 Hz: 690 V, Betriebsspannung AC 60 Hz: 690 V, Betriebsspannung AC 60 Hz: 690 V, Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A, Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW, Bemessungsbetriebsleistung NEMA: 1.4914 kW, Anzahl der Hilfskontakte als Schließer: 0 , Anzahl der Hilfskontakte als Öffner: 1 , Geeignet für Reiheneinbau: Nein , Breite: 45 mm, Höhe: 86 mm, Tiefe: 77 mm

Produkt-Art: Schütz

Typ: AF09-30-01-13

Kontaktart: 3 Schließer
1 Öffner

Steuerspannung (max.): 100 V/AC
100 V/DC

Steuerspannungs-Bereich: 100, 100 V/AC, V/DC (max)

Dauerstrom (max.): 25 A

: 4 kW

Anschluss: Schrauben

Inhalt: 1 St.

: 45

: 86 mm

: 77 mm

: FALSE

: 4 kW

: 3

: 0

: 0

: 1

: 9 A

: 25 A

: 100-250 V

: 100-250 V

: 100-250 V

: Schraubanschluss

: 690-690 V

: 690-690 V

: AC/DC

: 1.491

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3105194 ABB AF09-30-01-13 Schütz 3 Schließer, 1 Öffner 4 kW 1 St.

Beschreibung

Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
