ABB AF09-30-10-11 Schalter 1 Schließer, 4 Schließer 4000 W 24 V 25 A 1 St. kaufen

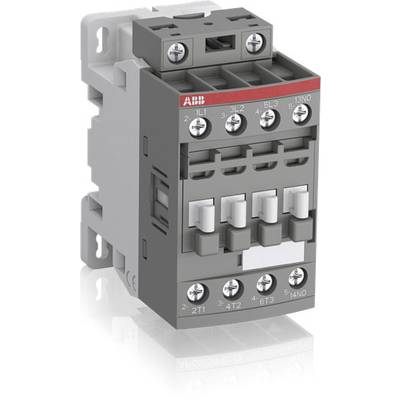

Ein grauer elektrischer Schütz mit mehreren Anschlüssen und Beschriftungen oben. Markierung 'ABB' auf rotem Streifen zu sehen.

Produkt-Art

Schalter

Polzahl

3polig

Nennspannung

24 V

Laststrom

25 A

Leistung

4000 W

Datenblatt (PDF)

Lieferung Do., 3. Sept.

50 Stück

Verkauf und Versand:

PF items GmbH AGB

Anzahl

Stück

Gesamt

25,54 €

zzgl. MwSt.

4,99 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Do., 3. Sept.

6 Stück

Versand

35,29 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

AF09-30-10-11 Schütz 24-60V 50/60Hz / 20-60V DC

AC-Schütz,DC-Schütz,Drehstromschütz,Dreieck-Schütz,Gleichspannungsschütz,Gleichstromschütz,Heizstromschütz,Heizungsschütz,Lastschütz,Leistungsschütz

Technische Daten

Bemessungssteuerspeisespannung AC 50 Hz: 60 V, Bemessungssteuerspeisespannung AC 50 Hz: 24 V, Bemessungssteuerspeisespannung AC 60 Hz: 60 V, Bemessungssteuerspeisespannung AC 60 Hz: 24 V, Bemessungssteuerspeisespannung DC: 20 V, Bemessungssteuerspeisespannung DC: 60 V, Spannungsart zur Betätigung: AC/DC , Anzahl der Öffner als Hauptkontakte: 0 , Anzahl der Schließer als Hauptkontakte: 3 , Anschlussart Hauptstromkreis: Schraubanschluss , Betriebsspannung AC 50 Hz: 690 V, Betriebsspannung AC 50 Hz: 690 V, Betriebsspannung AC 60 Hz: 690 V, Betriebsspannung AC 60 Hz: 690 V, Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A, Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW, Bemessungsbetriebsleistung NEMA: 1.4914 kW, Anzahl der Hilfskontakte als Schließer: 1 , Anzahl der Hilfskontakte als Öffner: 0 , Geeignet für Reiheneinbau: Nein , Breite: 45 mm, Höhe: 86 mm, Tiefe: 77 mm

Produkt-Art: Schalter

Typ: AF09-30-10-11

Polzahl: 3polig

Kontaktart: 1 Schließer
4 Schließer

Hilfskontaktart: 1 Schließer

Nennspannung: 24 V

Steuerspannung (min.): 20 V/DC

Steuerspannung (max.): 500 V/AC

Steuerspannungs-Bereich: 20 - 500 V/AC

Schaltspannung (max.): 690 V/AC

Max. Schaltleistung: 4000 W

Dauerstrom (max.): 25 A

Laststrom: 25 A

: 4000 W

Anschluss: Schrauben

Breite: 45 mm

Höhe: 86 mm

Tiefe: 77 mm

Abm.: (B x H x T) 45 x 86 x 77 mm

Inhalt: 1 St.

: 45

: 86 mm

: 77 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 0

: 9 A

: 25 A

: 24-60 V

: 24-60 V

: 20-60 V

: Schraubanschluss

: 690-690 V

: 690-690 V

: AC/DC

: 1.491

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2317752 ABB AF09-30-10-11 Schalter 1 Schließer, 4 Schließer 4000 W 24 V 25 A 1 St.

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
