Adafruit 1.69inch 280x240 Round Rectangle Color IPS TFT Display for Arduino

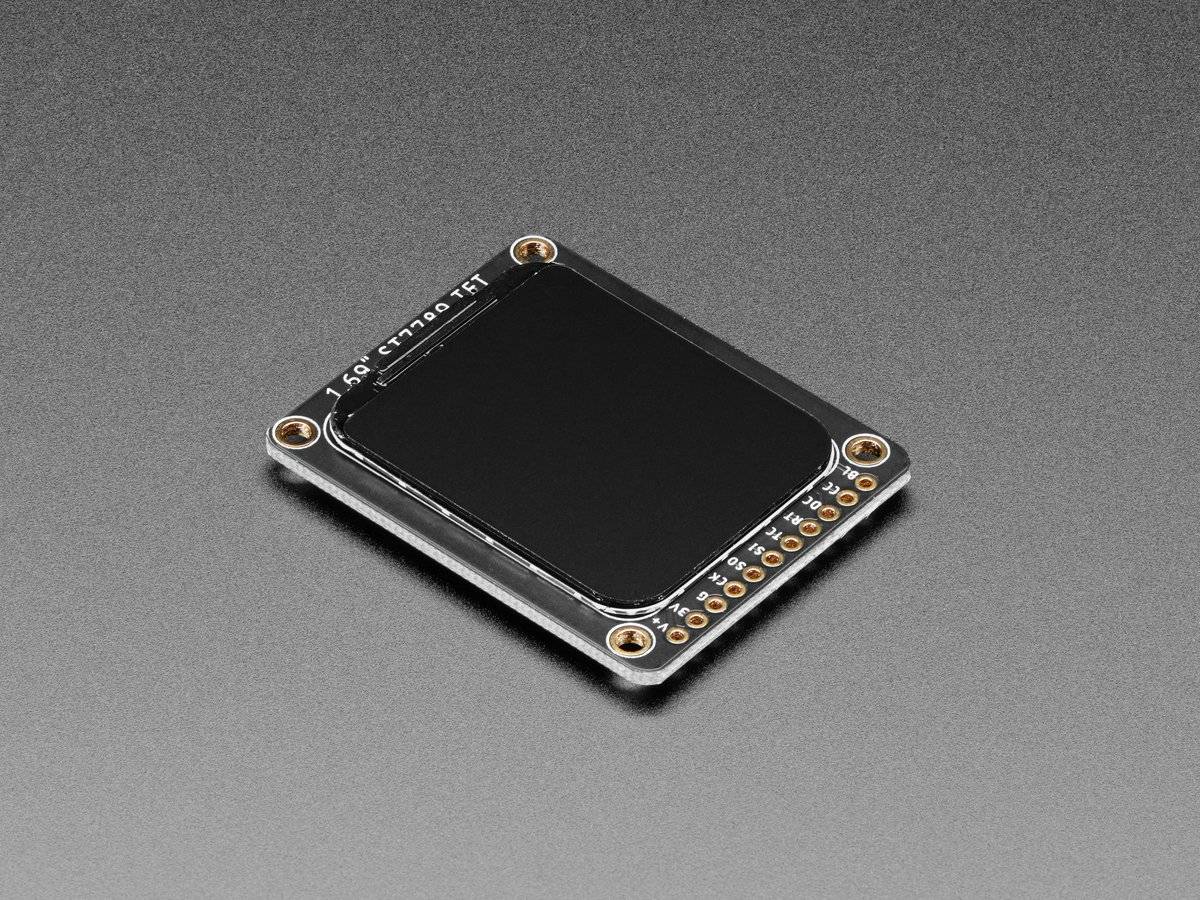

Hier ist ein neues "rundes Rechteck" TFT-Display - es hat 1,69 Zoll Diagonale und eine hohe Pixeldichte von 220 ppi, 280x240 Vollfarbpixel mit IPS für jede Blickrichtung. Finally, we found one that is SPI and has a friendly display driver.
Da das Display über 4-wire SPI kommuniziert und einen eigenen pixeladressierbaren Framebuffer hat, kann es mit jeder Art von Mikrocontroller verwendet werden. Selbst mit einem sehr kleinen mit wenig Speicher und wenigen Pins! Das 1,69"-Display hat 280x240 16-bit Vollfarbpixel und ist ein IPS-Display, so dass die Farben bis zu 80 Grad Abweichung von der Achse in jeder Richtung gut aussehen. The TFT driver ( ST7789 ) is very similar to the popular ST7735, and our Arduino library supports it well.
Sie können ihn mit 3,3V oder 5V Strom und Logik verwenden. Wir hatten auch ein wenig Platz, so dass wir einen microSD-Kartenhalter platziert haben, so dass Sie leicht vollfarbige Bitmaps von einer FAT16/FAT32-formatierten microSD-Karte (nicht im Lieferumfang enthalten) laden können.
Spezifikationen:
- 1,69" LCD TFT Display

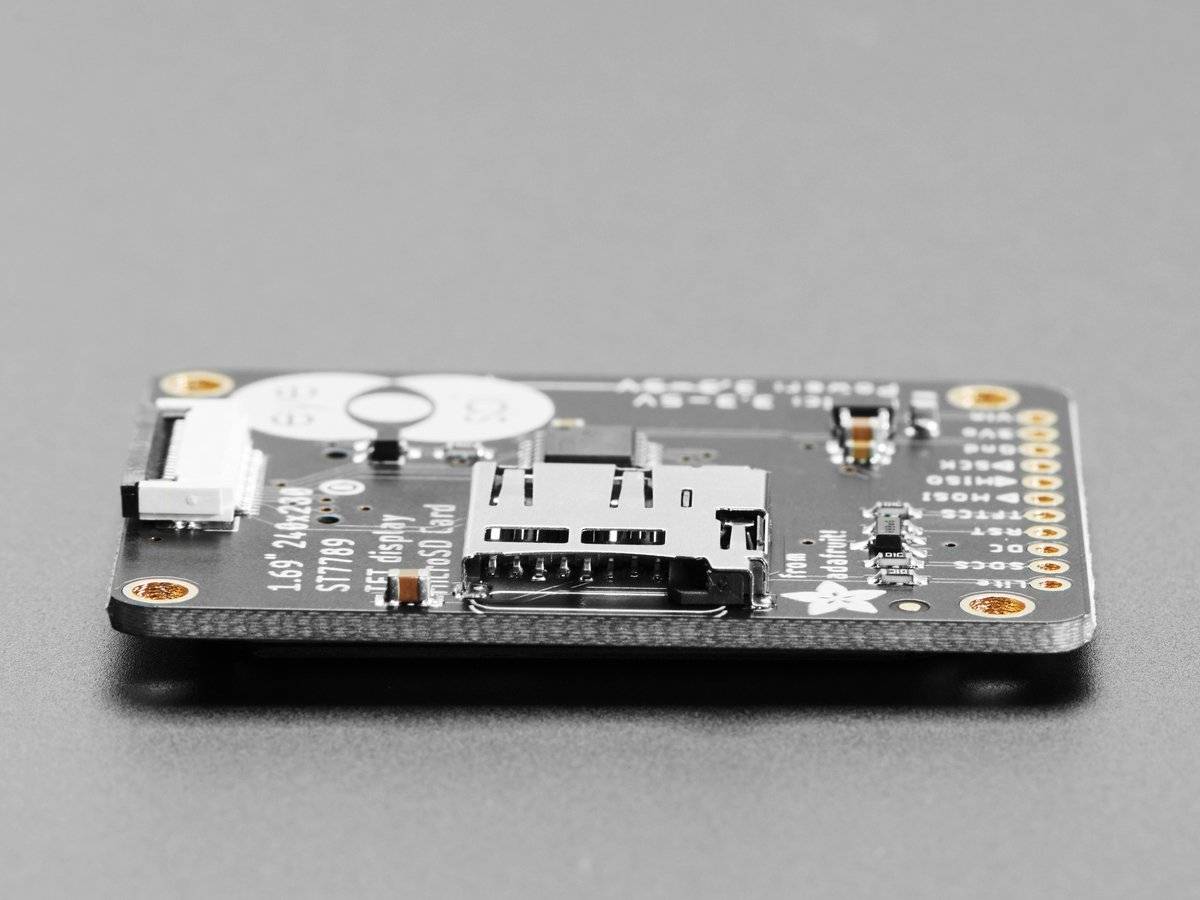

- Eingebauter microSD-Steckplatz

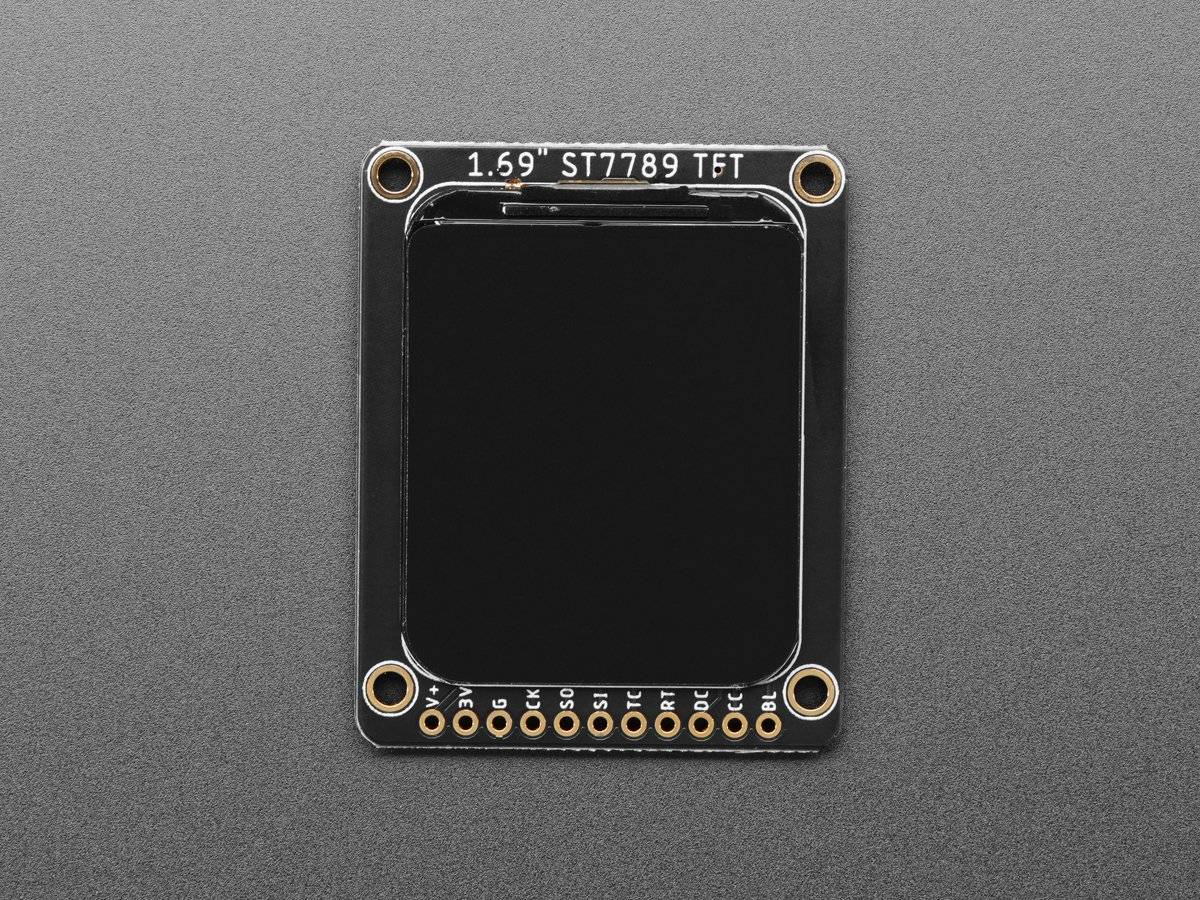

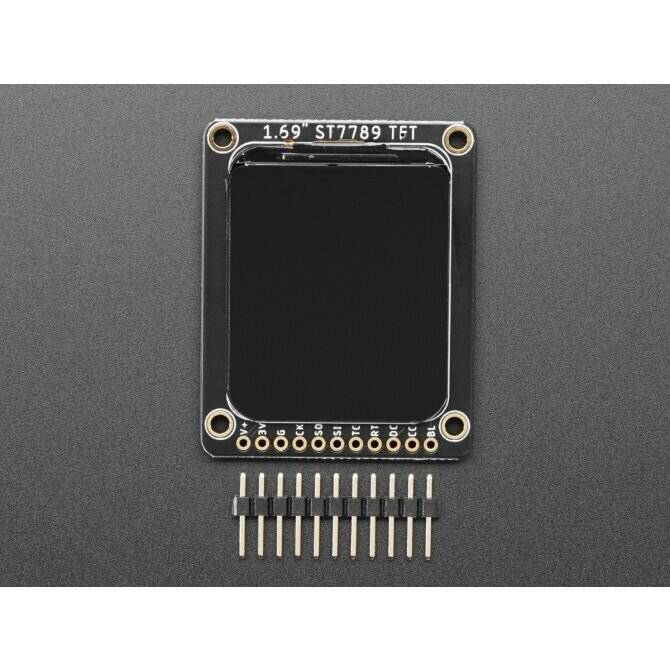

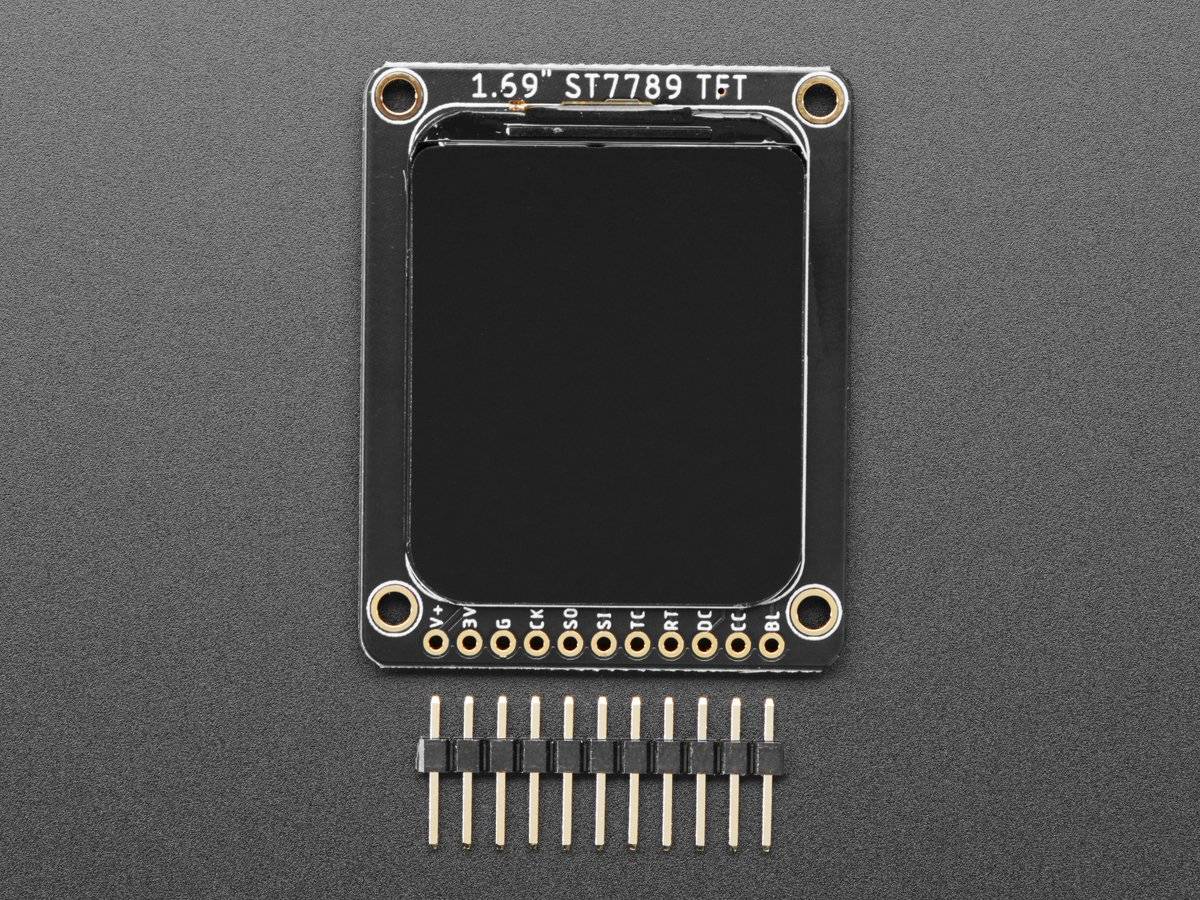

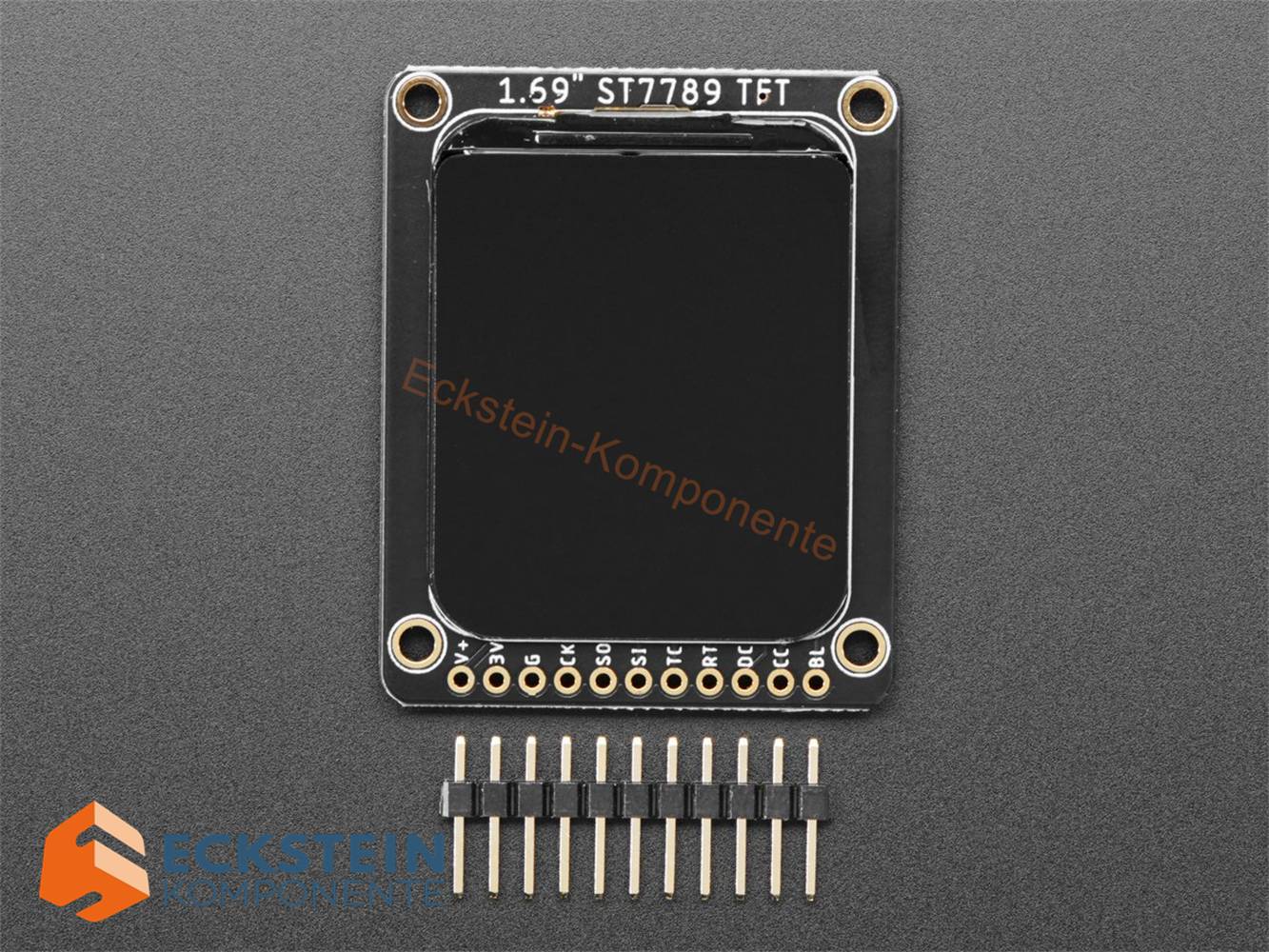

- 1x11 Stiftleiste für einfaches Breadboarding
- 4 x 2,5 mm Befestigungslöcher
- TFT-Bildschirm-Abmessungen: 38mm x 30mm
- Gesamtabmessungen: 45,8mm x 36,8mm x 5,4mm
- Montagelöcher: 1,5" x 1,2"
- Gewicht: 9,9g

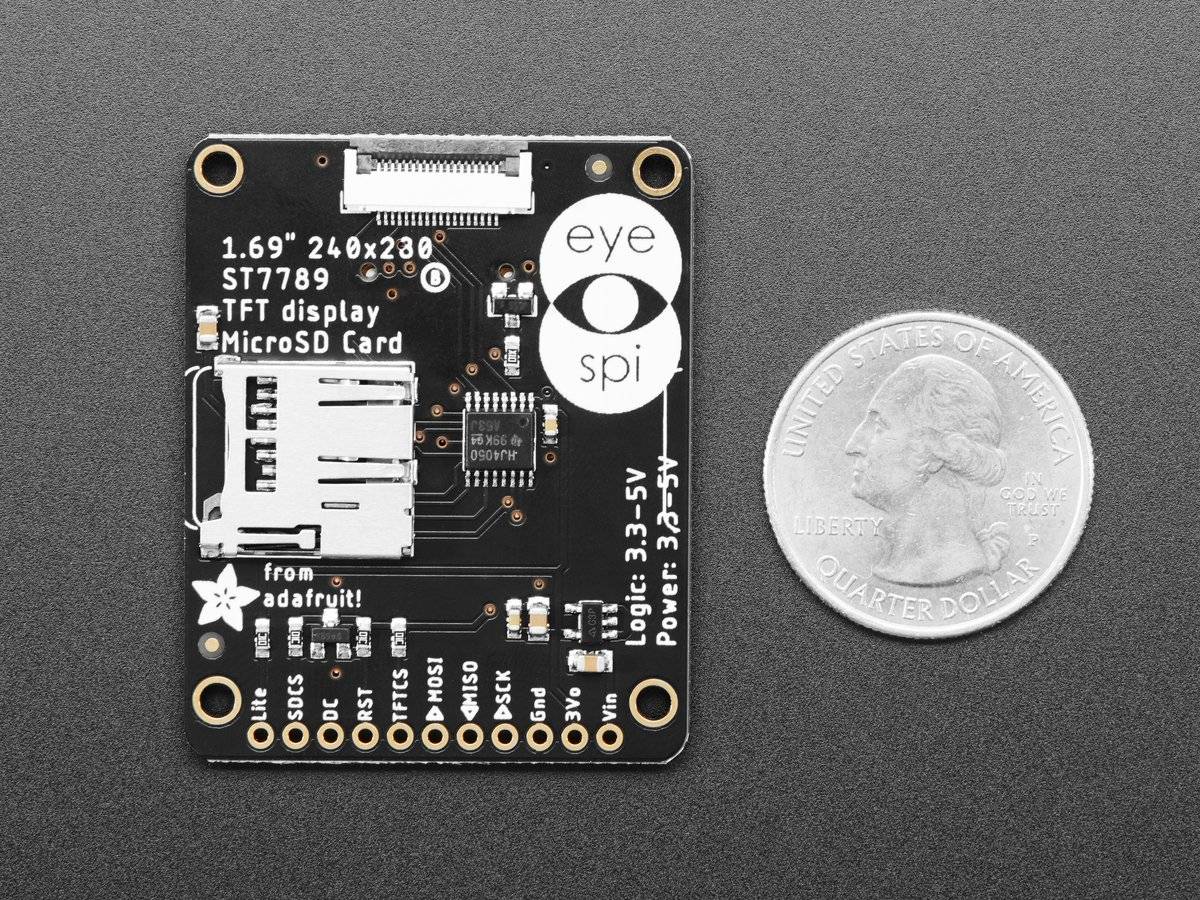

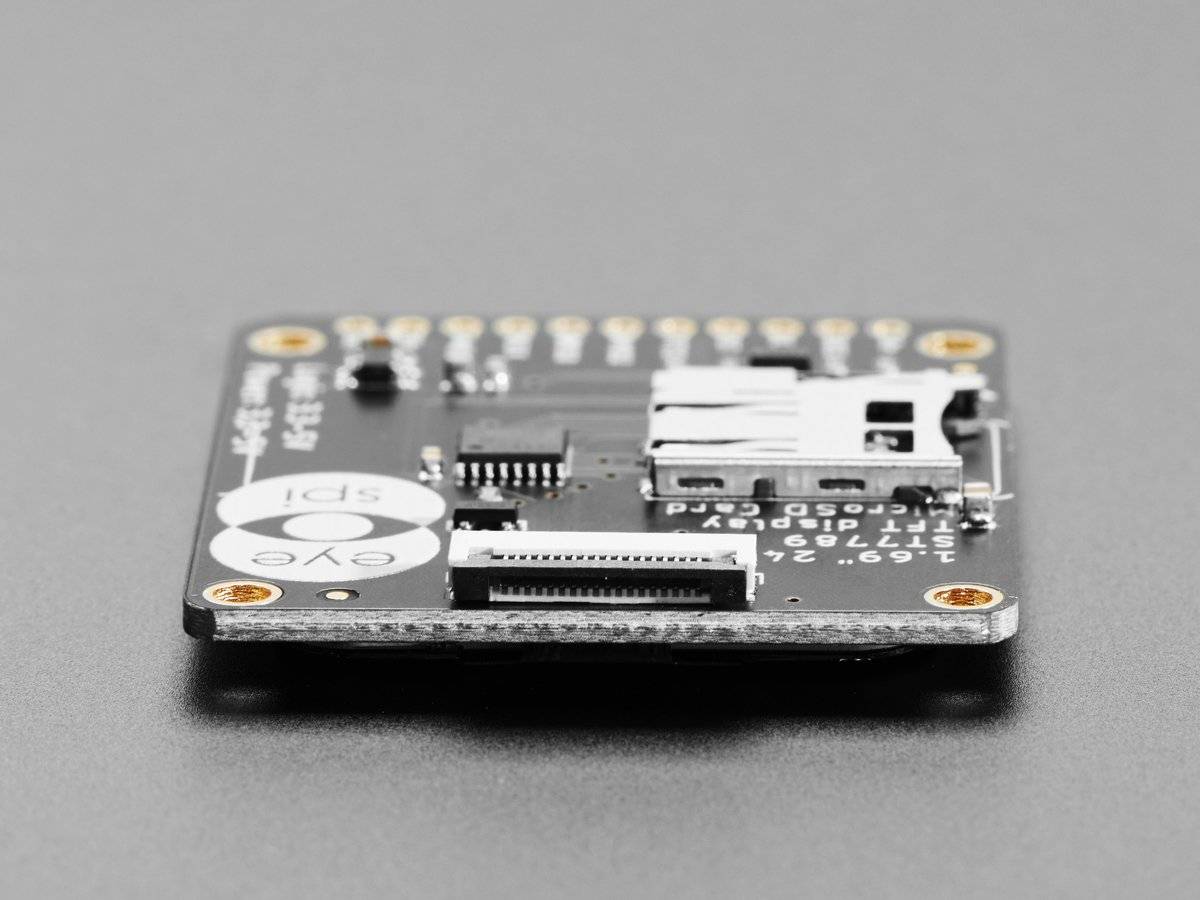

EYE SPI 18-pin FPC Connector:
- VIN (3 bis 5V DC power)
- Hintergrundbeleuchtung (3~5V logischer PWM-Eingang optional)
- Erde
- SPI-Takt (3~5V Logikeingang)
- SPI MOSI (3~5V Logik Mikrocontroller Ausgang, Bildschirm/SD Eingang)
- SPI MISO (3~5V Logik Mikrocontroller In, Bildschirm/SD Out)
- TFT Daten/Befehl (3~5V Logik In)
- TFT-Reset (optional 3~5V Logik-Eingang)
- TFT SPI Chip Select (3~5V Logikeingang)
- SD-Karten-SPI-Chipauswahl (3~5V Logikeingang)
- #11 bis #18 sind unbenutzt
