Adafruit 1.9inch Color IPS TFT Display 320x170 ST7789

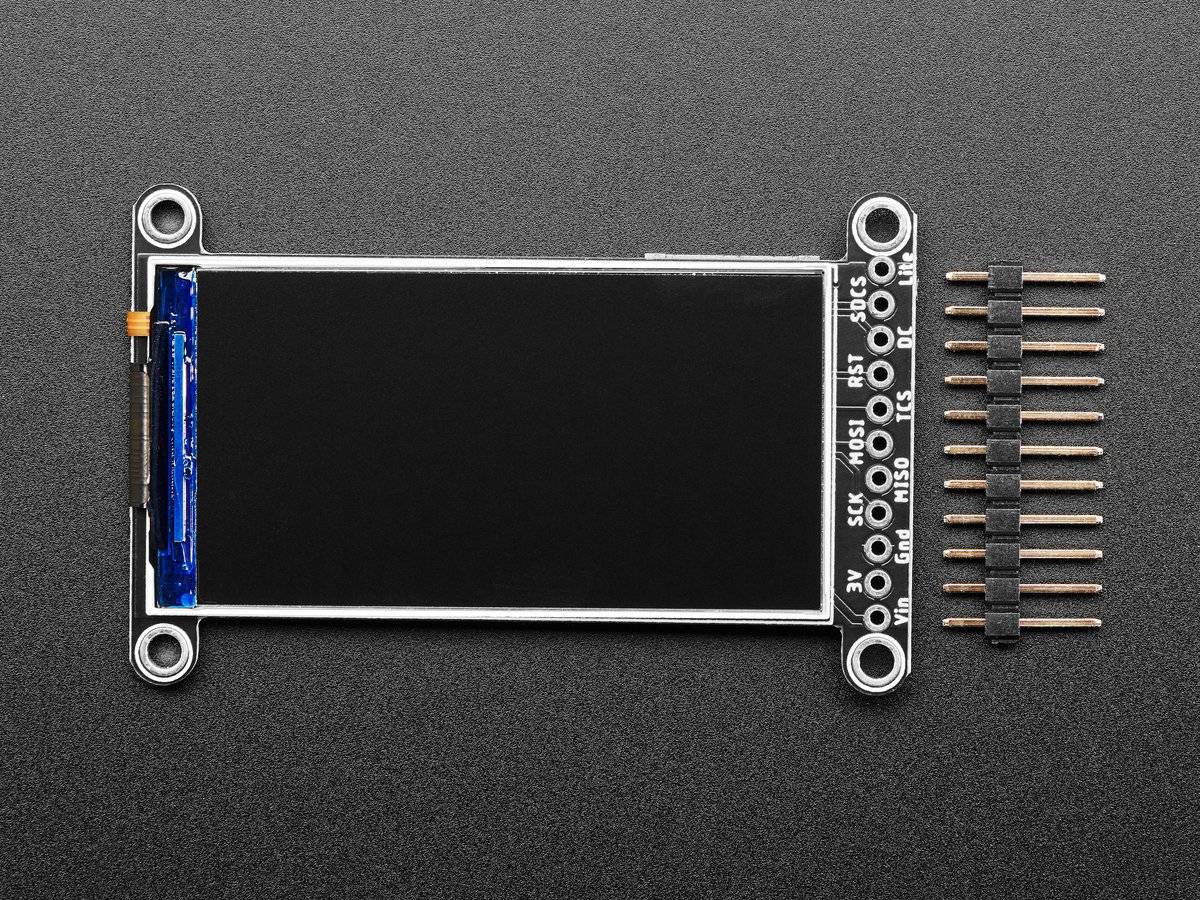

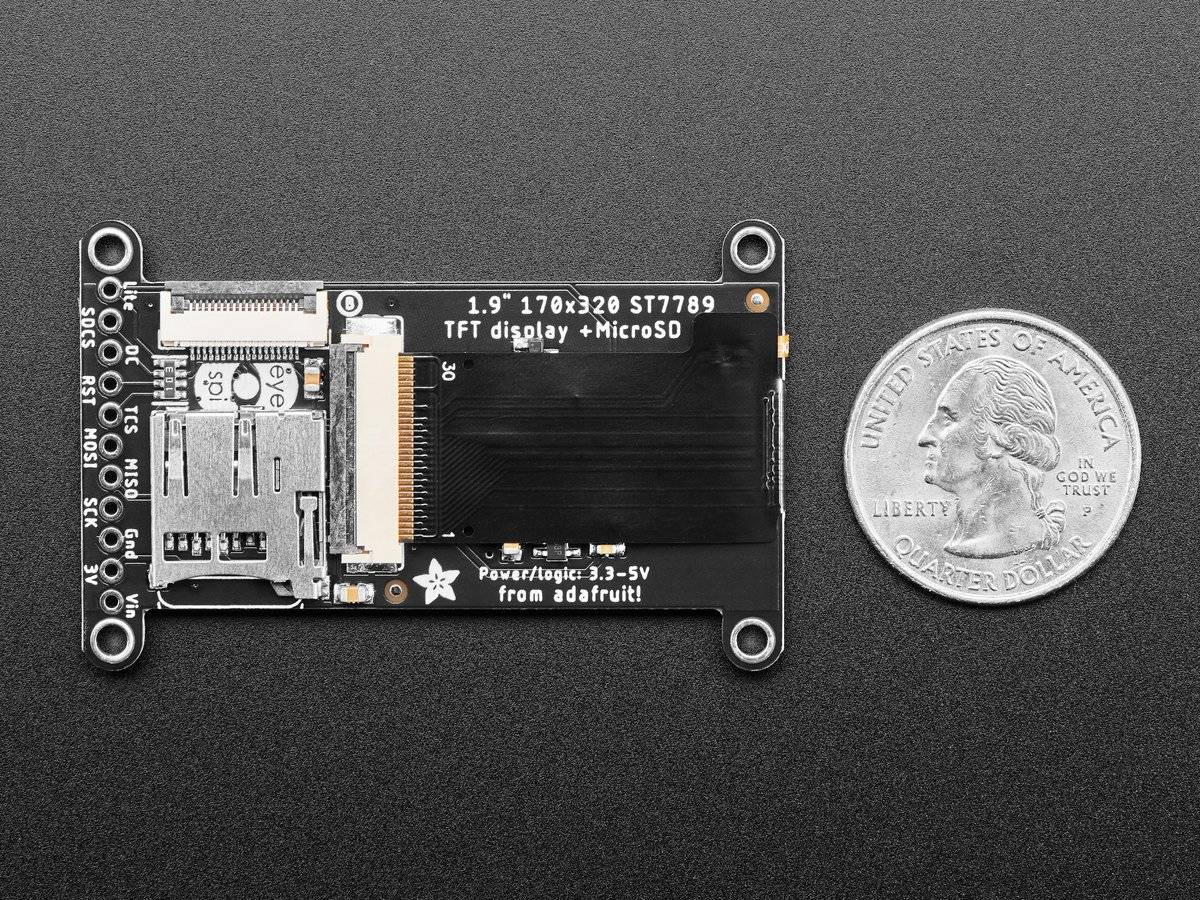

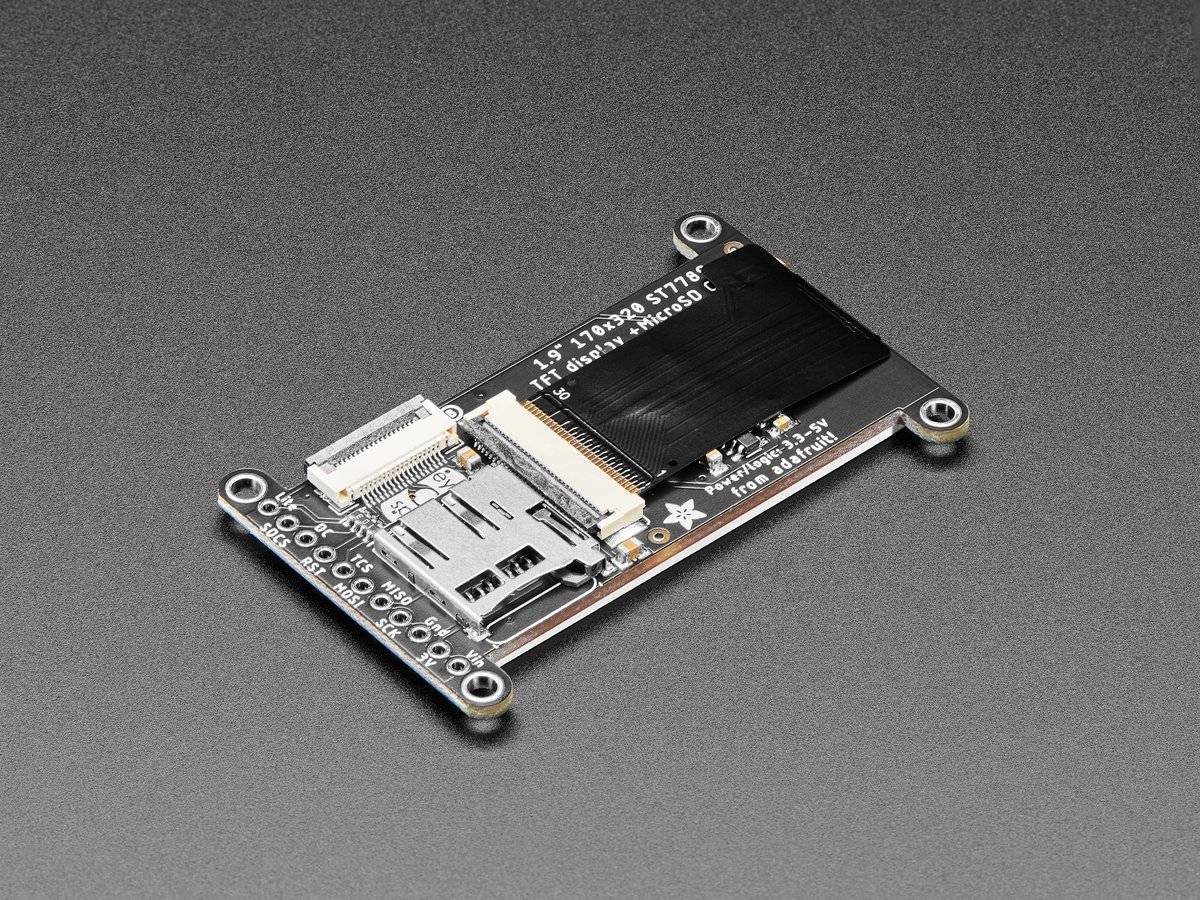

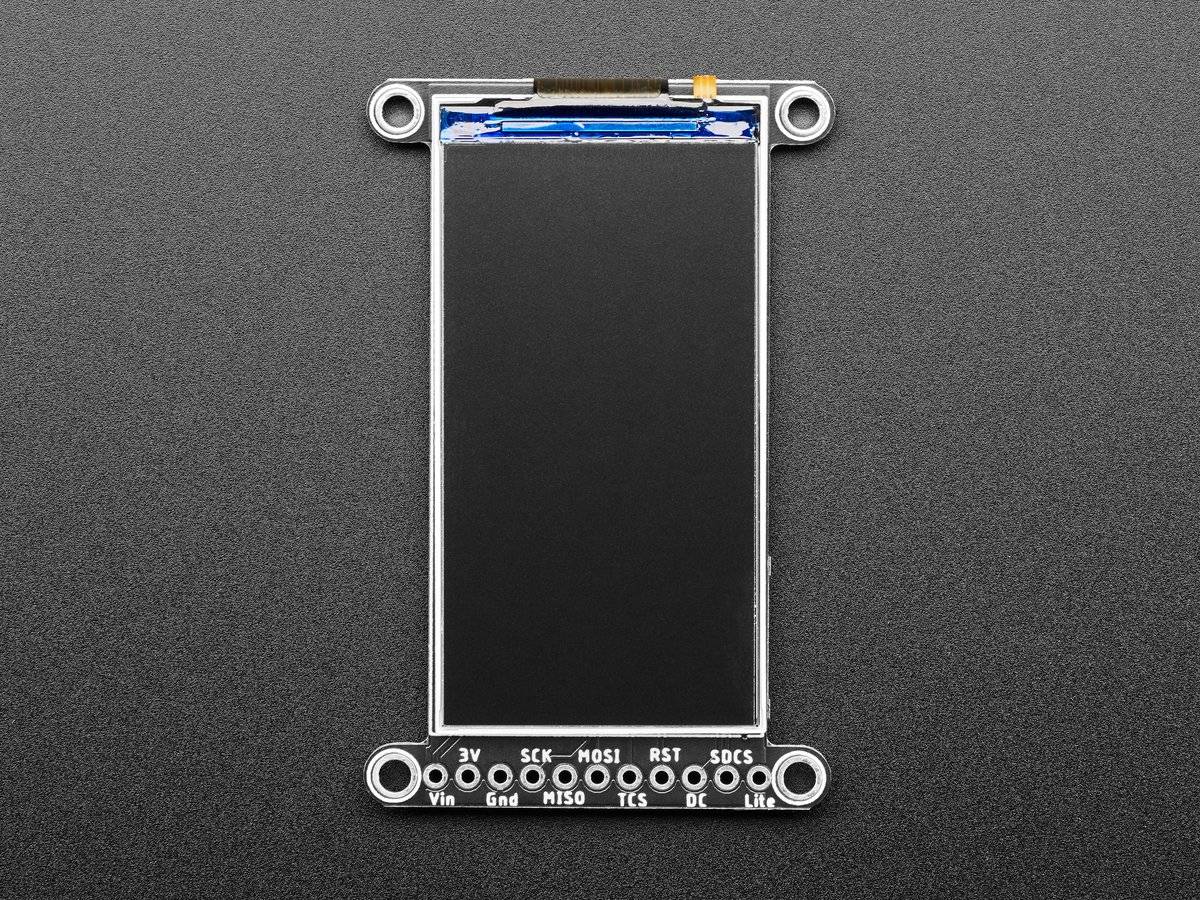

Das 1,9-Zoll-Display hat 320 x 170 16-Bit-Vollfarbpixel und ist einIPS -Display, sodass die Farbe bis zu 80Grad außeraxial in jede Richtung großartig aussieht. Der TFT-Treiber (ST7789 ) ist dem beliebten ST7735 sehr ähnlich und wird von unserer Arduino-Bibliothek gut unterstützt. Auf dem Breakout ist das TFT-Display aufgelötet (es verwendet einen empfindlichen Flex-Circuit-Anschluss) sowie einen 3,3-V-Regler mit extrem niedrigem Dropout, eine Auto-Reset-Schaltung und einen 3/5-V-Pegelumsetzer, damit Sie ihn verwenden können es mit 3,3 V oder 5 V power und logik. Wir hatten auch etwas mehr Platz, also haben wir einen microSD-Kartenhalter platziert, damit Sie ganz einfach Vollfarb-Bitmaps von einer mit FAT16/FAT32 formatierten microSD-Karte laden können. Die microSD-Karte ist nicht im Lieferumfang enthalten,aber Sie können hier eine erwerben. Wir haben eine vollständige Open-Source-Grafik-Arduino-Bibliothek geschrieben, die Pixel, Linien, Rechtecke, Kreise, Text und Bitmaps sowie Beispielcode zeichnen kann. Der Code ist für Arduino geschrieben, kann aber leicht auf Ihren bevorzugten Mikrocontroller portiert werden! Die Verkabelung ist einfach, wir empfehlen dringend, die Hardware-SPI-Pins Ihres Arduino zu verwenden, da Software-SPI bei Displays dieser Größe merklich langsamer ist. Für Benutzer von Raspberry Pi oder anderen Single-Board-Computer-Python-Benutzern haben wir eine Kissen-kompatible Benutzerbereichsbibliothek. Für CircuitPython gibt es einen Displayio-Treiber für native Unterstützung. Dieser Display-Breakout verfügt außerdem über einen 18-poligen \"EYE SPI\""""-Standard-FPC-Anschluss mit Flip-Top-Anschluss. Sie können ein 18-poliges 0,5-mm-FPC-Kabel verwenden, um alle GPIO-Pins anzuschließen, wenn Sie das Löten überspringen möchten. Bitte beachten! Dieses Display wurde ursprünglich für Smartwatches und ähnliches entwickelt, bei denen sich ein Glas über dem Bildschirm befindet. Ohne etwas, das den Bildschirm sanft nach unten hält, kann sich die Hintergrundbeleuchtung schließlich vom TFT lösen. (Es ist nicht destruktiv, aber es ist unattraktiv) Sie können dies verhindern, indem Sie idealerweise eine Kunststoff- oder Glasabdeckung / -auflage hinzufügen. Versuchen Sie bei der Verwendung von blank, etwas E6000 oder ähnlichen Bastelkleber auf die dünnen Seitenkanten zu tupfen, oder verwenden Sie ein dünnes Stück Klebeband, um das vordere TFT an der Hintergrundbeleuchtung zu befestigen. Spezifikationen: 1,9\""""-LCD-TFT-Display Integrierter microSD-Steckplatz 1x11-Header für einfaches Breadboarding 4 x 0,1\"""" / 2,5 mm Befestigungslöcher in den Ecken TFT-Bildschirmabmessungen: ca. 46mm x 25mm Gesamtabmessungen: 57,2mm x 36,6mm x 5,2mm Befestigungslöcher: 52mm x 31,7mm EYE SPI 18-poliger FPC-Anschluss: VIN (3 bis 5V Gleichstrom) Hintergrundbeleuchtung (optionaler 3~5-V-Logik-PWM-Eingang) Boden SPI Clock (3~5V Logikeingang) SPI MOSI (3~5 V Logik-Mikrocontroller-Ausgang, Bildschirm/SD-Eingang) SPI MISO (3~5 V logischer Mikrocontroller-Eingang, Bildschirm/SD-Ausgang) TFT-Daten/Befehl (3~5 V Logikeingang) TFT-Reset (optionaler 3~5-V-Logikeingang) TFT SPI Chip Select (3~5V Logikeingang) SD-Karte SPI Chip Select (3~5V Logikeingang) 11–18Nicht verwendet Produktabmessungen: 57,2 mm x 36,6 mm x 5,2 mm Produktgewicht: 9,6 g"
