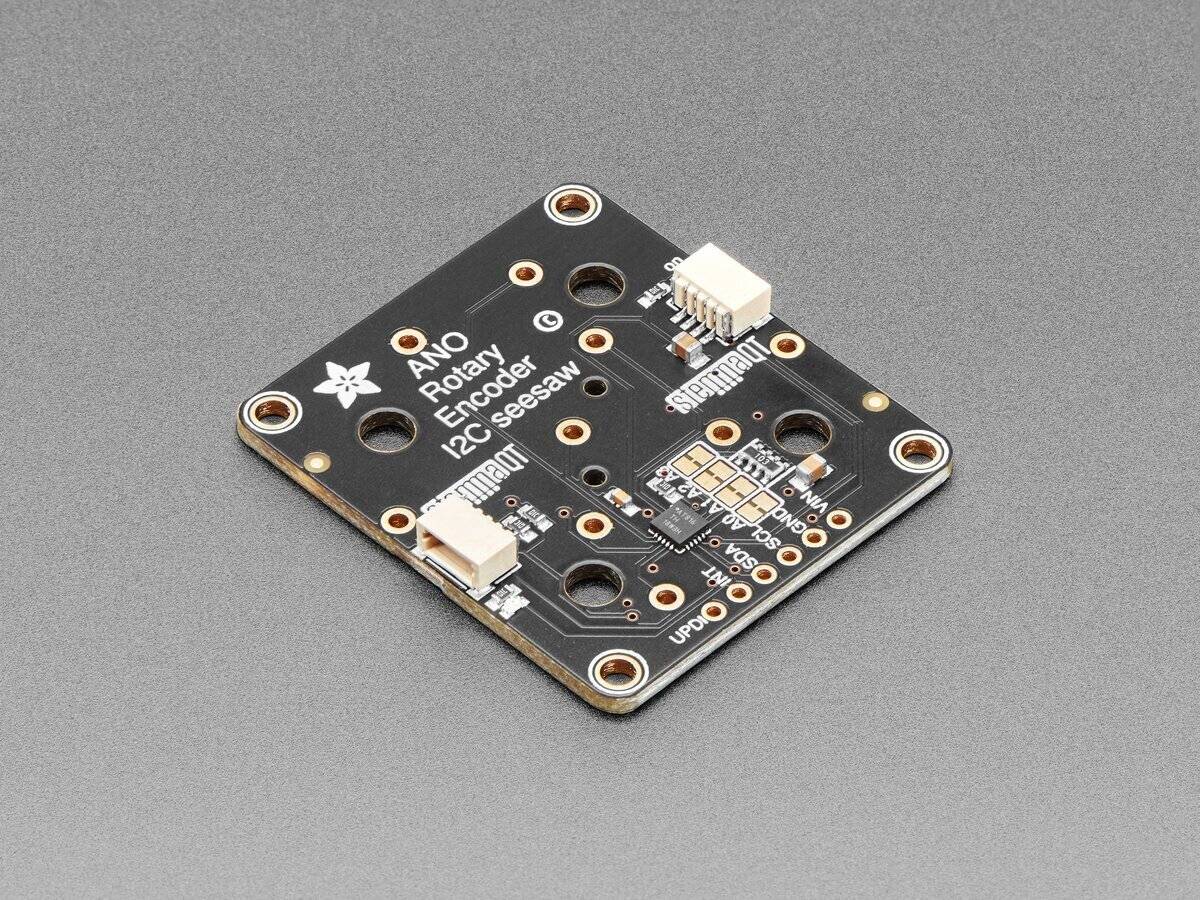

Adafruit ANO Rotary Navigation Encoder to I2C Stemma QT Adapter

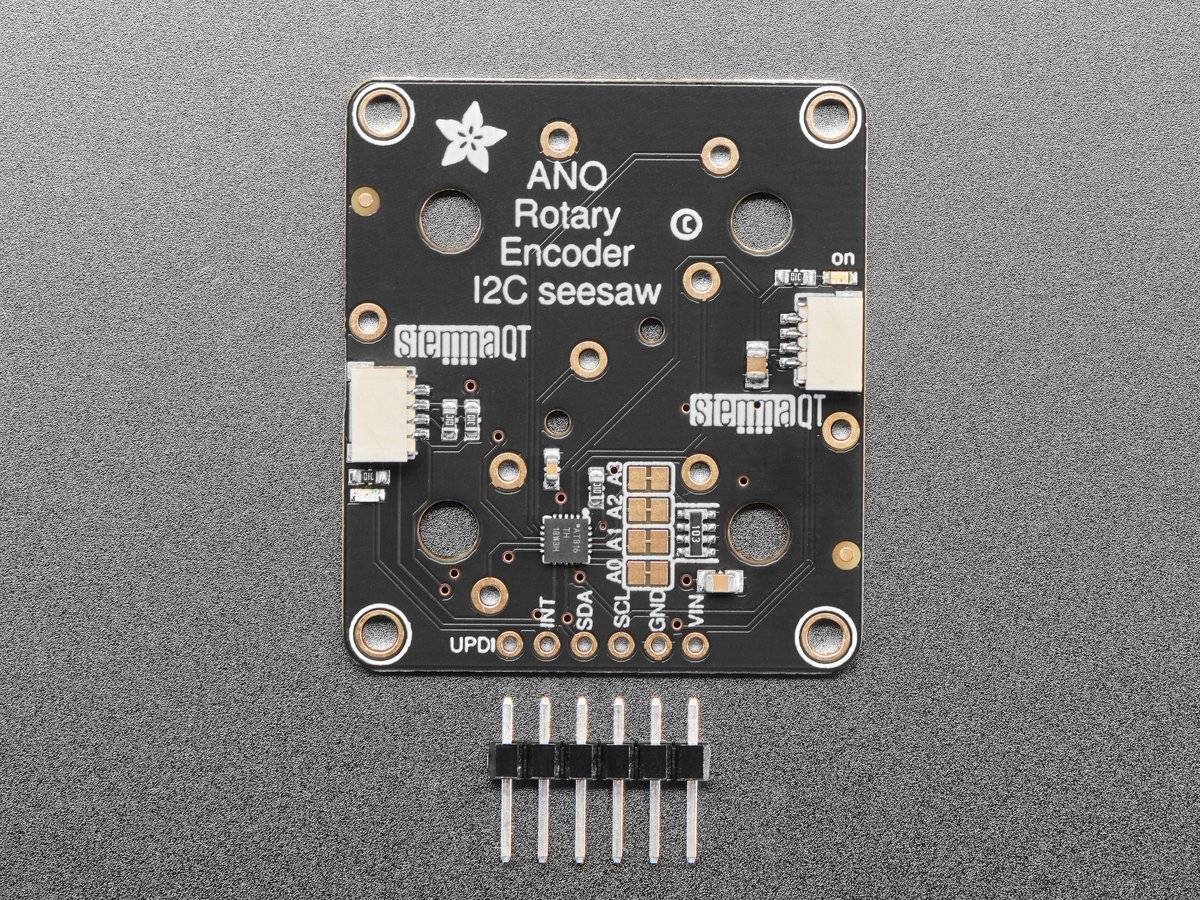

Das ANO-Drehencoderrad ist ein ausgefallenes Benutzeroberflächenelement, das an die ursprüngliche Klick-Scrollrad-Oberfläche der ersten iPods erinnert. Es ist ein schicker Bausatz, aber die Pinbelegung ist etwas seltsam – und es werden eine Menge Pins benötigt, um den Drehgeber und die 5-Tasten-Schalter anzuschließen. Sie können unsere Arduino-Bibliothek verwenden, um Daten mit jedem kompatiblen Mikrocontroller zu steuern und zu lesen. Wir verfügen auch über CircuitPython/Python-Code zur Verwendung mit Computern oder Single-Board-Linux-Boards. Versorgung mit 3 bis 5 V Gleichstrom und anschließende Verwendung von 3- oder 5-V-Logik-I2C-Daten. Der INT-Pin kann so konfiguriert werden, dass er immer dann niedrig pulsiert, wenn eine Drehung oder ein Tastendruck erkannt wird, sodass Sie den I2C-Port nicht per Spam auslesen müssen, um eine Bewegung zu erkennen. Wenn Sie möchten, können Sie diesen Breakout auch ganz einfach auf einem Steckbrett anbringen – mit sechs Breakout-Pads im Abstand von 0,1 Zoll. Vier Lötbrücken können zum Ändern der I2C-Adresse verwendet werden – bis zu 16 können sich einen I2C-Bus teilen! Wenn Sie mehr benötigen, können Sie die I2C-Adresse mit einem speziellen Adressänderungsbefehl festlegen, der im integrierten nichtflüchtigen EEPROM-Speicher gespeichert wird. Dies ist nur die zusammengebaute und programmierte „Wippe“-Platine für den ANO-Encoder, der Encoder ist NICHT im Lieferumfang enthalten! Holen Sie sich hier eines. Um den Encoder an der Rückseite zu befestigen, sind einige Lötarbeiten erforderlich.
Produktabmessungen: 40,7 mm x 35,8 mm x 4,8 mm
