Adafruit LC709203F LiPoly / LiIon Fuel Gauge and Battery Monitor 4712

BESCHREIBUNG
Günstige Lithium-Polymer-Batterien haben die Elektronik revolutioniert - sie sind dünn, sie sind leicht, sie lassen sich bis auf 3,3V herunterregulieren und sie sind einfach zu laden. Auf Ihrem Telefon ist ein kleines Bild einer Batteriezelle zu sehen, das Ihnen den Prozentsatz der Ladung anzeigt - so wissen Sie, wann Sie sie unbedingt anschließen müssen und wann Sie sie loslassen können. Das Adafruit LC709203F LiPoly / LiIon Kraftstoffmessgerät und Batteriemonitor tut dasselbe. Schließen Sie es an Ihren Lipoly- oder LiIon-Akku an, und es zeigt Ihnen die Spannung der Zelle an. Es macht die lästige Mathematik der Dekodierung der nichtlinearen Spannung, um Ihnen ebenfalls einen gültigen Prozentsatz zu liefern!
Da dieser nette Chip I2C ist, funktioniert er mit allen Mikrocontroller- oder Mikrocomputer-Boards, von der Arduino UNO bis zur Raspberry Pi. Und Sie müssen sich keine Gedanken über den Logikpegel machen, da das Messgerät mit 3,3V oder 5,0V Leistung und Logik gleichermaßen gut funktioniert.

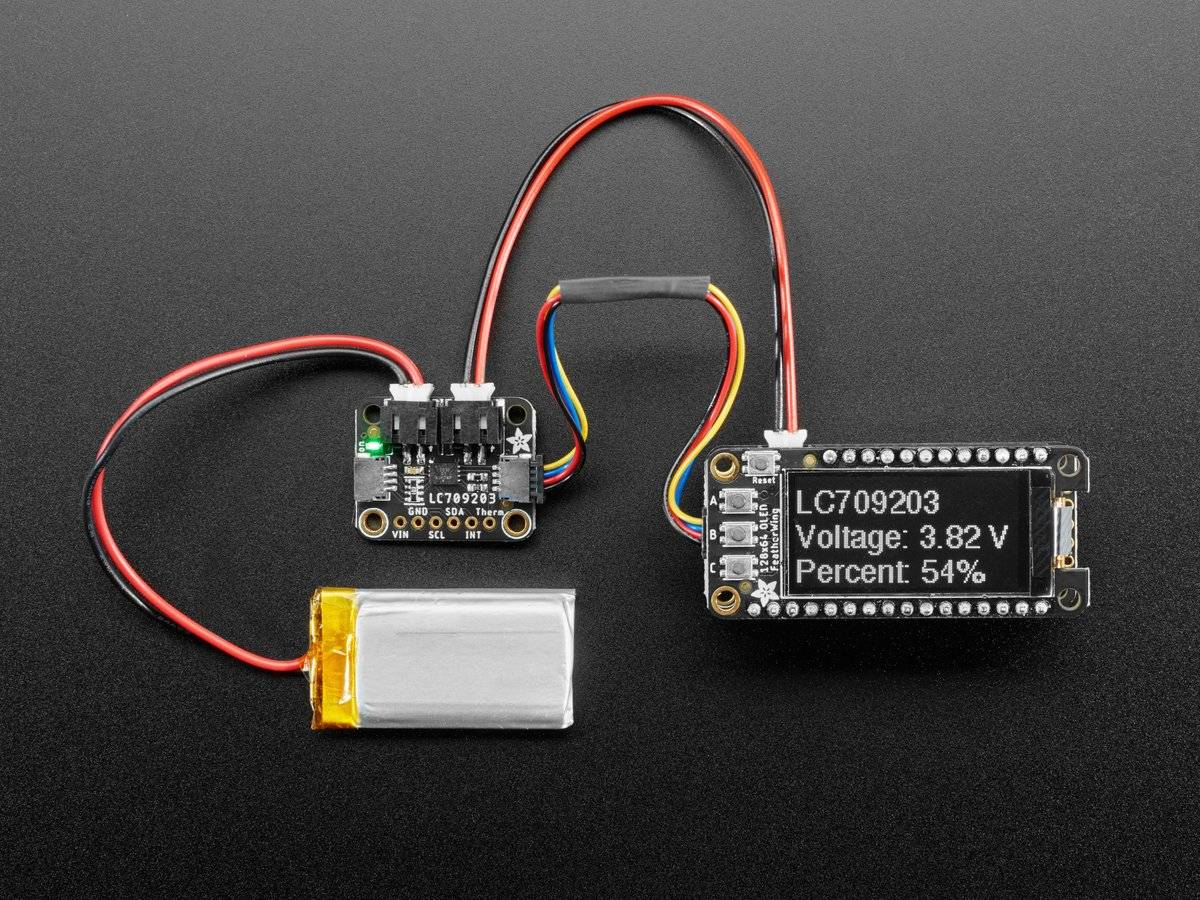

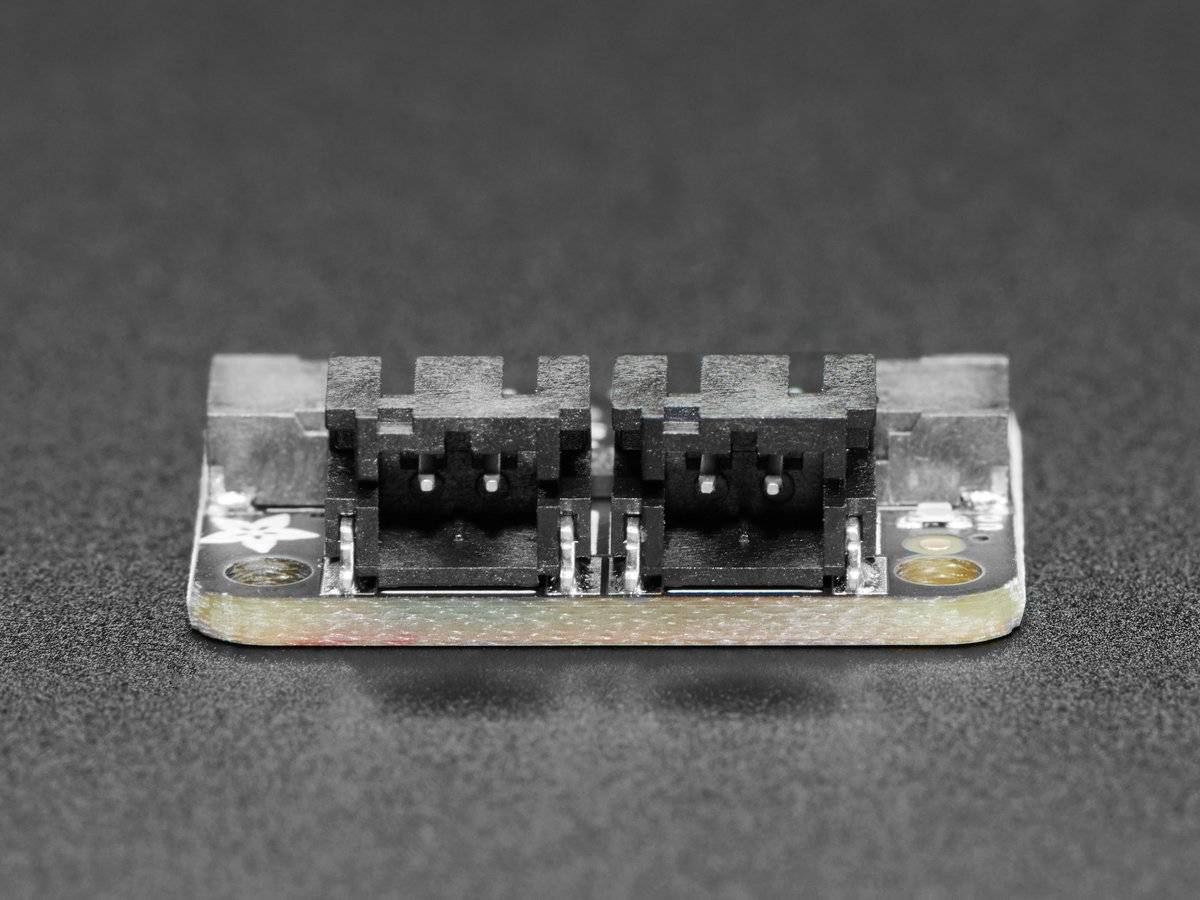

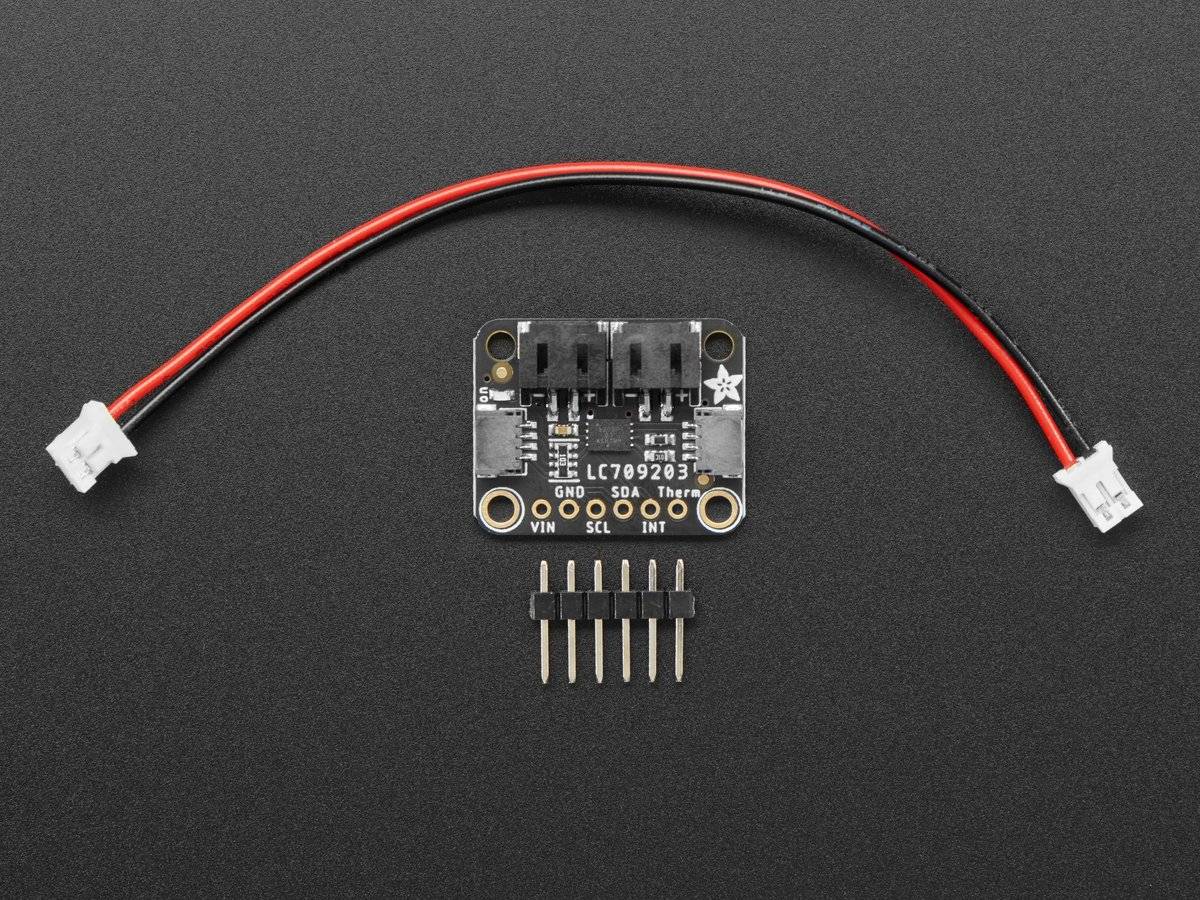

Zur Verwendung schließen Sie den Einzelzellen-Akku an einen der beiden PH-Anschlüsse des JST 2 an. Benutzen Sie dann das mitgelieferte JST PH-Jumperkabel für den Anschluss an Ihren Aufwärtswandler, Feather, was auch immer! Verwenden Sie die I2C-Schnittstelle und unseren Arduino- oder CircuitPython/Python-Bibliothekscode, um die Packungsgröße einzustellen (dies hilft bei der Abstimmung der Berechnung) und die Spannung und den Prozentsatz zu lesen, wann immer Sie wollen. Wenn Sie einen 10K-Thermistor an den THERM-Pin anschließen, können Sie damit auch die Temperatur des Batterie-Packs ablesen - unsere Packs werden nicht mit einem eingebauten Thermistor geliefert, aber viele tun dies.
