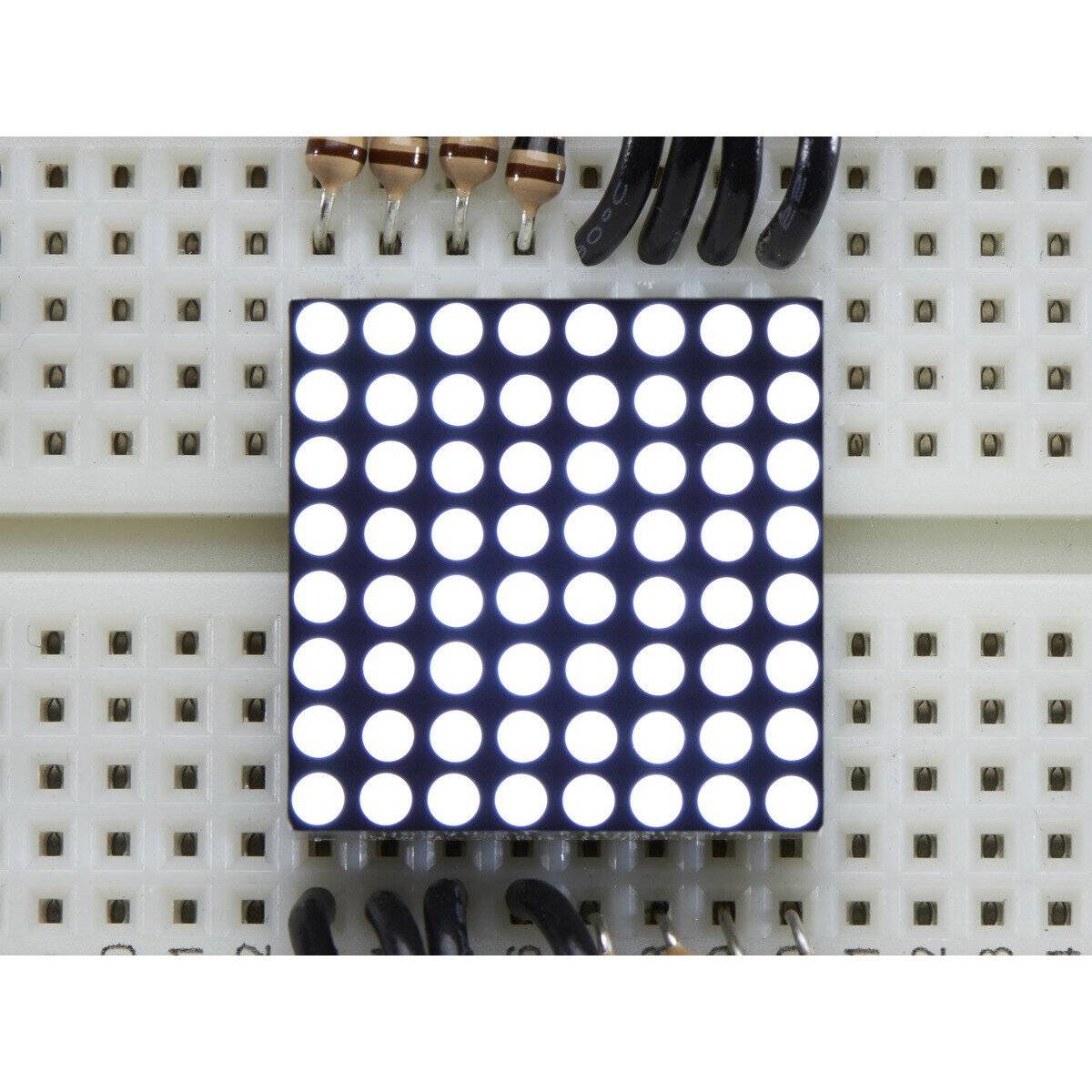

Adafruit Miniature Ultra-Bright 8x8 White LED Matrix for Arduino 1079

Du wirst vor Freude quietschen, wenn du diese entzückende Miniatur-LED-Matrix in der Hand hältst. Mit einer Größe von 0,8 hat sie alles, was eine große LED-Matrix hat, nur in mundgerechter Größe! 64 helle weiße LEDs befinden sich im Inneren des Kunststoffgehäuses, in einer 8x8 Matrix . Es gibt 16 Pins an der Seite, 8 an jedem, mit 0,1" Abstand, so dass du es einfach in ein Breadboard stecken kannst, mit viel Platz zum Verdrahten Da das Display in einem Raster ist, musst du es 1:8 multiplex steuern. Wir schlagen vor, entweder einen74HC595undTPIC6B595 zu verwenden (mit dem 74HC', um die 8 Anoden gleichzeitig anzusteuern, und dann mit dem TPIC', um jeweils eine Kathode anzusteuern) oder nur einen einzigenMAX7219zu verwenden, der die Multiplex-Arbeit für Sie erledigen wird. TECHNISCHE DETAILS Gewicht: 0,9g Dies ist eine Common Cathode LED Matrix Auf der Arduino Spielwiese gibt es eine Reihe von Tutorials zur Einführung in die MAX7219 und 8x8 LED-Matrizen Verwendung eines Hochleistungs-Schieberegisters zur Ansteuerung von 8x8-Matrizen mit einem NETduino PACKLISTE 1 xAdafruit Miniatur Ultra-Bright 8x8 White LED Matrix "
