Adafruit Pro Trinket LiIon LiPoly Backpack Add-On 3.3V Platine

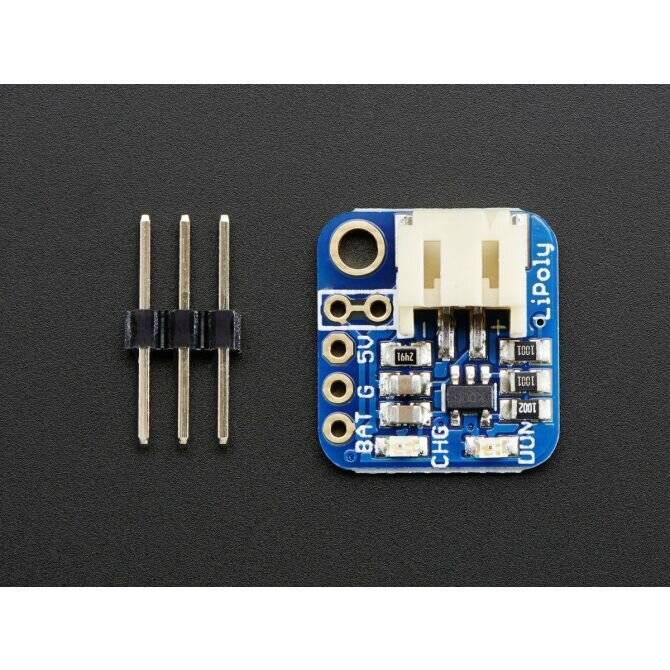

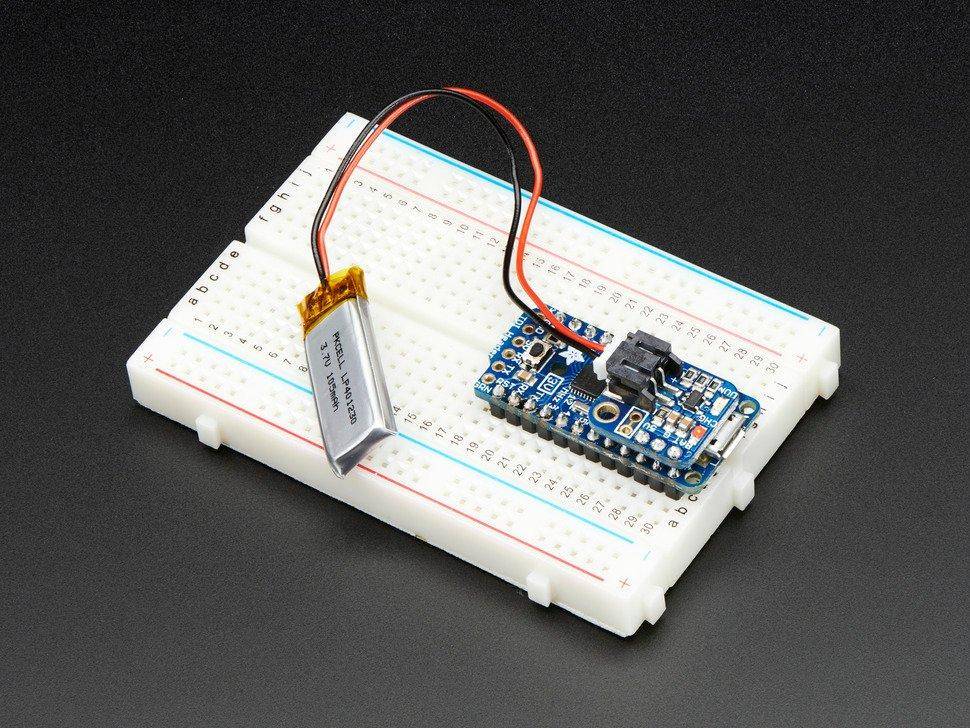

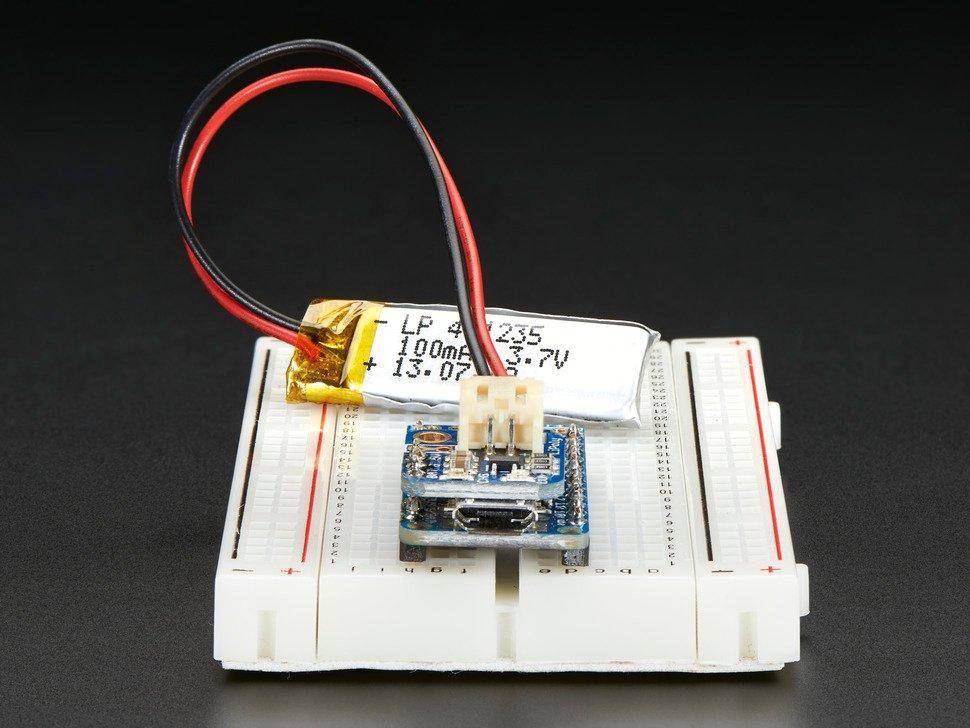

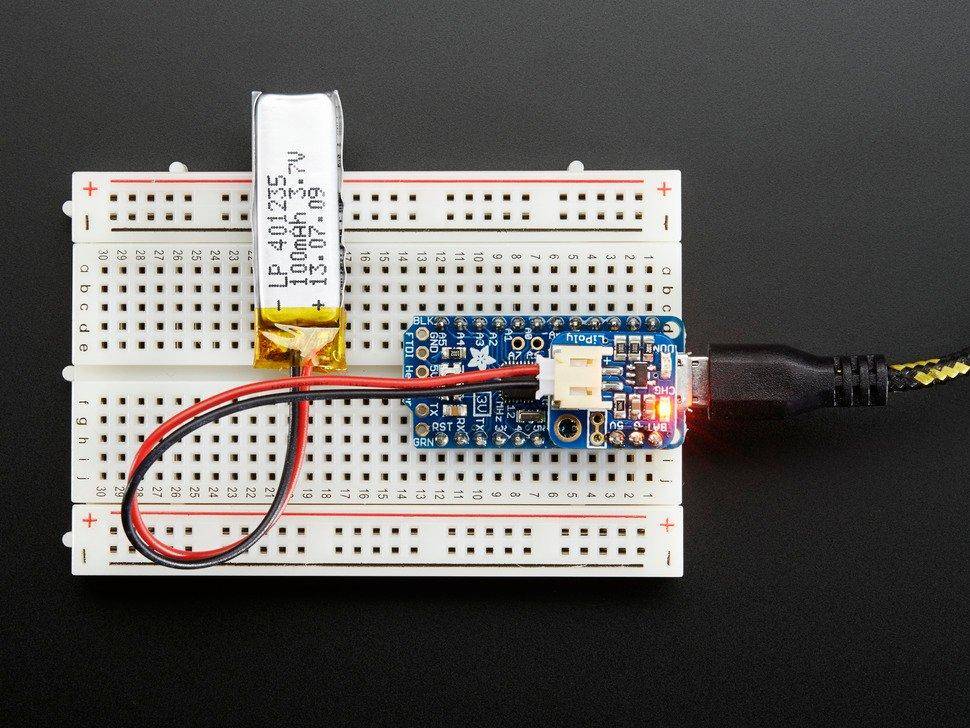

Dieser LiPoly-Rucksack macht es wirklich einfach! Anstatt 2 oder 3 Platinen miteinander zu verdrahten, um ein Ladesystem herzustellen, sitzt diese kleine Platine auf der Platine und ermöglicht das Einstecken einer LiPoly/LiIon-Batterie . Trennen Sie den USB-Anschluss und der Mikrocontroller schaltet um zum Akku. Idealerweise ist dieser Rucksack für die Verwendung mit den 3.3V Pro Trinkets & ItsyBitsy, damit die Batteriespannung (3,7 V-4,2 V) auf der Platine auf 3,3 V heruntergeregelt wird. In vielen Fällen können Sie jedoch problemlos einen 5-V-Mikrocontroller + Zubehör mit den ~ 4 V der LiPoly-Batterie betreiben. (Technisch gesehen ist es Übertaktung, aber wir haben noch nie gesehen, dass sich dies auf den Mikrocontroller selbst auswirkt. AVRs übertakten gerne ohne Beanstandung). Löten Sie den Rucksack mit dem extra langen Header an, damit er immer noch in ein Steckbrett gesteckt werden kann, oder klemmen Sie die langen Header-Kabel anschließend kurz, um ein schlankes Paket zu erhalten. Es gibt zwei LEDs - eine rot und eine grün. Während des Ladevorgangs leuchtet die rote LED. Wenn der Akku vollständig aufgeladen und einsatzbereit ist, leuchtet die grüne LED auf. Im Ernst, es könnte nicht einfacher werden. Wenn Sie einen Ein-/Ausschalter hinzufügen möchten, haben wir das auch wirklich einfach gemacht. Die beiden 0,1-Zoll-Löcher mit einem Kästchen um sie herum sind die Batterieausgangsleitung. Schneiden Sie die Leiterbahn zwischen ihnen vorsichtig mit einem Hobbymesser ab und ersetzen Sie sie durch zwei Drähte von einem Schalter wie diesem Schiebeschalter oder zum Beispiel diesem Druckknopf. < br /> Das Aufladen erfolgt in drei Phasen: zuerst eine Vorkonditionierungsladung, dann eine Schnellladung mit konstantem Strom und schließlich eine Erhaltungsladung mit konstanter Spannung, um die Batterie aufgefüllt zu halten. Der Ladestrom beträgt standardmäßig 100 mA. Es funktioniert also mit jeder Batteriegröße und jedem USB-Anschluss. Wenn Sie möchten, können Sie es einfach in den 500-mA-Modus umschalten, indem Sie den Jumper auf der Unterseite schließen, wenn Sie nur Batterien mit einer Größe von 500 mAh oder mehr laden. Nur zur Verwendung mit LiPoly/LiIon-Akkus von Adafruit! Andere Akkus können eine andere Spannung, Chemie, Polarität oder Pinbelegung haben. Kommt montiert und getestet Verwendet den 5-V-Eingang über den Micro-B-USB-Anschluss am Pro Trinket oder ItsyBitsy Zum Laden einzelner 3,7/4,2-V-Lithium-Ionen-/Lithium-Polymer-Akkus (nicht für ältere 3,6/4,1-V-Zellen) 100mA Ladestrom, einstellbar auf 500mA durch Zulöten eines Jumpers Batterien und Pro Trinket oder ItsyBitsy nicht im Lieferumfang enthalten. Sie sollten auch etwas Kaptonband oder anderes Klebeband zur Hand haben, um den Rucksack vor einem Kurzschluss mit dem USB-Anschluss zu schützen. Bitte beachten Sie , dass dieser Rucksack für das Itsy nRF52840 die Reset-/Benutzertasten abdeckt (Sie könnten 3 Drähte verwenden, anstatt ihn oben sitzen zu lassen. Bitte beachten : Sie erhalten möglicherweise einen grauweißen oder einen schwarzen JST-Stecker. Es ist normal, dass die roten und grünen LEDs sehr schwach leuchten, wenn der Akku angeschlossen ist, aber nicht geladen wird. Es gibt 500 uA Sperrstrom von der Schottkey-Diode des Akkus, die den Ladechip mit Strom versorgt. Einzelheiten: Abmessungen: 15 mm x 17 mm x 2 mm Höhe mit JST: 7 mm Gewicht: 1,3 g
