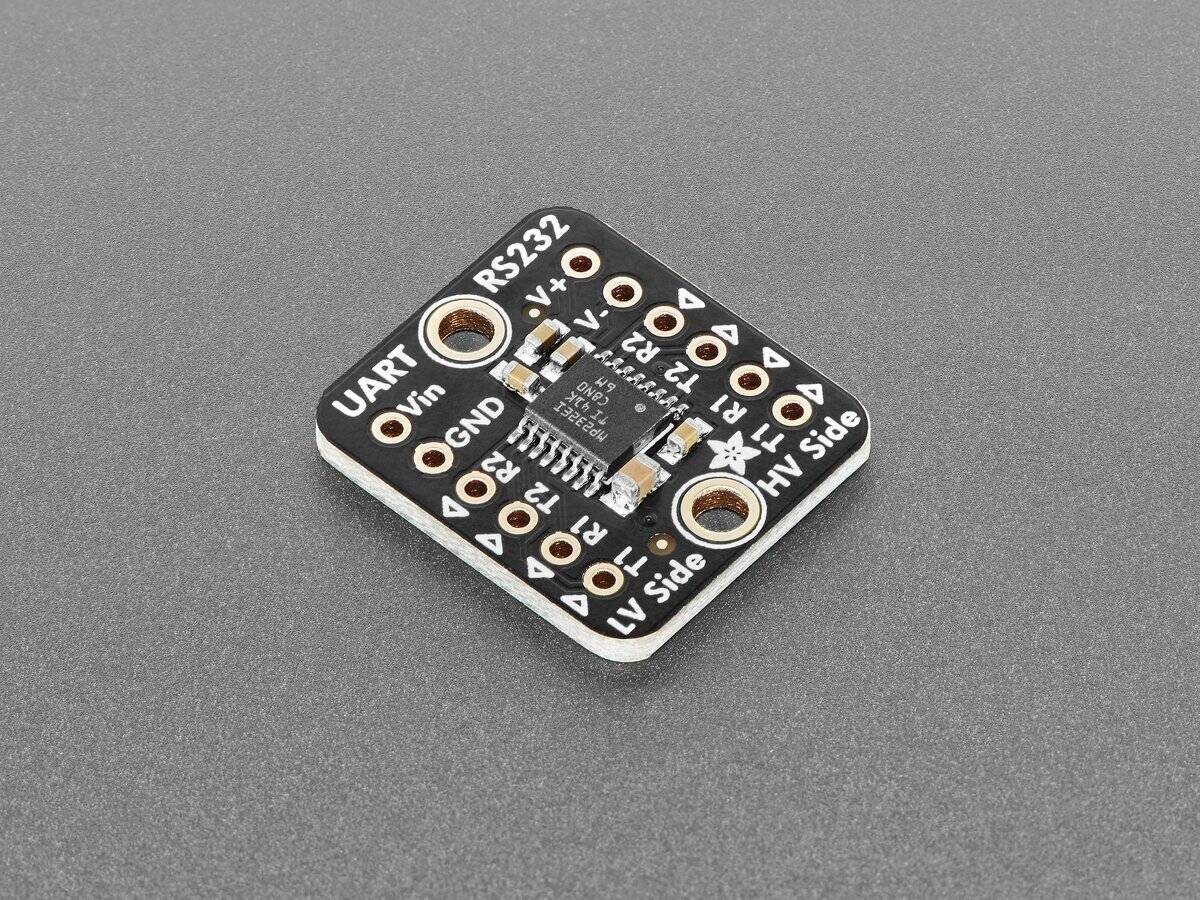

Adafruit RS232 Pal Two Channel UART to RS-232 Level Shifters MAX3232E 5987

Wenn Sie nach einer Schnittstelle zu Telekommunikations-, Retro- oder Industriegeräten suchen, werden Sie wahrscheinlich auf RS-232-Schnittstellen stoßen. Der Adafruit RS232 Pal – Zweikanal-UART-zu-RS-232-Pegelwandler ist in solchen Fällen Ihr Freund, denn er bietet Ihnen zwei Duplexkanäle zur Pegelverschiebung und kümmert sich um die Erzeugung von hoher/negativer Spannung – alles auf einer kostengünstigen Breakout-Platine. Wir verwenden den bewährten MAX3232E, einen klassischen Chip aus der MAX232-Reihe, sodass Sie wissen, dass er für alle Ihre RS-232-Anforderungen bis zu 250Kbit/s hervorragend funktioniert. RS-232 war das, was wir vor USB hatten: ein 9- oder 25-poliger D-Sub-Anschluss, der Daten- und Flusssteuerungsleitungen ermöglichte. Viele Leute erinnern sich vielleicht, dass diese Schnittstellen für Mäuse, Modems, Barcode-Lesegeräte, Fernschreiber und mehr verwendet wurden. Es werden immer noch Geräte mit RS-232-Anschlüssen verkauft, obwohl viele Leute heutzutage einen USB-zu-RS-232-Adapter verwenden. Wenn Sie mit einem Mikrocontroller oder Mikrocomputer über RS-232 kommunizieren möchten, benötigen Sie glücklicherweise nur einen seriellen Anschluss/UART (was so ziemlich jeder Mikrocontroller hat) und einen Pegelwandler. Der Pegelwandler wird benötigt, da die meisten UARTs einen Logikpegel von 0–3,3V oder 0–5V haben, RS-232 jedoch +-6 bis +-10V benötigt. Ja, die Signalspannung wird negativ! Das bedeutet, dass ein spezieller Wandler erforderlich ist, der die besonders hohen und niedrigen Spannungen erzeugen und die Logikpegel sicher umwandeln kann. Natürlich könnten Sie einen einfachen MAX232-Chip kaufen und die erforderlichen Kondensatoren verdrahten, aber diese Karte erledigt das alles für Sie und kann außerdem mit 3,3V Strom und Logik betrieben werden, was viele ältere Chips nicht können. Es unterstützt außerdem 2 Duplexkanäle, sodass Sie sowohl RX als auch TX sowie zwei Flusssteuerungspins wie RTS und CTS haben können. Dieses Breakout wird komplett montiert mit einer UART-Seite für Niederspannungsstrom/Logikpegel und einer RS-232-Seite für Hochspannungssignale sowie den doppelten und negativen Spannungsschienen geliefert, falls Sie diese referenzieren müssen. Wir legen auch einen kleinen Header bei, damit Sie ihn in wenigen Minuten auf ein Steckbrett löten können. MAX3232E-Spezifikationen: ESD-Schutz für RS-232-Bus-Pins ±15 kV (HBM) ±8 kV (IEC61000-4-2, Kontaktentladung) ±15 kV (IEC61000-4-2, Luftspaltentladung) Erfüllt oder übertrifft die Anforderungen der Standards TIA/EIA-232-F und ITU V.28 Funktioniert mit 3-V- bis 5,5-V-VCC-Versorgung Funktioniert mit bis zu 250 kbit/s Zwei Treiber und zwei Empfänger Niedriger Versorgungsstrom: 300 ?A (typisch) Akzeptiert 5-V-Logikeingang mit 3,3-V-Versorgung Produktabmessungen: 20,4 mm x 17,8 mm x 3,0 mm / 0,8 x 0,7" x 0,1" Produktgewicht: 1,3 g / 0,0 oz "
