Adafruit Stereo 20W Class D Audio Amplifier - MAX9744

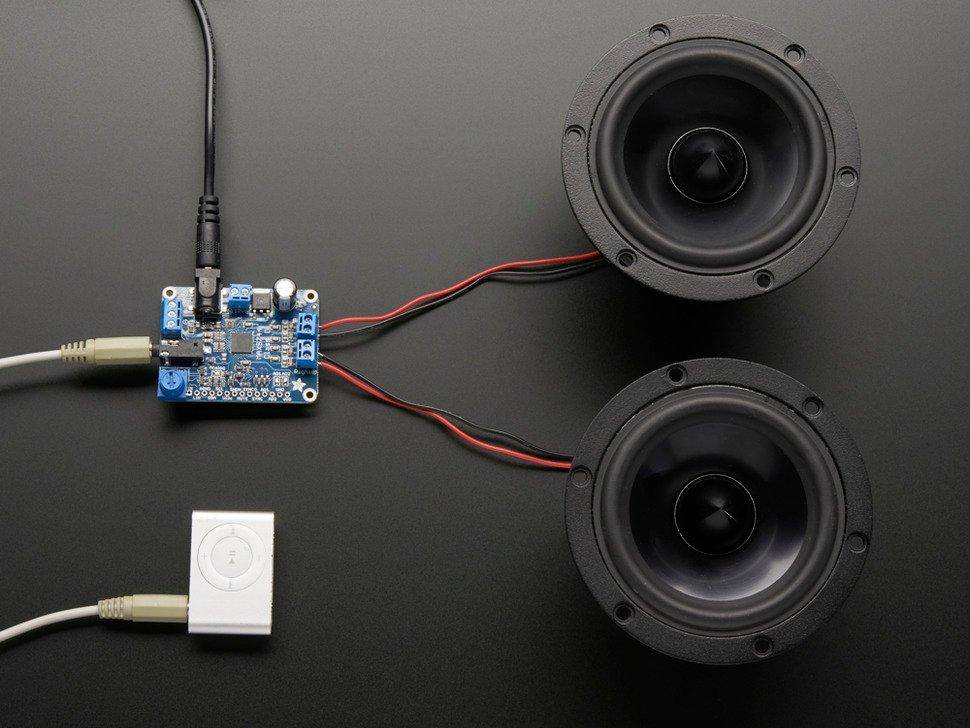

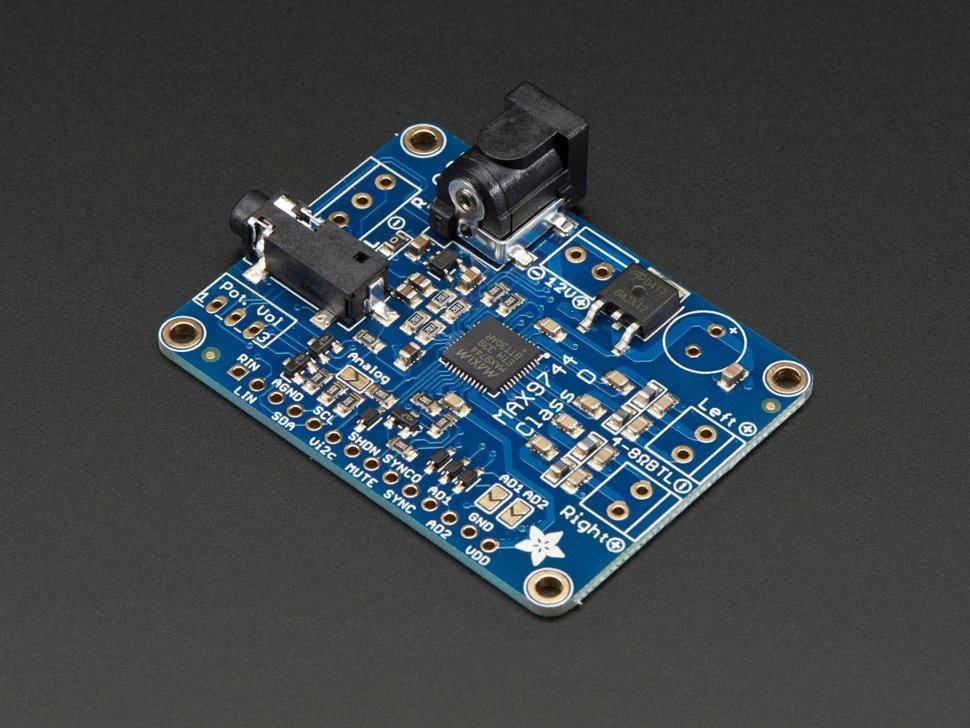

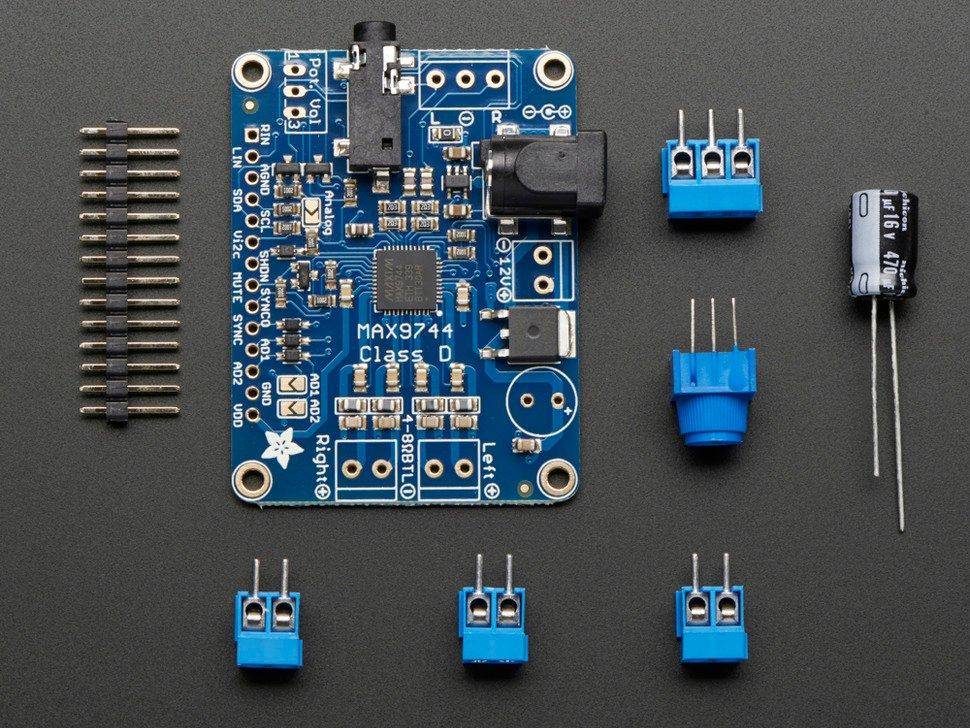

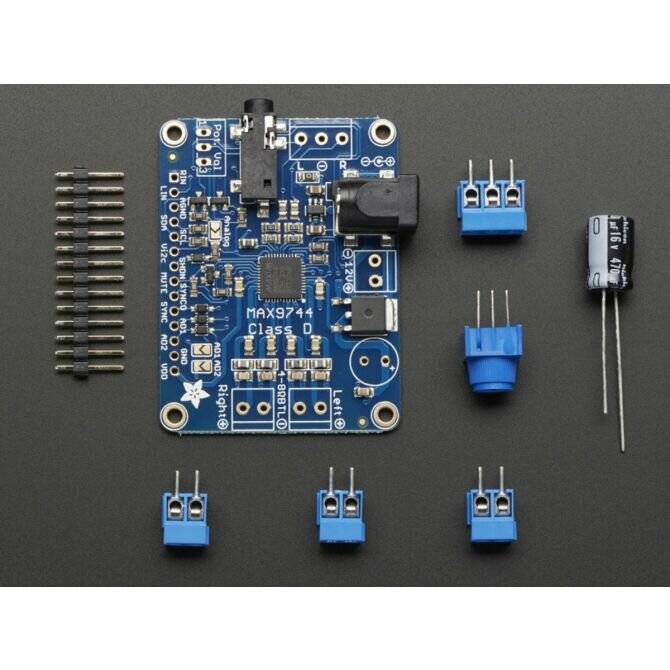

Dieser 20-W-Stereoverstärker hat einen Klasse-D-Verstärker an Bord, der 2 Kanäle mit Lautsprechern mit einer Impedanz von 4–8 Ohm mit jeweils 20 W ansteuern kann. Versorgen Sie es mit 5-12 VDC über die integrierte DC-Strombuchse und stecken Sie den Stereo-Line-Pegel in die 3,5-mm-Stereo-Kopfhörerbuchse und jammen Sie mit Leichtigkeit. Da es Klasse D ist, vollständig kühl läuft, sind keine Kühlkörper erforderlich und es ist extrem effizient - bis zu 93 % Effizienz machen es ideal für tragbare oder batteriebetriebene Rigs. Stromversorgung von 4,5 V bis 14 V Gleichspannung Bis zu 93 % effizient (88–93 % typisch) 20mA Ruhestrom (oder für 1uA Ruhestrom abgeschaltet) Bis zu 29,5 dB maximale Verstärkung Verwenden Sie einen DC- oder AC-gekoppelten Line-Pegel-Eingang, bis zu 3 Vss Filterlose Spread-Spectrum-Modulation senkt abgestrahlte HF-Emissionen von Lautsprecherkabeln 20-W-Stereoausgang (4 Ohm, VDD = 12 V, THD+N = 10 %) Niedriger THD+N von 0,04 % Integrierte Click-and-Pop-Unterdrückung Kurzschluss- und thermischer Überlastungsschutz Jede Bestellung wird mit einem Breakout-Board MAX9744 geliefert, auf dem alle oberflächenmontierten Teile vollständig montiert und getestet sind. Wir enthalten auch 3 x 2-Pin- und 1 x 3-Pin-Klemmenblöcke, einen 470-uF-Netzfilterkondensator und 1KΩ Trimmtopf. Hinweis: Die mit Ihrem Produkt gelieferten Anschlussblöcke können blau oder schwarz sein. Technische Details Abmessungen (ohne 0,1-Zoll-Header oder Klemmenblöcke): Länge: 54 mm Breite: 41 mm Höhe: 2 mm Gewicht: 11 g
