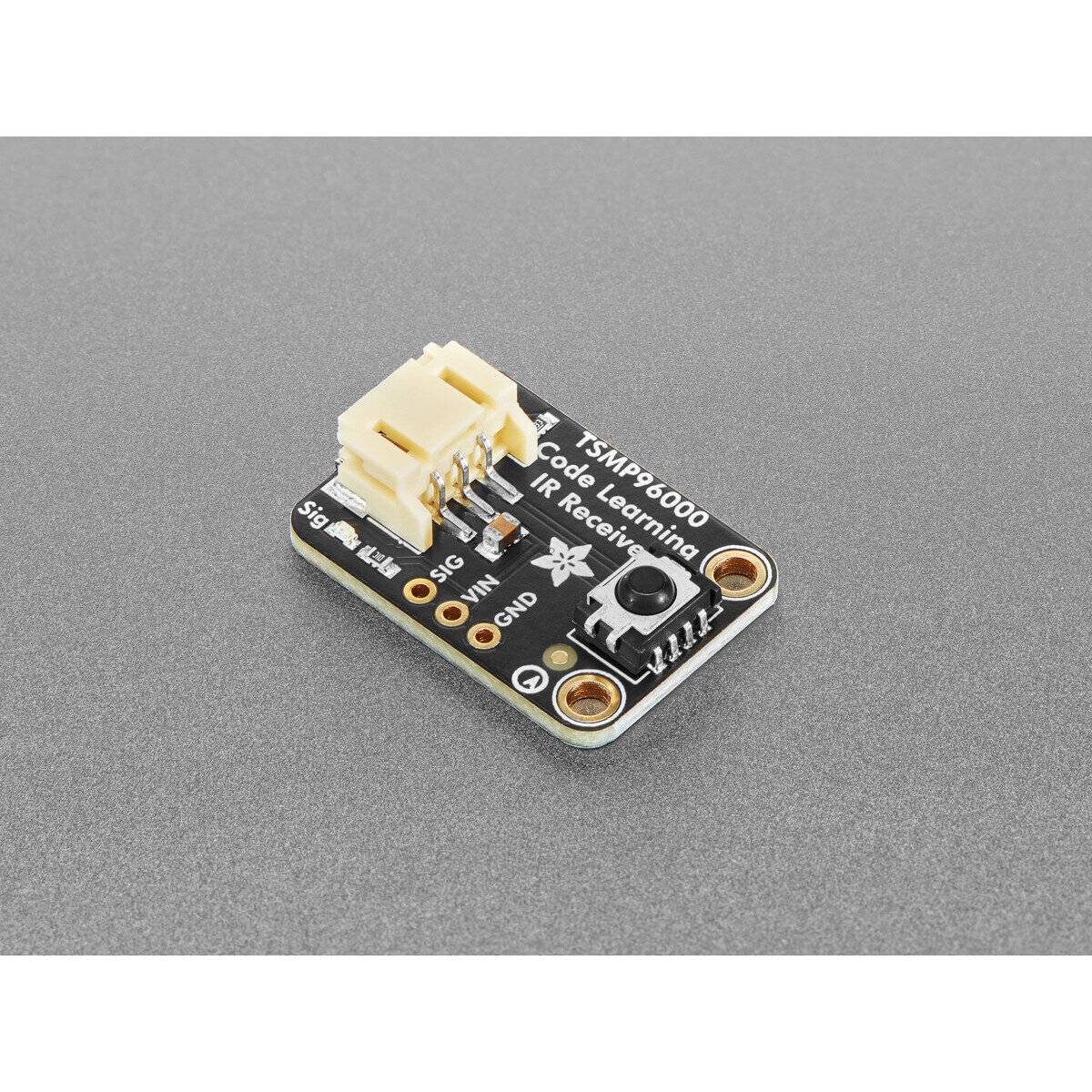

Adafruit TSMP96000 Code Learning" Infrared IR Receiver Breakout STEMMA JST PH 2mm 5970"

Für das klassische Lesen von 38-kHz-Infrarot-Fernbedienungssignalen haben wir einen schönen STEMMA-IR-Empfänger. Wenn Sie jedoch Infrarotsignale von Fernbedienungen mit unterschiedlichen Trägersignalen lesen möchten, insbesondere wenn Sie die Frequenz nicht kennen, kann dieser Adafruit TSMP96000 „Code Learning“ Infrarot-IR-Empfänger-Breakout IR-Signale von 20 bis 60 kHz erkennen und das Trägersignal zur Analyse bereitstellen. Dies wird für „Code-Learning“-Situationen verwendet, in denen Ihr Gerät mit jeder IR-Fernbedienung funktionieren soll. Die Verwendung ist einfach: Versorgen Sie die Platine mit Strom, indem Sie V+ und Masse an 3~5 VDC anschließen, richten Sie eine 20~60-kHz-IR-Fernbedienung auf die Sensoren und drücken Sie einige Tasten. Das modulierte IR-Signal mit intaktem Trägersignal wird über den Signal-Pin in Ihren Mikrocontroller geleitet, der es dann dekodieren muss. Um die Verwendung wirklich einfach zu machen, haben wir eine grüne „Power Good“-LED und eine rote „Signal“-LED. Wenn IR-Fernbedienungssignale von den integrierten Sensoren gelesen werden, blinkt die rote LED, um Sie darüber zu informieren. Diese Platine eignet sich gut für fortgeschrittene IR-Fernbedienungsempfangsprojekte, da Sie aber keinen demodulierten Ausgang erhalten, ist sie für die meisten IR-Dekodierungs-Firmwares nicht geeignet – stellen Sie sicher, dass Sie Code haben, der speziell für das „Code-Lernen“ entwickelt wurde! Mit Montagelöchern und einem Kabel lässt sie sich einfach in Gehäusen und auf Geräten montieren. Mit einem STEMMA JST PH-Kabel mit 2 mm Rastermaß und Headern oder Krokodilklemmen am Ende können Sie diese Platine einfach ohne Löten verdrahten. Jede STEMMA-Platine ist eine vollständig montierte und getestete Leiterplatte, aber ohne Kabel. Zur Verwendung ist kein Löten erforderlich. Technische Details Produktabmessungen: 25,4 x 17,7 x 7,1 mm Produktgewicht: 2,1 g
