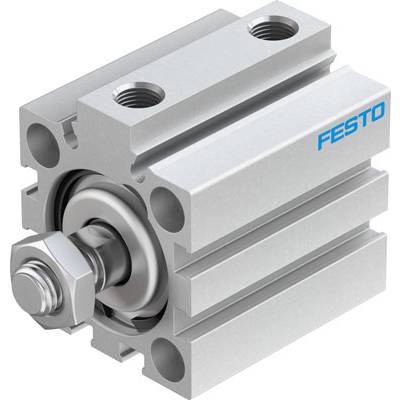

ADVC-32-20-A-P-A Kurzhubzylinder
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Highlights & Details
Kurzhubzylinder ADVC-32-20-A-P-A
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kurzhubzylinder
- Hublänge
20 mm
- Betriebsdruck (max.)
10 bar
- Material (Details)
Aluminium-Knetlegierung
- Herst.-Teilenr.
188217
- Ausführung
Kurzhubzylinder ADVC-32-20-A-P-A für Positionserkennung. Kolbenstangenende mit Außengewinde. Hub=20 mm, Kolben-Durchmesser=32 mm, Basierend auf Norm=(* ISO 6431, * Lochbild, * VDMA 24562), Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig
- Gewicht
380 g
- Dichtungsmaterial
TPE-U(PU)
- Druckluft-Anschluss
G1/8"
- Kolbenstangen-Material
Stahl nicht rostend
- Kolbenstangen-Ø
32 mm
- Kraft (max.)
483 N
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
Dokumente & Downloads
Datenblatt
Datenblatt 1940263 ADVC-32-20-A-P-A Kurzhubzylinder
Beschreibung
Kurzhubzylinder ADVC-32-20-A-P-A für Positionserkennung. Kolbenstangenende mit Außengewinde. Hub=20 mm, Kolben-Durchmesser=32 mm, Basierend auf Norm=(* ISO 6431, * Lochbild, * VDMA 24562), Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebigMerkmale:Typ-Kurzzeichen: ADVCBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: ;; GCWerkstoff-Hinweis: Kupfer- und PTFE-freiWerkstoff Gehäuse: Aluminium-Knetlegierung;;eloxiertProduktgewicht: GBefestigungsart: wahlweise:;;mit Durchgangsbohrung;;mit ZubehörBetriebsdruck: ;; BARSymbol: 00991217Werkstoff Dichtungen: TPE-U(PU)Konstruktiver Aufbau: Kolben;;KolbenstangePneumatischer Anschluss: G1/8Basierend auf Norm: ISO 6431;;Lochbild;;VDMA 24562Werkstoff Deckel: Aluminium-Knetlegierung;;eloxiertDämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: MMKolben-Ø: 32 mmTheoretische Kraft bei 6 bar, Vorlauf: NWerkstoff Kolbenstange: hochlegierter StahlTheoretische Kraft bei 6 bar, Rücklauf: NBewegte Masse: G
