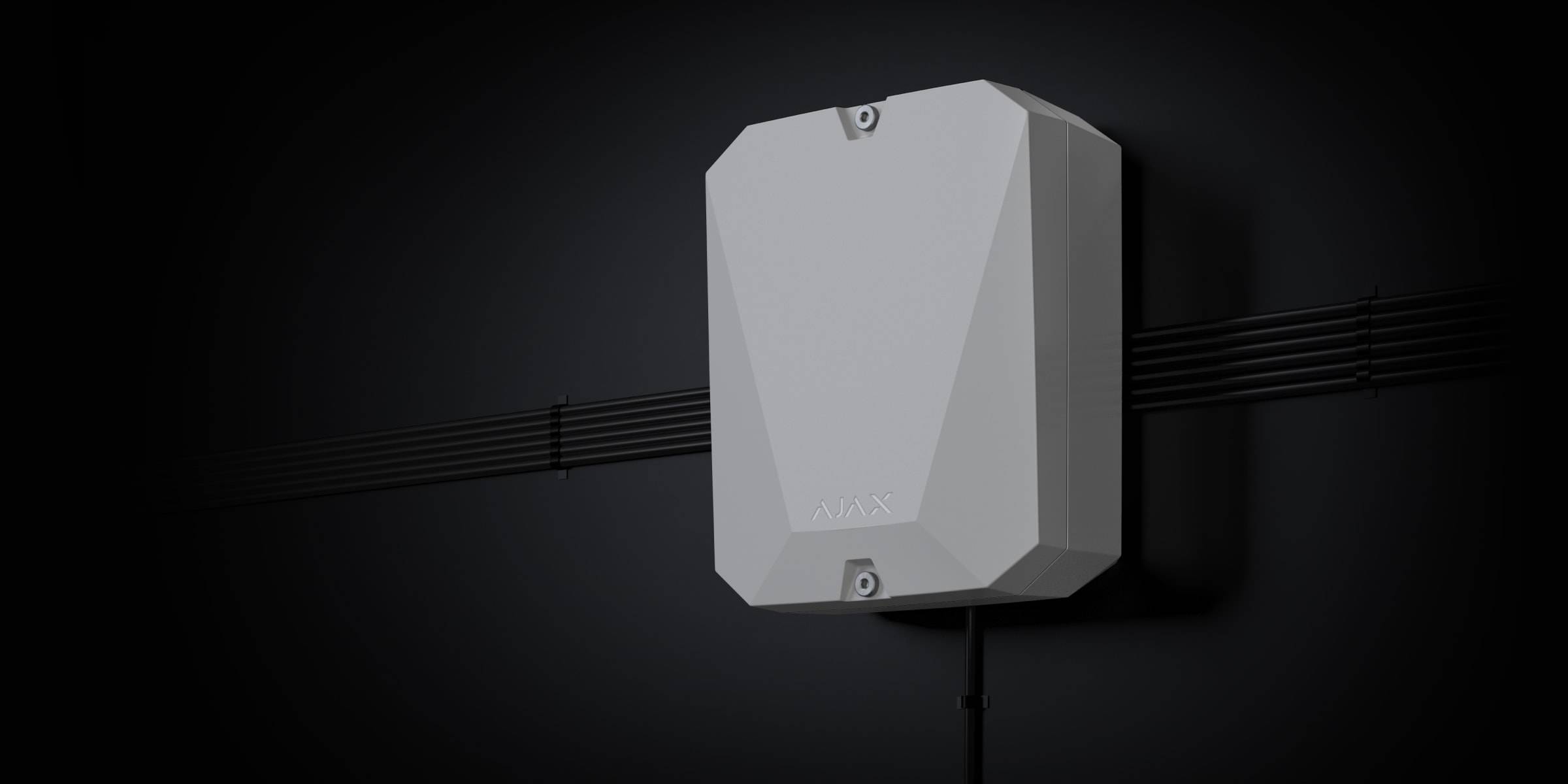

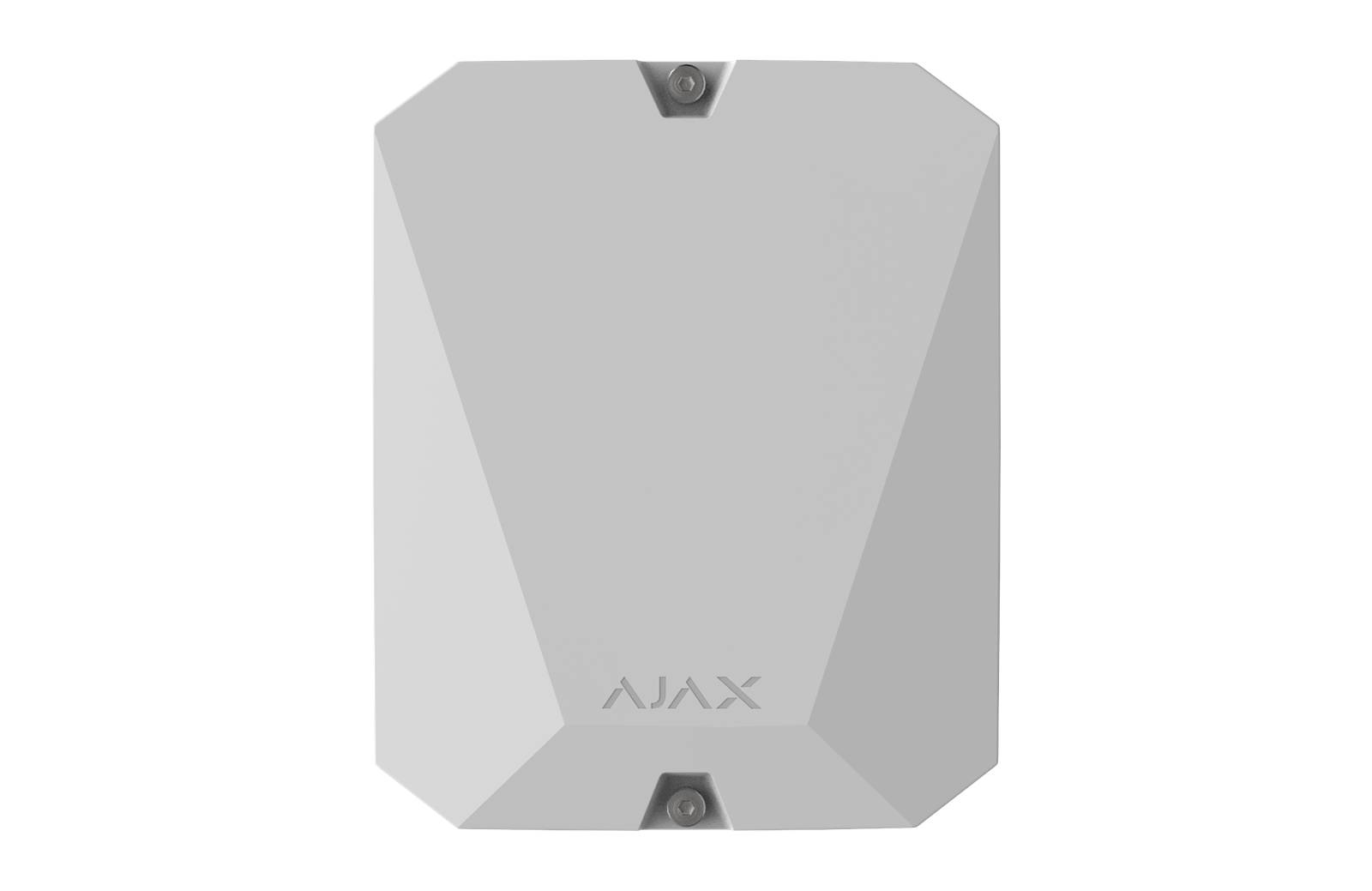

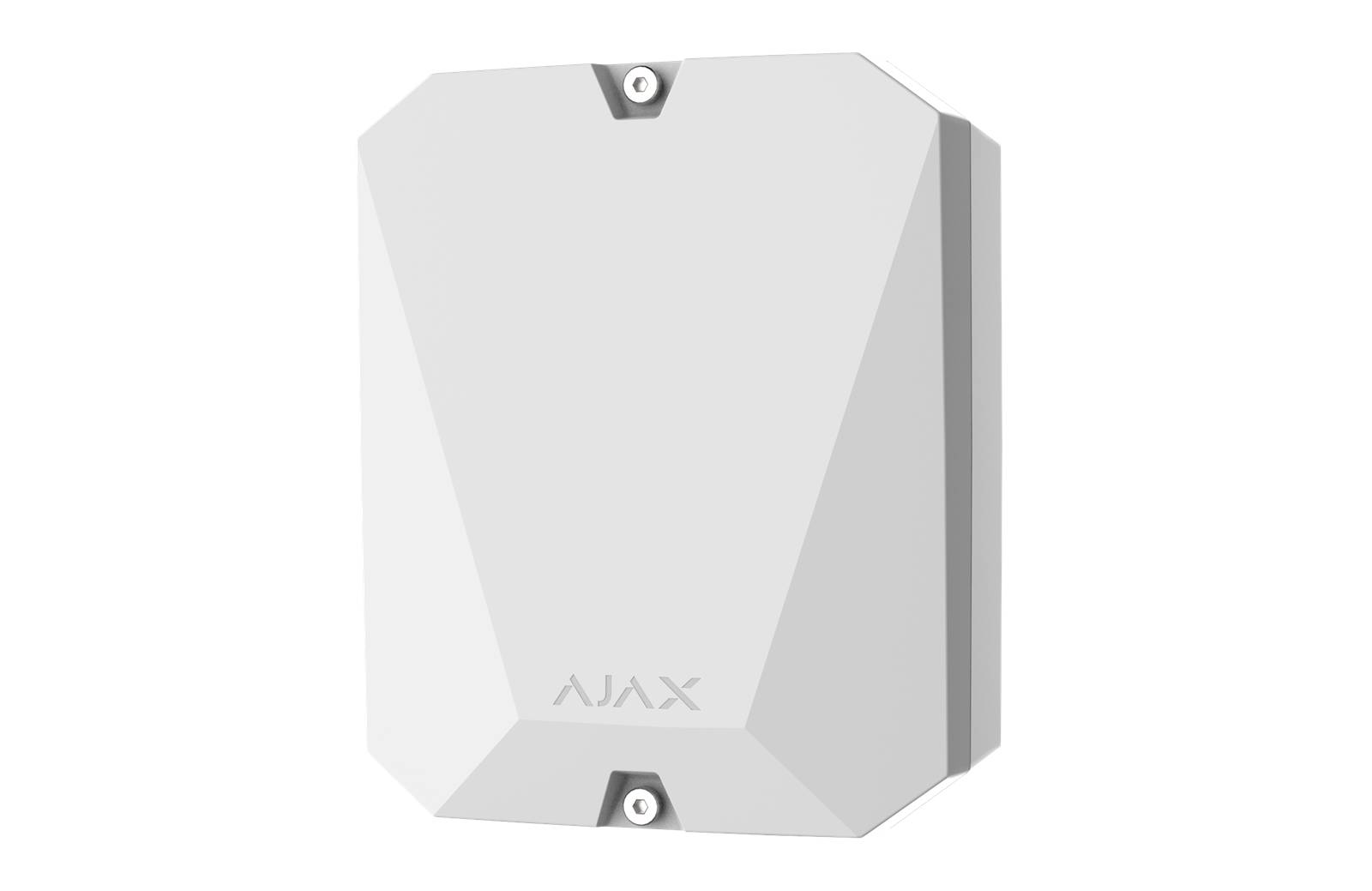

Ajax MultiTransmitter white EU

Kurzfakten für Planung & Modernisierung: Funktion Integrationsmodul (Kabel zu Funk) 18 Meldegruppen • Farbe: Weiß Kompatibilität Ajax Hubs & Repeater Baseline-Serie (Jeweller) Stromversorgung 110–255 V AC Notstrom: 12 V DC (Akku optional) Funkleistung Bis 2.000 m Reichweite Alarmübermittlung in 0,15 s Einsatzszenario: Perfekt für Objekte, in denen bereits Kabelmelder installiert sind. Der MultiTransmitter fungiert als Brücke und macht die Bestandsperipherie "smart". Ajax MultiTransmitter: Die Brücke zwischen Tradition und High-Tech Mit dem Ajax MultiTransmitter white integrieren Sie konventionelle Sicherheitstechnik nahtlos in die moderne Welt von Ajax. Das Modul bietet 18 unabhängige Meldegruppen, an die kabelgebundene Melder (NO/NC) angeschlossen werden können. Dies ermöglicht eine schrittweise Modernisierung von Alarmanlagen, ohne dass Wände aufgestemmt oder neue Kabel gezogen werden müssen. Die weiße Gehäuseausführung sorgt dabei für eine dezente Integration in helle Innenräume oder Technikzentralen. Vorteile für Errichter und Systemhäuser
Wirtschaftlichkeit: Reduziert die Projektkosten durch Weiternutzung funktionierender Bestandsmelder.
Flexibilität: Unterstützt NO, NC sowie Linienabschlusswiderstände (EOL) von 1 kΩ bis 7,5 kΩ.
Sicherheit: Sofortige Alarmierung bei Sabotage oder Kabelbruch an den angeschlossenen Linien.
Skalierbarkeit: Einfache Erweiterung des Systems durch zusätzliche Ajax Funk-Komponenten jederzeit möglich.

Video: Installation & Funktionsweise Praxis-Tipp:
Das Video veranschaulicht, wie einfach die Einbindung kabelgebundener Zonen erfolgt. Nutzen Sie die 18 Gruppen, um Melder logisch nach Räumen oder Funktionen zu trennen, was die Fehlersuche und Wartung erheblich vereinfacht. Zuverlässige Stromversorgung und Notstrom-Konzept Das Integrationsmodul wird direkt an das 230-V-Netz angeschlossen. Um auch bei einem Stromausfall die volle Funktionalität der angeschlossenen Melder zu gewährleisten, bietet das Gehäuse Platz für einen 12-V-Notstromakku (4 Ah oder 7 Ah Kapazität). Der MultiTransmitter versorgt die angeschlossenen Melder zudem mit 12 V DC (bis zu 1 A Gesamtstrom), was die Installation zusätzlicher Netzteile im Feld oft überflüssig macht. Planungs- & Installationshinweis:
• Nur für den Einsatz in Innenräumen geeignet.
• Programmierbare Alarmverarbeitung: Wählen Sie zwischen Impuls oder bistabilem Modus je nach Meldertyp.
• Kompatibel mit allen Ajax Hubs und Funk-Repeatern (ReX/ReX 2).
• Der Linienabschlusswiderstand ist bequem per App konfigurierbar. Technische Daten
Artikeltyp: Integrationsmodul für kabelgebundene Melder
Linie: Baseline
Anzahl Meldegruppen: 18
Unterstützte Kontakttypen: NO, NC (mit/ohne EOL-Widerstand)
Abschlusswiderstand (programmierbar): 1 kΩ bis 7,5 kΩ
Alarmverarbeitung: Impuls oder bistabil
Übermittlungszeit Alarmsignal: 0,15 Sekunden
Funkprotokoll: Jeweller (bidirektional)
Funkreichweite: bis zu 2.000 m (Sichtlinie)
Spannungsversorgung: 110–255 V AC, 50/60 Hz
Notstrom-Option: 12 V DC (für 4 Ah oder 7 Ah Akku, nicht enthalten)
Melder-Stromversorgung: 12 V DC / max. 1 A (Gesamt)
Sabotageschutz: Gehäuse-Tamper vorhanden
Zertifizierung: Sicherheitsstufe 2, Umweltklasse II
Betriebstemperatur: -10 °C bis +50 °C
Abmessungen: 196 × 238 × 100 mm
Gewicht: 805 g
Farbe: Weiß

Häufige Fragen (FAQ) Kann ich jeden kabelgebundenen Melder an den MultiTransmitter anschließen? Ja, solange der Melder über einen NO- oder NC-Kontakt verfügt. Das Modul unterstützt zudem verschiedene Abschlusswiderstände, was die Kompatibilität mit fast allen konventionellen Meldern sicherstellt. Wie viele Melder können pro Gruppe angeschlossen werden? Es wird empfohlen, einen Melder pro Gruppe anzuschließen, um eine präzise Lokalisierung im Alarmfall zu ermöglichen. Technisch können jedoch mehrere Kontakte in Reihe (NC) oder parallel (NO) geschaltet werden. Ist der Akku für den Notstrombetrieb im Lieferumfang enthalten? Nein, ein 12-V-Akku (4 Ah oder 7 Ah) muss separat erworben werden. Das Gehäuse ist jedoch bereits für die Aufnahme dieser Akkutypen vorbereitet. Benötige ich für die kabelgebundenen Melder ein separates Netzteil? In den meisten Fällen nicht. Der MultiTransmitter stellt 12 V DC (bis zu 1 A) zur Versorgung der angeschlossenen Peripherie bereit. Zuverlässigkeit & Integration
Hybrid-Lösung: Verbindet die Stabilität von Kabel-Installationen mit der Flexibilität von Ajax Funk.
Zukunftssicher: Macht alte Anlagen bereit für Smart-Home-Szenarien und moderne Leitstellen-Protokolle.
Enorme Reichweite: Dank Jeweller-Technik auch in großen Objekten sicher vernetzt.
Professionelles Gehäuse: Ausreichend Platz für saubere Verdrahtung und Notstrom-Backup.

Integrations-Kompass: Welches Modul benötigen Sie? Die vier Profi-Module von Ajax im schnellen Funktions-Check: 230V WallSwitch Zweck: Schalten von Hochspannung (Licht, Steckdosen, Boiler).
Besonderheit: Integrierter Stromzähler zur Verbrauchskontrolle. 12/24V Relay Zweck: Potentialfreies Schalten von Niederspannung (Tore, Türöffner).
Besonderheit: "Trockener Kontakt" – trennt Steuerkreis und Lastkreis. INPUT Transmitter Zweck: Macht einen kabelgebundenen Melder (z.B. Gas, Wasser) funkfähig.
Besonderheit: Passt oft direkt in das Gehäuse des Drittmelders. MULTI MultiTransmitter Zweck: Modernisierung alter Alarmanlagen (bis zu 18 Zonen).
Besonderheit: Bindet ganze Bestandsverkabelungen in das Ajax System ein. Tipp: Nutzen Sie das Relay für Zutrittskontrolle (z.B. BURG-WÄCHTER) und den WallSwitch für Energiemanagement.
