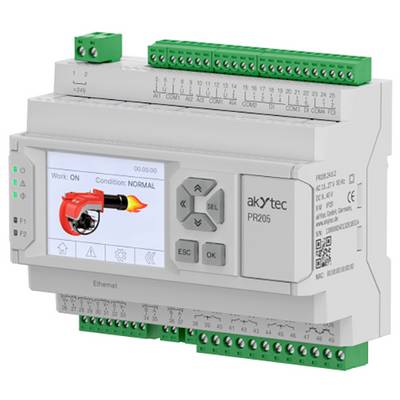

Industrielle Steuerungstafel PR205 zeigt einen Bildschirm mit dem Status 'Arbeit: EIN' und einer Grafik einer Brennerflamme, die einen Normalbetrieb anzeigt.

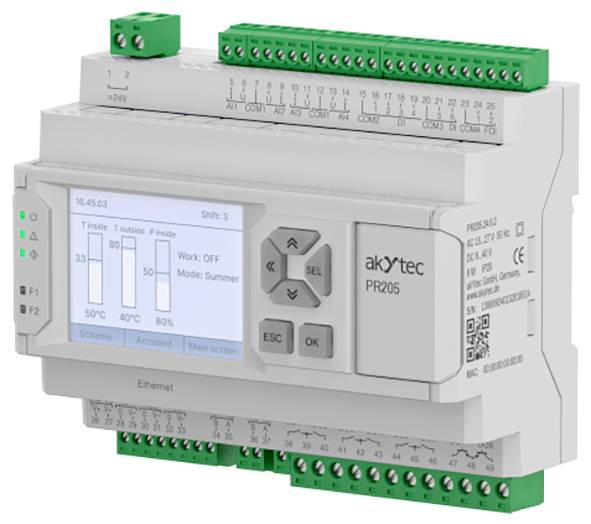

Ein Gerät mit der Bezeichnung 'akYtec PR205', das ein digitales Display mit Datenfeldern zeigt, die als 'Arbeit: AUS' und 'Modus: Sommer' gekennzeichnet sind. Mehrere Anschlussklemmen sind oben und unten sichtbar.

1/2

1 Stück

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (298,32 € / Stück)

€

nur 49,90 €

Nur noch 1 Stück verfügbar

Rechtliche Bedenken melden

Highlights & Details

PR205.24.5.2, programmierbares Relais

HMI: Grafikbildschirm und Tasten.
Grafikfarbbildschirm (2,4 Zoll Diagonale, Auflösung 320 x 240 Pixel)
Sechs mechanische Tasten, vom Benutzer anpassbar
Fünf LEDs: drei Service- und zwei Benutzer-LEDs
Optimale Kombination von Ein- und Ausgängen
4 analoge Eingänge: PT1000, NTC/PTC, 4...20 mA/0...10 V, diskreter Modus
3 universelle analoge Ausgänge: 4...20 mA/0...10 V
6 digitale Eingänge (Spannungsversorgung 24 V)
2 schnelle digitale Eingänge bis 100 kHz
8 digitale Ausgänge (E/M-Relais und Transistortasten)
Kommunikationsfunktionen
Ethernet-Schnittstelle, Master/Slave-Modus, Modbus TCP:
Direkter Zugriff auf den akYtec Cloud-Dienst
PC-Verbindung zur Programmkonfiguration und -aufzeichnung
Konfiguration in akYtec ToolPro
Prozessvisualisierung mit Bedienpanels und SCADA
E/A-Erweiterung mit akYtec Mx210-Modulen
Bis zu 2 RS-485-Schnittstellen, Master/Slave-Modus, Modbus RTU/ASCII:
Integration in SCADA-Systeme
Prozessvisualisierung mit Bedienpanels
Erweiterung der Ein-/Ausgänge durch akYtec Mx110-Module
Steuerung externer Geräte: Frequenzumrichter, Sensoren usw.
PC-Anschluss zur Konfiguration und Programmaufzeichnung
Kompaktes modulares Gehäuse mit einer Breite von 7 Modulen
Abnehmbare Klemmenblöcke für eine einfache Installation
Schneller Batteriewechsel
Betrieb
2 Netzteilmodifikationen: ~/=24 V
Erweiterung der Ein-/Ausgangskanäle durch PRM-Module
Betrieb in unbeheizten Räumen: -20…+55 °C
Konfiguration und Programmaufzeichnung über USB, Ethernet

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Min. Betriebsspannung: 20 V DC
Max. Betriebsspannung: 36 V DC
Betriebsspannung: 24 V DC
Anzeige: Ja
Produkttyp: SPS-Steuerung
Anzahl der Relaisausgänge (max.): 6
Höhe: 58 mm
Länge: 123 mm
Breite: 108 mm
IP-Schutzart: IP20
Hersteller-Teilenummer: 156317
Abmessung: 123 x 108 x 58 mm (L x B x H)
Echtzeituhr: Ja
Schnittstellen: 1 x Ethernet, 2 x RS485
Anzahl der digitalen Eingänge (max.): 6
Anzahl der schnellen digitalen Eingänge (max.): 2
Anzahl der analogen Eingänge (max.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm usw.): 4
Anzahl der analogen Ausgänge (max.) (4...20 mA/0...10 V): 3
Unterstützte Protokolle: Modbus TCP / RTU / ASCII (master / slave)
Uhr: Echtzeituhr
Programmspeicher: ROM 224 kB / Retain 60 kB
Modeltyp: PR205.24.5.2
Anzahl der Transistorausgänge (max.): 2
Anzahl Erweiterungsmodule: 2
Anschlussart (Details): DIN-Schiene (Schaltschrank / Verteilerkasten)
Max. Umgebungstemperatur: +55 °C
Min. Umgebungstemperatur: -20 °C

Produkt-Art: SPS-Steuerrelais

Anzahl analoge Eingänge max.: 4

Anzahl analoge Ausgänge max.: 3

Anzahl digitale Eingänge max.: 6

Anzahl Relais Ausgänge max.: 6

Unterstützte Protokolle: Modbus TCP / RTU / ASCII (master / slave)

Betriebsspannung min.: 20 V/DC

Betriebsspannungsbereich: 20 - 36 V/DC

Betriebsspannung max.: 36 V/DC

Betriebsspannung: 24 V/DC

: IP20

Typ: PR205.24.5.2

Herst.-Teilenr.: 156317

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553333 akYtec PR205.24.5.2 156317 SPS-Steuerrelais 24 V/DC

Beschreibung

Der PR205 ist eine kompakte SPS mit Ethernet-Schnittstelle und grafischem Display. Die benutzerfreundliche und übersichtliche Benutzeroberfläche erleichtert die Einrichtung und das Verständnis der Informationen erheblich. Mithilfe der kostenlosen ALP-Programmierumgebung kann das Gerät eine optimale Konfiguration analoger und diskreter E/A zur Steuerung von Lüftungs-, Heizungs- und Klimaanlagen realisieren. Über Ethernet- und RS-485-Schnittstellen können zusätzliche Module angeschlossen werden. Außerdem ist die Informationsausgabe an die übergeordnete Ebene, die Steuerung weiterer Systemelemente sowie die Ausgabe von Informationen in die akYtec-Cloud möglich.
Zur Erweiterung der eigenen Ein-/Ausgänge können die akYtec PRM-Erweiterungsmodule über den internen Bus direkt an die SPS angeschlossen werden. Die Algorithmen werden vom Benutzer in FBD-Sprache mit Unterstützung von Funktionsblöcken in der freien Programmierumgebung ALP auf ST geschrieben.
Das Hochladen und Konfigurieren des Algorithmus erfolgt über Micro-USB, Ethernet oder RS-485.

Der PR205 ist ein neues, programmierbares Relais mit Grafikdisplay und Ethernet-Schnittstelle. Es kombiniert eine optimale Konfiguration analoger und diskreter Ein-/Ausgänge zur Steuerung von Lüftungs-, Heizungs- und Klimaanlagen. Die Anzahl der Ein-/Ausgänge kann durch den Einsatz der akYtec Erweiterungsmodule PRM erhöht werden. Bei Bedarf kann die Anzahl der E/A mit den akYtec Erweiterungsmodulen PRM erhöht werden.
Der grafische Farbbildschirm ermöglicht die Erstellung komfortabler und übersichtlicher Benutzeroberflächen. Dadurch werden die Konfiguration und die Wahrnehmung von Informationen erheblich vereinfacht.
Über die Ethernet-Schnittstelle kann das Gerät in verteilte Systeme integriert werden. Zudem ist eine Erweiterung der Ein- und Ausgänge mithilfe von akYtec Mx210-E/A-Modulen sowie eine Fernsteuerung und -verwaltung von Geräten mithilfe des akYtec-Cloud-Dienstes möglich. Der PR205 verfügt über zwei integrierte RS-485-Schnittstellen, die für die Datenübertragung an die übergeordnete Ebene sowie für die Steuerung anderer Systemelemente genutzt werden können.
Der PR205-Algorithmus wird vom Benutzer in der kostenlosen ALP-Programmierumgebung erstellt. Dadurch ist die Erstellung individueller Benutzeralgorithmen möglich, bei denen alle Systembesonderheiten berücksichtigt werden können.
