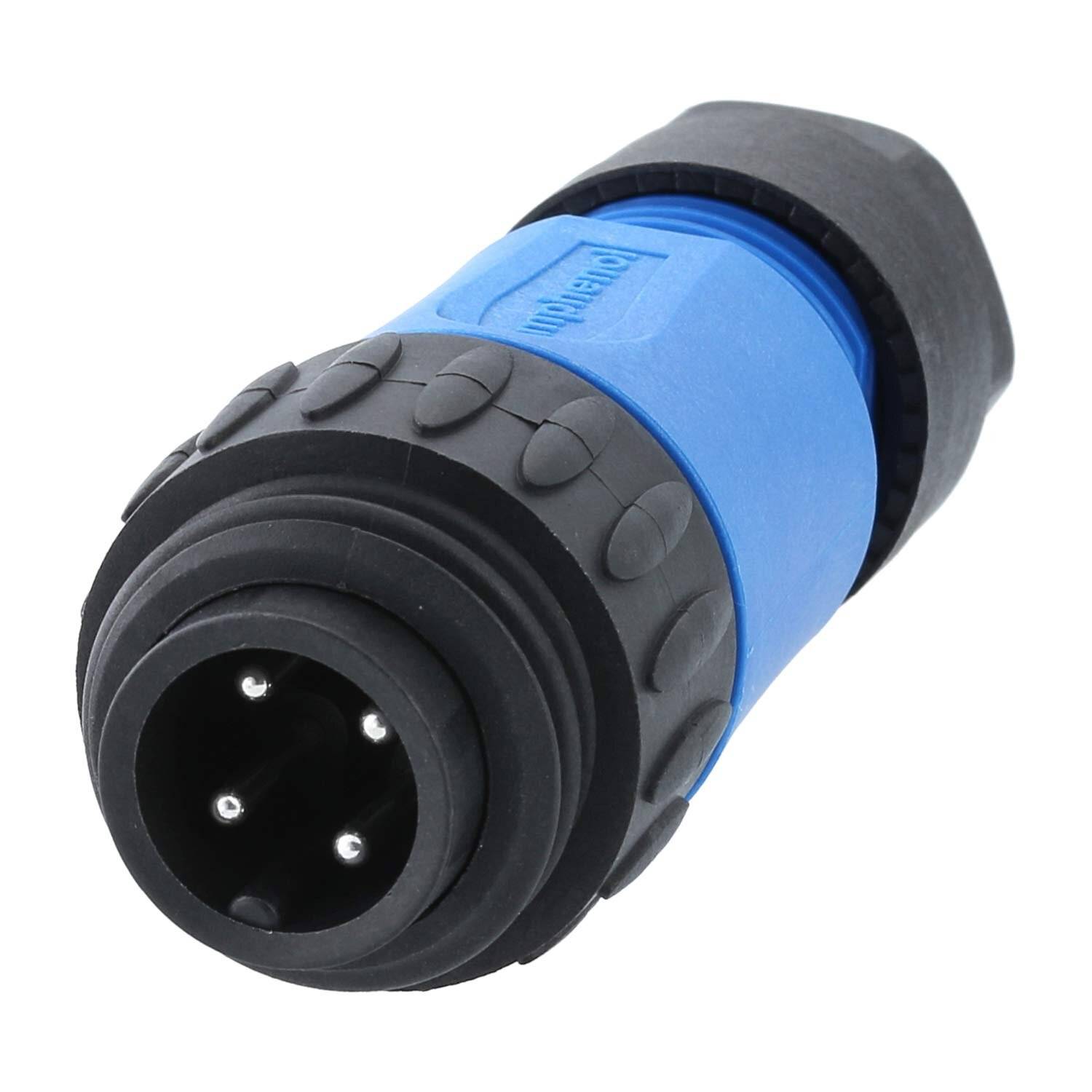

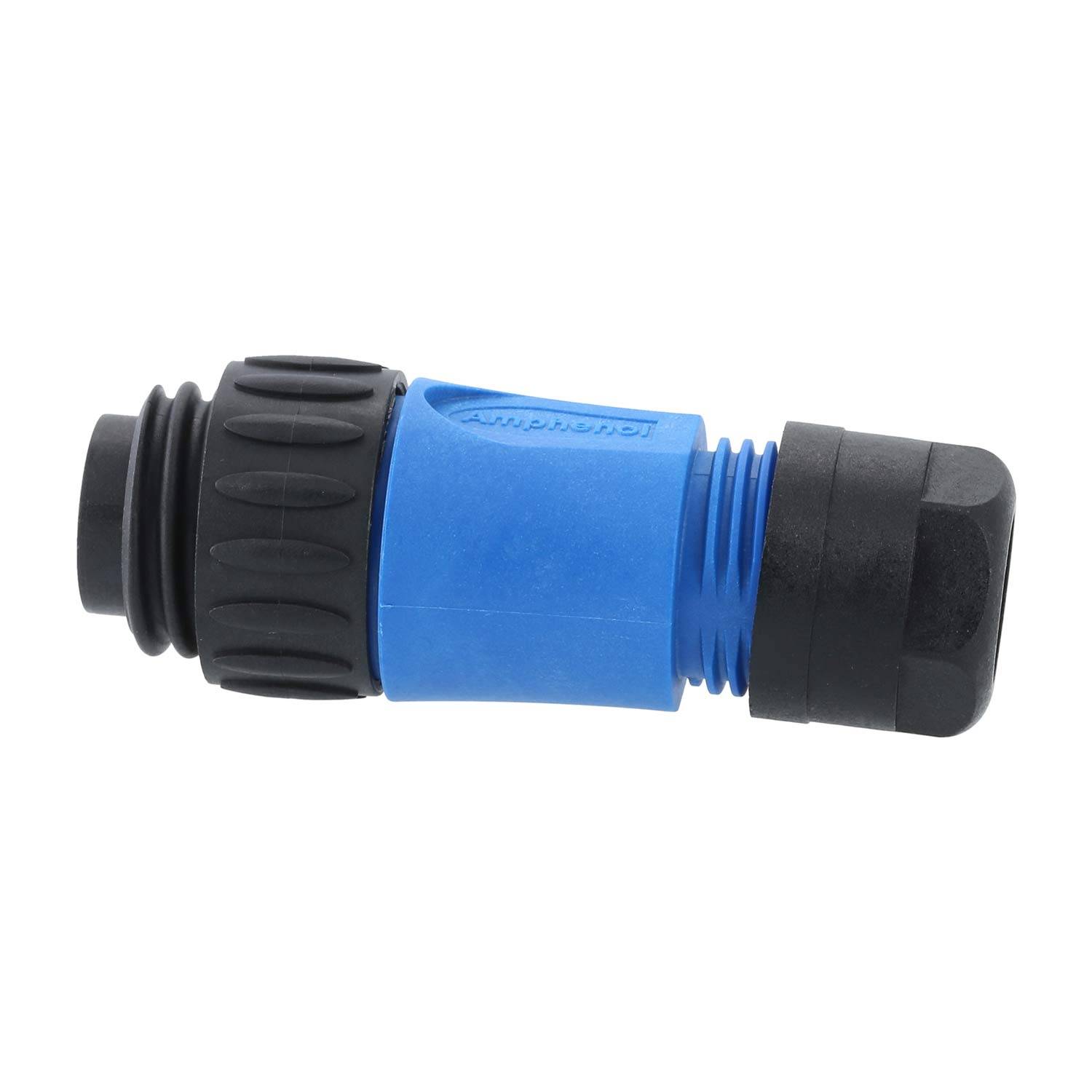

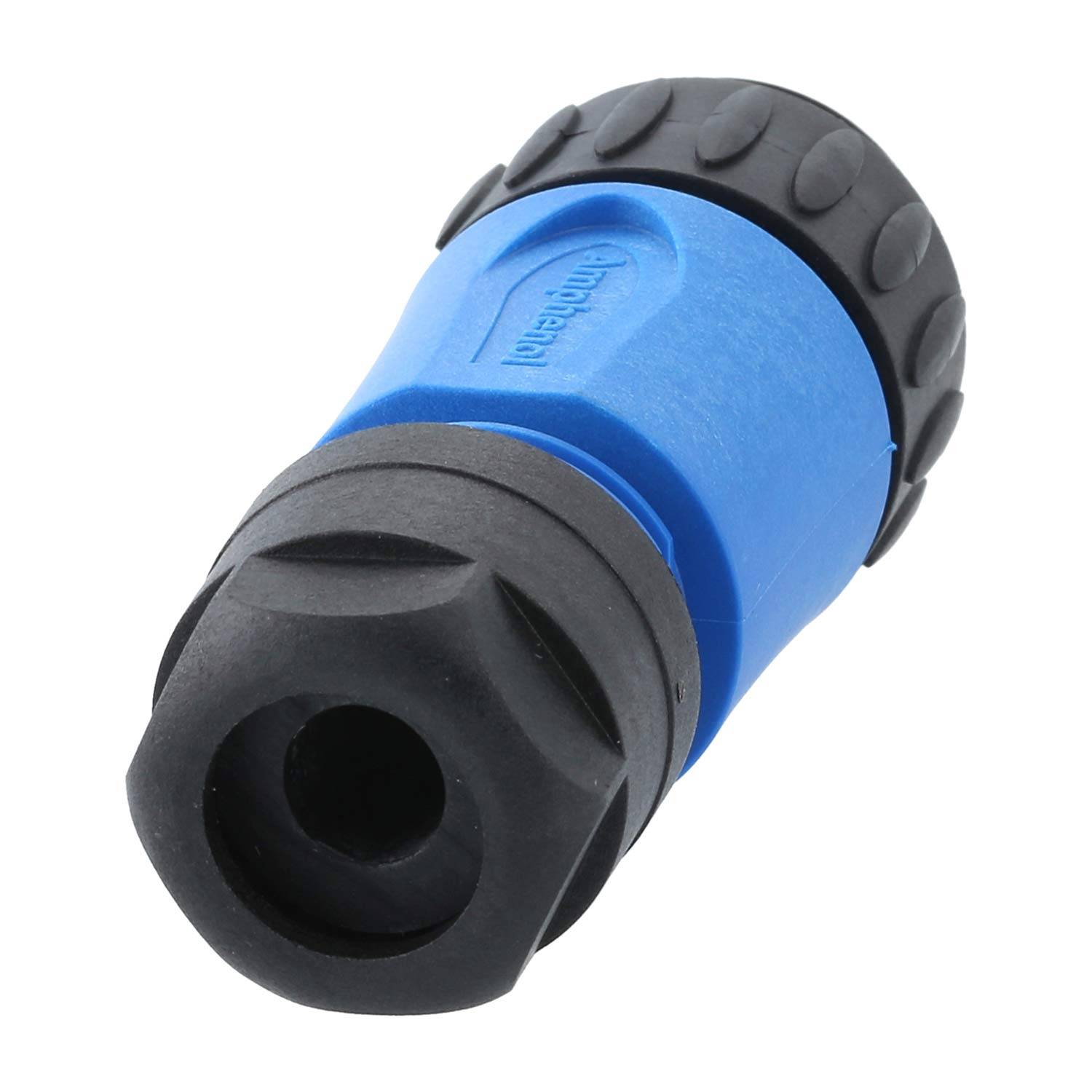

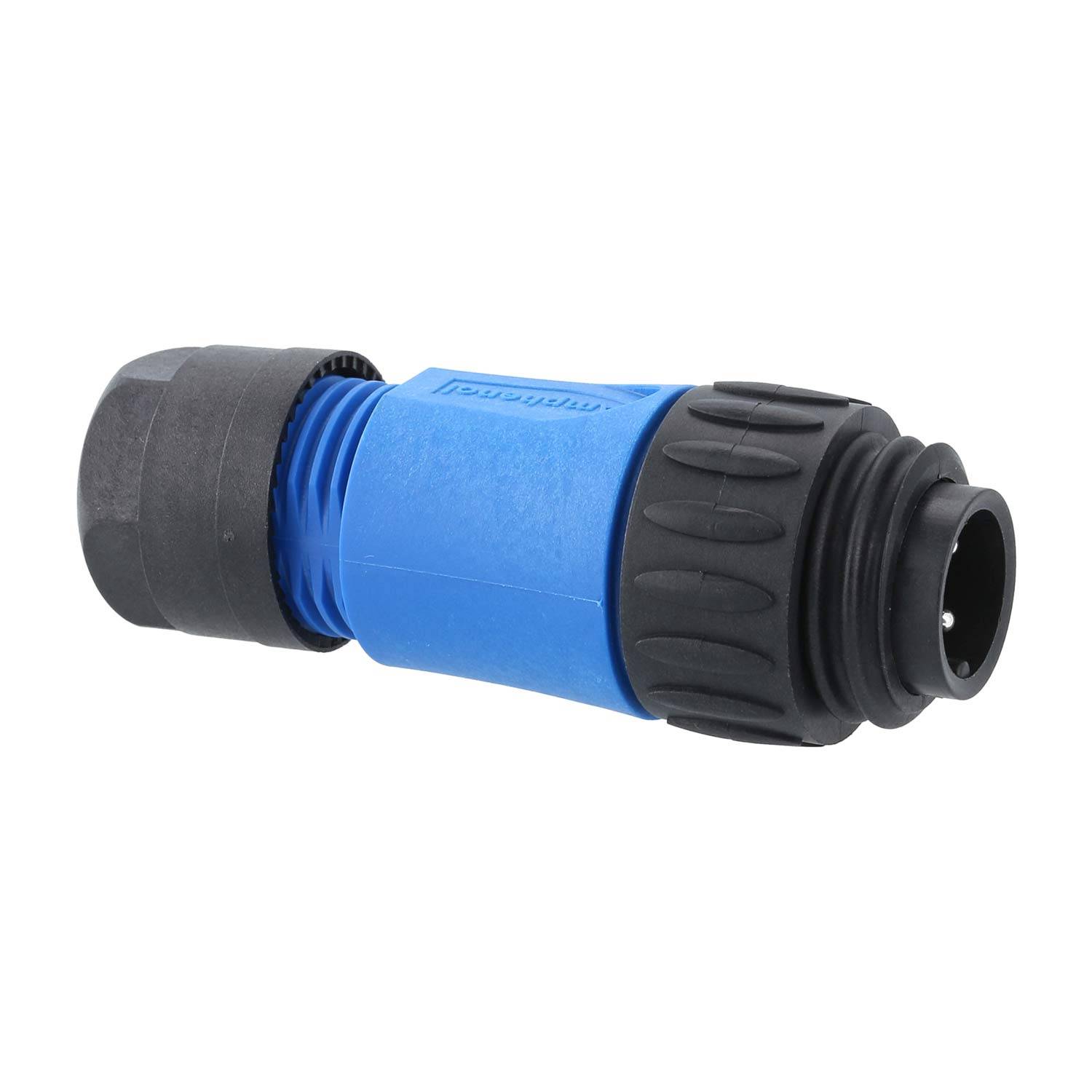

Amphenol RD24-KSG Kabelsteckverbinder gerade Stift Schraubanschluss, Polzahl 3+PE Kabelabgang gerade, Klemmbereich
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
M58 Kabelsteckverbinder
AWG
AWG18-AWG14
Anschluss-Querschnitt
0.75-2.5 mm²
Bemessungsspannung
400 V
Bemessungsstrom
22 A
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
10,27 €
25
5% = 0,49 €
9,78 €
50
9% = 0,93 €
9,34 €
100
17% = 1,72 €
8,55 €
200
23% = 2,37 €
7,90 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (10,27 € / Stück)
10,27 €
zzgl. MwSt.
6,95 €
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Typ: Kabelsteckverbinder
- Serie: RD24
- Bauart: Stift
- Bauform: gerade
- Anschlusstechnik: Schraubanschluss
- Polzahl: 4-polig 3+PE
- Beschriftung: 1 - 3
- Anschlussgewinde: RD24x3,175
- Verriegelungsart: Schraubverriegelung
- Bemessungsspannung / Spannung: 400V
- Bemessungsstrom / Strom: 22A (40°C)
- Bemessungsstoßspannung: 6kV
- Verschmutzungsgrad: 3
- Überspannungskategorie: III
- Querschnitt / mm²: 0,75mm²-2,5mm²
- Querschnitt / AWG: AWG18-AWG14
- Kabelabgang / Abgang: gerade
- Kabelabgang / Anzahl: 1
- Klemmbereich: 6,0mm - 12,5mm

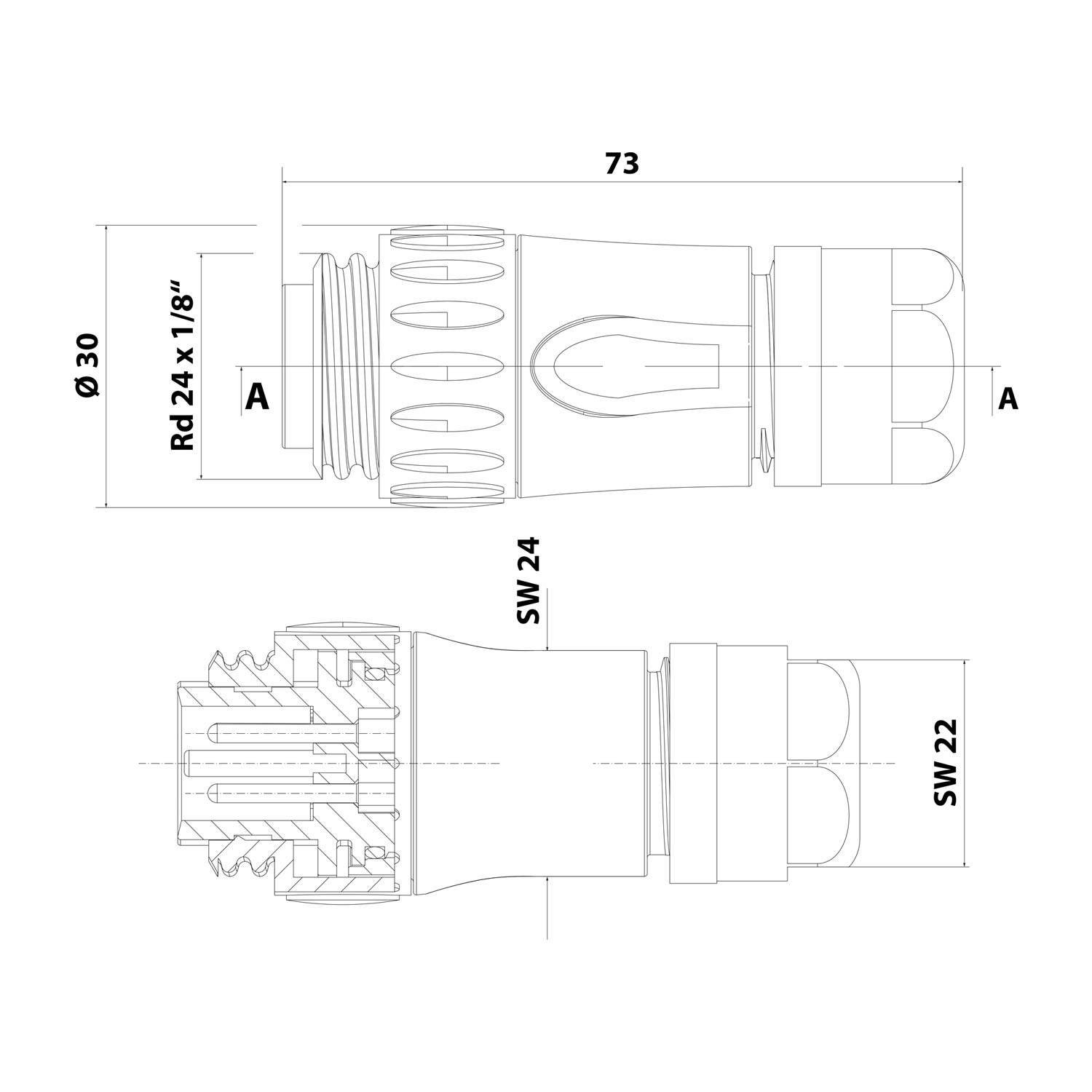

- Maße / Länge: 73,0mm
- Maße / Durchmesser: 30,0mm
- Schlüsselweite: SW22 / SW24
- Kontaktdurchmesser: 2,0mm
- Temperaturbereich: -40°C bis 100°C
- Steckzyklen: >=500
- IP Schutz / Schutzart: IP65/IP67
- Werkstoff / Gehäuse: Polyamid (PA)
- Werkstoff / Isolierstoff: Polyamid (PA)
- Werkstoff / Kontakt: Kupferlegierung
- Werkstoff / Kontaktoberfläche: versilbert (Ag)
- Farbe / Farbton: schwarz / blau
- Zulassungen / Normen / Brandverhalten nach UL: V0 nach UL94
- Merkmale: - Zugentlastung mit Klemmkäfig.
- Übereinstimmende Angaben: eco|mate RD24 Kunststoffsteckverbinder, Amphenol Stecker, Rundsteckverbinder
- Produkt-Art
M58 Kabelsteckverbinder
AWG18-AWG14
- Anschluss-Querschnitt
0.75-2.5 mm²
- Bemessungsspannung
400 V
- Bemessungsstrom
22 A
- Gehäuse-Material
Polyamid
- Gesamtpolzahl
4 + PE
- Größe
Klemmbereich 6.0 - 12.5 mm
- Herst.-Teilenr.
C01620H00310010
- Inhalt
1 St.
- Kontaktmaterial
versilbert
- Maßangaben
73.0 mm
- Polzahl
4
- Durchmesser
30.0 mm
- Typ
C01620H00310010
- Verschluss
Schraubverriegelung
- Voreilender Kontakt (PE)
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 930645965 Amphenol RD24-KSG Kabelsteckverbinder gerade Stift Schraubanschluss, Polzahl 3+PE Kabelabgang gerade, Klemmbereich
Beschreibung
C01620H00310010 Amphenol RD24-KSG Kabelsteckverbinder gerade Stift Schraubanschluss, Polzahl 3+PE Kabelabgang gerade, Klemmbereich 6,0mm - 12,5mm: Typ: Kabelsteckverbinder Serie: RD24 Bauart: Stift Bauform: gerade Anschlusstechnik: Schraubanschluss Polzahl: 4-polig 3+PE Beschriftung: 1 - 3 Anschlussgewinde: RD24x3,175 Verriegelungsart: Schraubverriegelung Bemessungsspannung: Spannung: 400V Bemessungsstrom: Strom: 22A (40°C) Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Überspannungskategorie: III Querschnitt: mm²: 0,75mm²-2,5mm² AWG: AWG18-AWG14 Kabelabgang: Abgang: gerade Anzahl: 1 Klemmbereich: 6,0mm - 12,5mm Maße: Länge: 73,0mm Durchmesser: 30,0mm Schlüsselweite: SW22 / SW24 Kontaktdurchmesser: 2,0mm Temperaturbereich: -40°C bis 100°C Steckzyklen: >=500 IP Schutz: Schutzart: IP65/IP67 Werkstoff: Gehäuse: Polyamid (PA) Isolierstoff: Polyamid (PA) Kontakt: Kupferlegierung Kontaktoberfläche: versilbert (Ag) Farbe: Farbton: schwarz / blau Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Zugentlastung mit Klemmkäfig. Übereinstimmende Angaben: eco|mate RD24 Kunststoffsteckverbinder, Amphenol Stecker, Rundsteckverbinder
Lieferumfang
- Amphenol RD24-KSG Kabelsteckverbinder gerade Stift Schraubanschluss, Polzahl 3+PE Kabelabgang gerade, Klemmbereich
