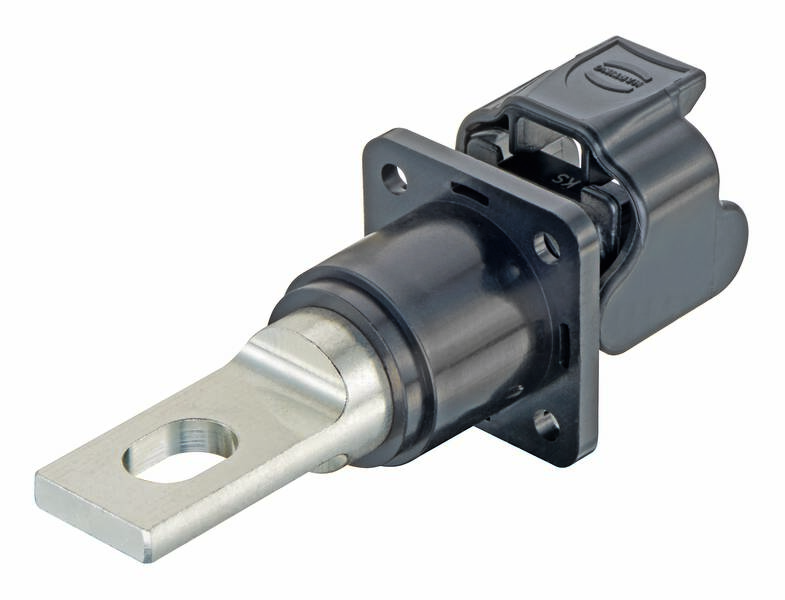

Anbaugehäuse 09 93 001 0303 09930010303 HARTING 1 St.
Produkt-Art
Anbaugehäuse
Gehäuse-Material
Polyamid
Typ
09 93 001 0303
Herst.-Teilenr.
09930010303
Besonderheiten
Längsbügel
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (23,99 € / Stück)
23,99 €
inkl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Baureihe: Han® S
- Kontaktanzahl: 1
- Verriegelungsart: Längsbügel
- Bemessungsstrom: 200 A
- Isolationswiderstand: >108 Ω
- Durchgangswiderstand: ≤ 0,3 mΩ
- Grenztemperatur: -40 ... +125 °C
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;EN 45545-2 Brandschutz in Schienenfahrzeugen;IEC 61984;UL 1973;UL 4128;UL 9540;UL 1977
- Nettogewicht: 40 g
- Bezeichnung: Han® S 200
- Bemessungsspannung: 1.500 V
- Bemessungsstoßspannung: 8 kV
- Verschmutzungsgrad: 2
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Anwendungsgebiet: Energiespeichersysteme
- Schutzart nach IEC 60529: IP40 im gesteckten Zustand;IP20 im ungesteckten Zustand (1500 V DC; 1000 V AC)
- Gehäusebeschreibung: inkl. Stiftkontakt mit Stromschienenanschluss
- Anzugsdrehmoment: 11 Nm
- Gehäuseart: Anbaugehäuse
- Werkstoff Gehäuse: Polyamid (PA)
- Farbe Gehäuse: RAL 9005 (tiefschwarz)
- Hinweis zur Grenztemperatur: Bei Verwendung als Steckverbinder nach IEC 61984.
- Anzahl der Wiederverriegelungen: ≥ 500
- Typ
09 93 001 0303
- Produkt-Art
Anbaugehäuse
- Herst.-Teilenr.
09930010303
- Besonderheiten
Längsbügel
- Gesamtpolzahl
1
- Gehäuse-Material
Polyamid
- Baureihe
Han® S
- Bemessungsspannung
1500 V
- Bemessungsstrom
200 A
- Für Einsätze/Stift/Buchse
Stiftkontakt
- Inhalt
1 St.
- Material (Details)
Kupferlegierung
- Polzahl
1
IP40
IP20
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Verschmutzungsgrad
2
FALSE
FALSE
schwarz
Längsbügel
FALSE
FALSE
Kunststoff
sonstige
-40-125 °C
V0
FALSE
FALSE
Anbaugehäuse
IP20
sonstige
Unterteil
ohne
Dokumente & Downloads
Datenblatt
Datenblatt 3001552 Anbaugehäuse 09 93 001 0303 09930010303 HARTING 1 St.
Datenblatt 3001552 Anbaugehäuse 09 93 001 0303 09930010303 HARTING 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3001552 Anbaugehäuse 09 93 001 0303 09930010303 HARTING 1 St.
Beschreibung
Anbaugehäuse, inkl. Stiftkontakt mit Stromschienenanschluss, Längsbügel, Werkstoff Gehäuse: Polyamid (PA), RAL 9005 (tiefschwarz)
