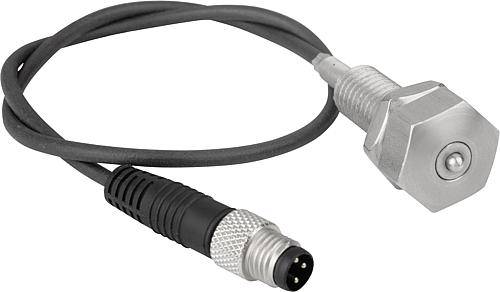

ANSCHLAG VERSTELLBAR, MIT ENDLAGENABFRAGE GR.2, M10, EDELSTAHL

Neben ihrer mechanischen Funktion als Auflageelement dienen Anschläge verstellbar mit Zustandssensor dazu, abzufragen, ob ein Bauteil am Anschlag anliegt oder nicht.
Der Sensor erkennt, ob der Stößel ein- oder ausgefahren ist und ermöglicht die elektronische Verarbeitung dieser Zustandsinformation.

Werkstoff:Schraube und Stößel Edelstahl 1.4301.


Führungsbuchse Edelstahl 1.4112.


Zustandssensor Edelstahl.

Ausführung:Schraube, Stößel, Führungsbuchse und Zustandssensor blank.

Bestellbeispiel:K0581.080352

Hinweis:Der gesicherte Schaltabstand wird erreicht, wenn der Stößel bündig bis zur Anschlagfläche der Führungsbuchse betätigt wird. Der Sensor wird unmontiert mitgeliefert.

Montageempfehlung: Einkleben mit z.B. Loctite 638.

Kabellänge: 0,3 Meter.

Achtung: Sensor bis zum Anschlag einschrauben!

Anwendung:Anschläge mit Zustandssensor ermöglichen eine zustandsabhängige Prozesssteuerung. Es kann sichergestellt werden, dass sich ein Werkstück oder bewegliches Bauteil am gewünschten Ort befindet, bevor weitere Schritte folgen.

Montage:Der Zustandssensor muss bis zum Anschlag eingeschraubt werden.
Es wird empfohlen, diesen zum Beispiel mit Loctite 638 einzukleben.

Zubehör:Steckverbinder M8x1 Buchse mit Schraubverriegelung ungeschirmt K1874.

Technische Daten:Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 10 - 30 V DC
Betriebsstrom: 100 mA
Schaltabstand: 0,8 mm
Schaltfrequenz: 5000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 0,3 m Kabel, PUR, mit Steckverbinder
Temperaturbereich: -25° C - +70°C
Zulassung: CE, c-UL-us, UKCA; WEEE

Sicherheit:Anschläge mit Zustandssensoren sind nicht zur Absicherung von Personen geeignet.

Anschläge mit Zustandssensoren sind nicht zur Absicherung von Personen geeignet.

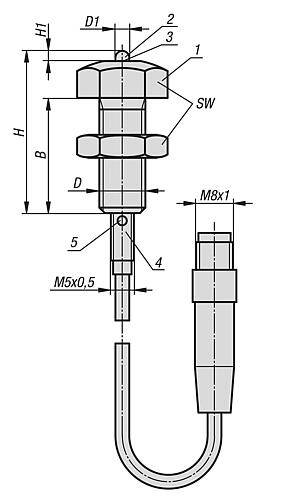

Zeichnungshinweis:1) Schraube
2) Stößel
3) Führungsbuchse
4) Zustandssensor
5) LED-Anzeige

BN = Braun
BK = Schwarz
BU = Blau
