B + B Thermo-Technik PT-MOD-10V-T3 PT-MOD-10V-T3 Dreileiteranschluss Messumformer-Modul 0 bis +300 °C kaufen

Eine kleine grüne Leiterplatte mit Widerständen und einer gelben Komponente, möglicherweise ein Kondensator, die auf ihrer Oberfläche zur elektronischen Verwendung angeordnet sind.

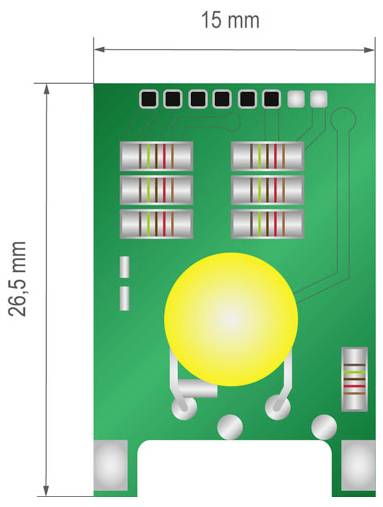

Schaltplandiagramm mit Abmessungen: 15 mm Breite, 26,5 mm Höhe. Mit Widerständen, Verbindungen und einer gelben LED-Glühbirne.

1/2

Produkt-Art

Messumformer-Modul

Ausführung

Dreileiteranschluss

Messbereich Temperatur (max.)

+300 °C

Anschluss

Löten

Typ

PT-MOD-10V-T3

Alternativen anzeigen

Verkauf und Versand:

Conrad Electronic AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Gesamt (31,08 € / Stück)

36,13 €

-14 %

€

Rechtliche Bedenken melden

Highlights & Details

Sensormodul für Pt1000-Sensoren, 0...+300 °C, 10 V

Kalibrierte Messumformer-Platine
Zum Anschluss von PT1000 Platinwiderständen
Miniaturisierte Ausführung
Mit modernster ASIC-Technologie
Digital kalibriert

Unser Service für Sie

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Einsatz-Temperaturbereich (Elektronik): -20 bis +80 °C

Produkt-Art: Messumformer-Modul

Typ: PT-MOD-10V-T3

Ausführung: Dreileiteranschluss

Ausgänge: Analog Spannung

Ausgangssignal (min.): 0 V

Ausgangssignal (max.): 10 V

Messbereich Temperatur (min.): 0 °C

Messbereich Temperatur (max.): +300 °C

Messbereich Temperatur: 0 bis +300 °C

Anschluss: Löten

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Länge: 27 mm

Breite: 15 mm

Höhe: 5 mm

Abm.: (L x B x H) 27 x 15 x 5 mm

RoHS-konform: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 502156 B + B Thermo-Technik PT-MOD-10V-T3 PT-MOD-10V-T3 Dreileiteranschluss Messumformer-Modul 0 bis +300 °C

Beschreibung

Das Messumformer-Modul Pt1000 ist ein hochpräziser digitaler Messumformer in miniaturisierter Bauform mit modernster ASIC-Technologie - digital kalibriert zum Anschluss von Pt1000 Sensoren. Das Messumformer Modul ist ein qualitativ hochwertiger, digitaler Messumformer für Pt1000 Messwiderstände in miniaturisierter Bauform. Das Modul setzt die Widerstandskennlinie eines Pt1000 Sensors in ein industrielles Standardsignal um. Damit ist der Betrieb bzw. die Integration des Sensors z.B. an einer SPS/PAC Steuerung möglich. Die digitale ASIC-Technologie garantiert eine hervorragende Messgenauigkeit. Die Widerstandskurve des Sensorelements ist über ein Polynom zweiter Ordnung gemäß DIN 60751 linearisiert und der Messverstärker temperaturkompensiert.
