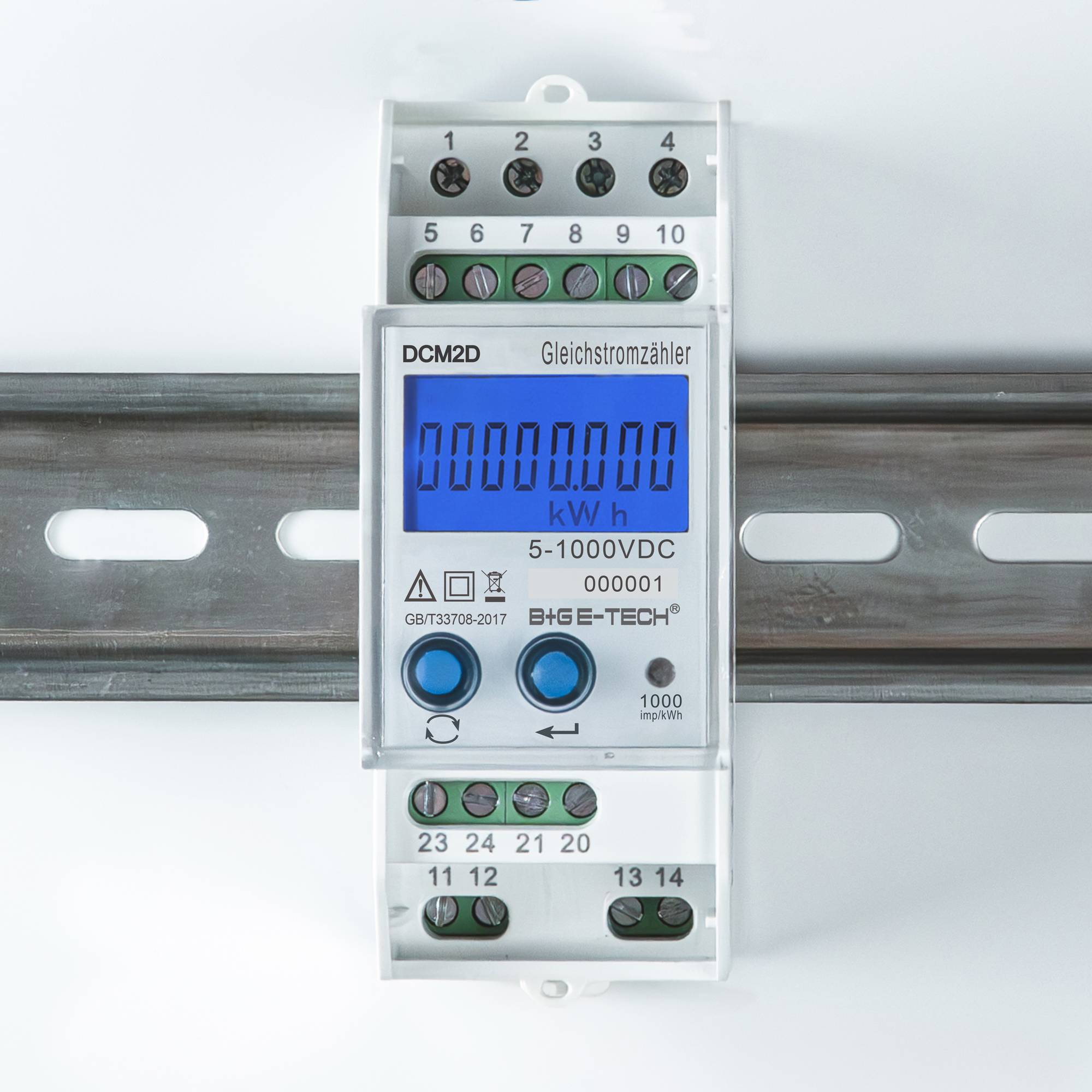

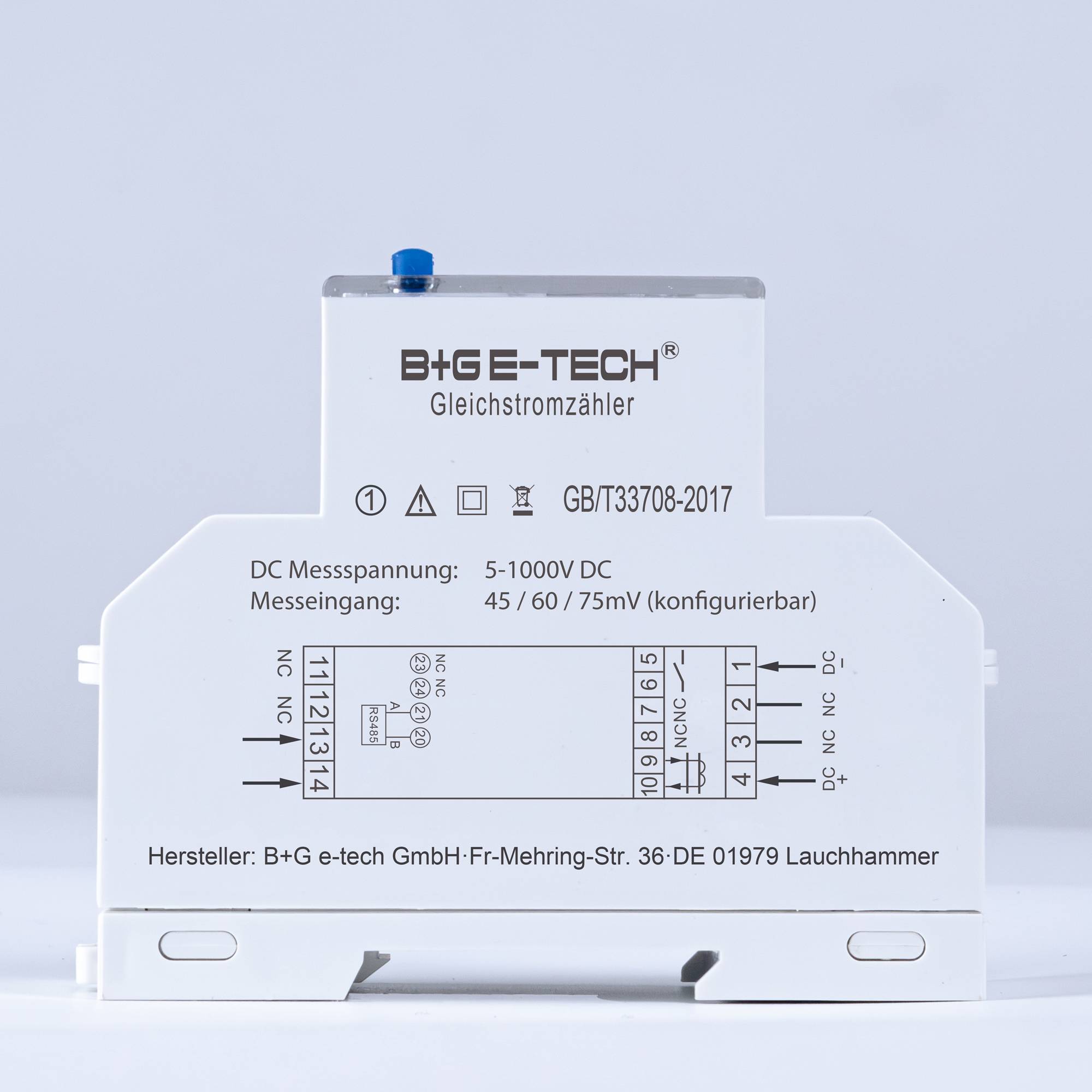

B+G E-Tech DCM2D-003 digitaler Gleichstromzähler ext. Shunts 5-1000V/DC 2000A
EAN:
Bestell-Nr.:
Produkt-Art
Energiezähler
Anzeige
digital
Eichung
Geeicht
Zählerart
digitaler Gleichstromzähler Hutschiene
Besonderheit
ext. Hilfsspannung 9-60V/DC, S0 Impulsausgang 1000 imp/kWh RS485 DLT645 integrierter Shuntwiderstand bis 200A
Highlights & Details
B+G E-Tech DCM2D-003 digitaler Gleichstromzähler ext. Shunts 5-1000V/DC 2000A
- Breiter Messbereich: Zuverlässige Erfassung von Gleichspannungen von DC 5 V bis 1000 V
- Niedrige Hilfsspannung: Ausgelegt für eine externe Versorgungsspannung von 9 bis 60 V DC

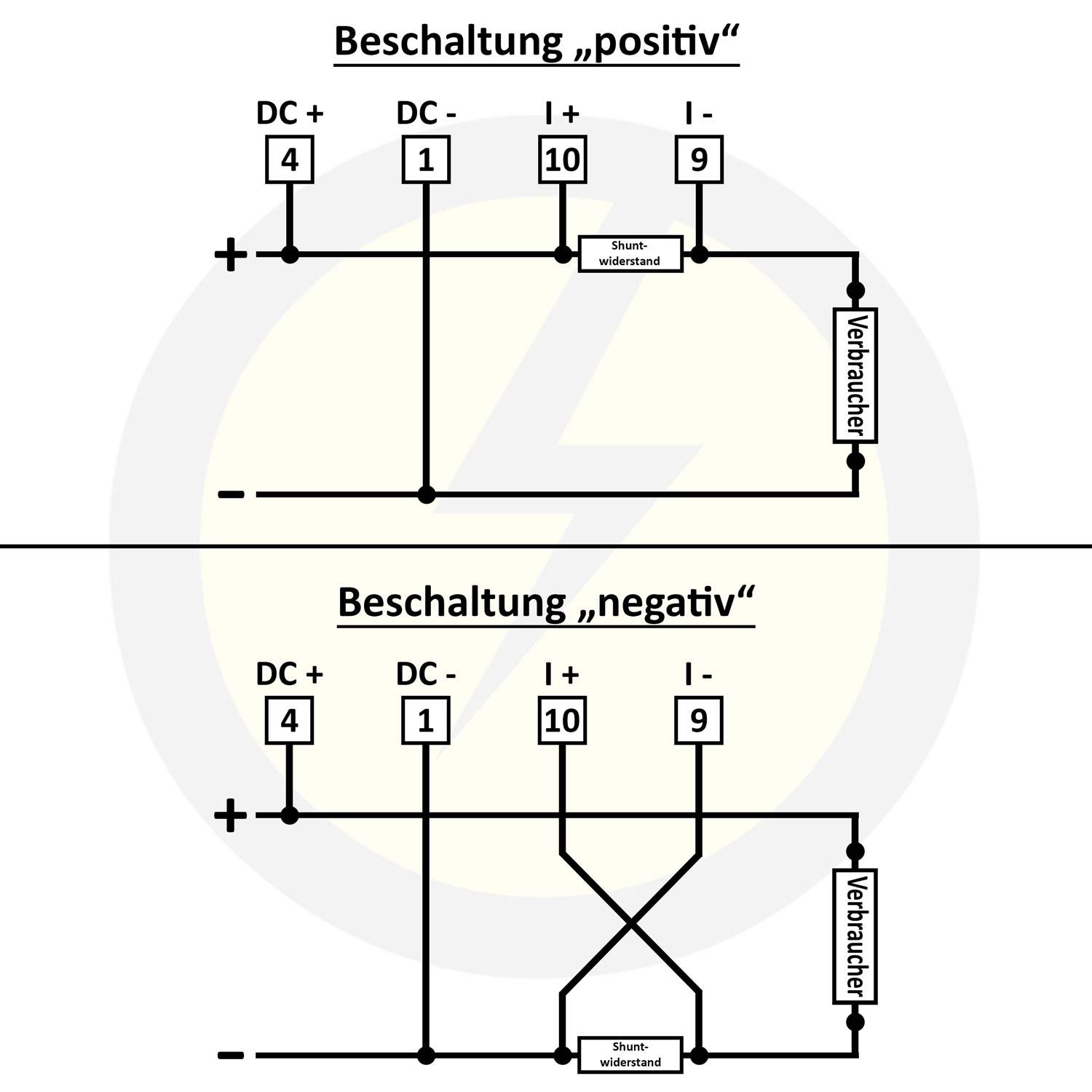

- Shunt-Messung bis 2000 A: Unterstützt externe Shunt-Messwiderstände mit Signalspannungen von 45 mV, 60 mV und 75 mV
- Modbus RTU & RS485: Duale serielle Kommunikation mit High-Speed-Übertragung bis zu 115.200 bps für reibungslose Systemintegration
- Bidirektionale Messung: Erkennt und berechnet die Energieflussrichtung (Import / Export) präzise
- Integrierter Überstrom-Alarm: Bietet Schutz durch konfigurierbare Grenzwerte via Software und optische Warnung am Display

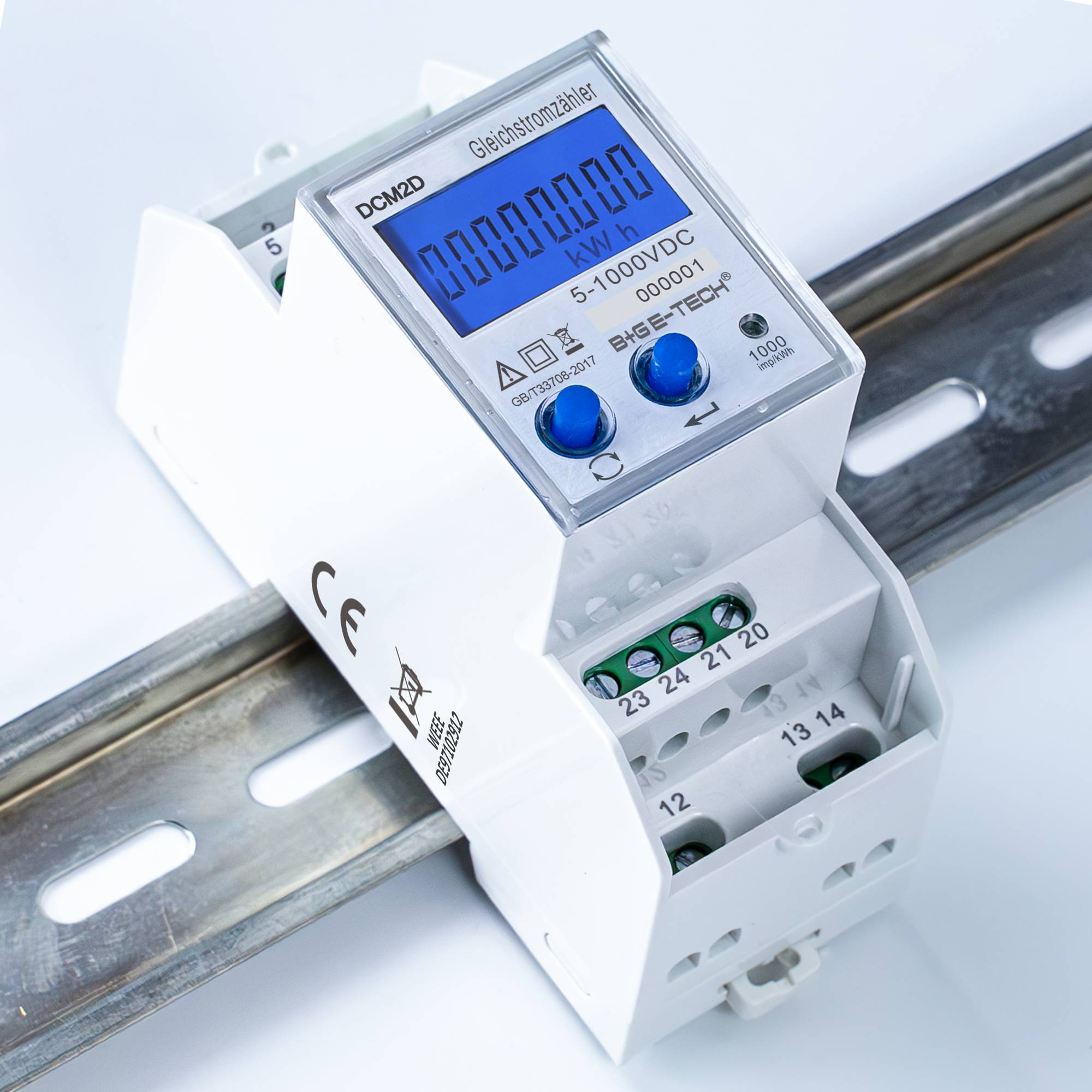

- Kompakte Hutschiene-Montage: Einfache Aufrastbefestigung auf DIN TH35 Trägerschienen mit nur 38 mm Baubreite (2 TE)
- Sicherer Datenerhalt: Alle Zählerstände und Konfigurationen bleiben auch bei vollständiger Netztrennung dauerhaft gespeichert
Eco contribution recycling symbols
Technische Daten
- Zählerart
digitaler Gleichstromzähler Hutschiene
- Produkt-Art
Energiezähler
- Anzeige
digital
- Eichung
Geeicht
- Besonderheit
ext. Hilfsspannung 9-60V/DC, S0 Impulsausgang 1000 imp/kWh RS485 DLT645 integrierter Shuntwiderstand bis 200A
- Herstellerfarbe
Hellgrau

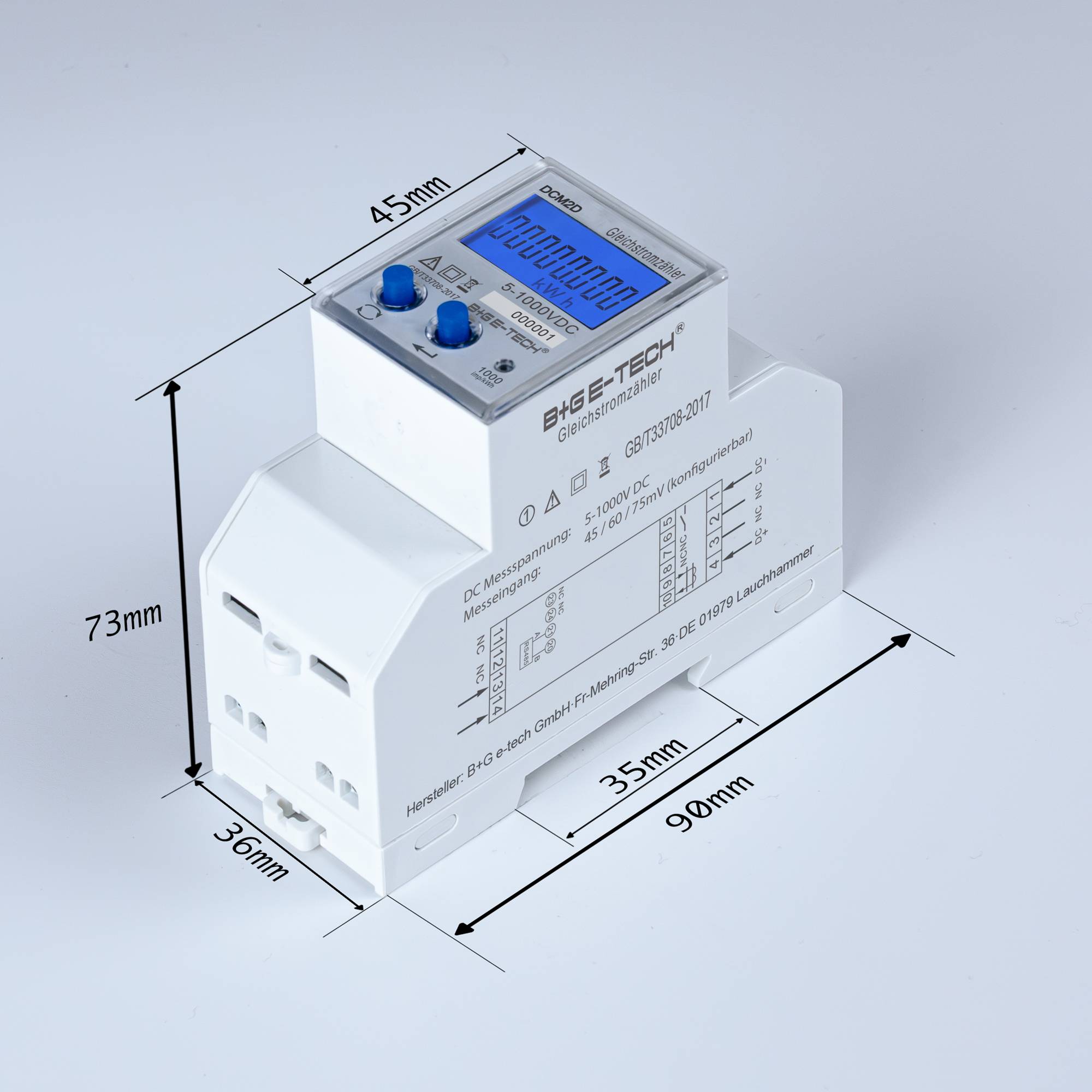

- Abm.
(L x B x H) 90 x 36 x 73 mm
- Anzeige
LCD 6+2 Stellen blau
- Anzeigebereich
999999,99
- Betriebsspannung
1000 V/DC
- Eigen-Verbrauch
0.4 W
- Einbau-Breite
36 mm
- Einbau-Länge
90 mm
- Genauigkeit
1 %
- Genauigkeits-Klasse
Klasse 1 (Klasse B)
- Messfunktion
Energieverbrauch
- Nennspannungs-Bereich
5 bis 1000 V
- Netzspannung (max.)
1000 V
- Netzspannung (min.)
5 V
- Breite
36 mm
- Höhe
73 mm
- Länge
90 mm
- Strom (max.)
2000 A
- Strom (min.)
0 A
- Strom-Bereich
0 bis 2000 A
- Typ
DCM2D003
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 935862597 B+G E-Tech DCM2D-003 digitaler Gleichstromzähler ext. Shunts 5-1000V/DC 2000A
Beschreibung
Der DCM2D003 ist ein multifunktionaler, bidirektionaler Einphasen-Leistungsmesser zur präzisen Energiemessung in DC-Gleichstromnetzen. Mit einer kompakten Baubreite von nur 2 TE (38 mm) auf der DIN-Hutschiene eignet er sich ideal für Anwendungen in der E-Mobilität, PV-Anlagen und industriellen Managementsystemen. Diese Modellvariante ist speziell für den Betrieb mit einer externen Hilfsspannung von 9 bis 60 V DC ausgelegt. Die Strom- und Lastmessung erfolgt flexibel über einen externen DC-Shunt-Messwiderstand für Lasten bis zu 2000 A. Dank der integrierten dualen RS485-Schnittstelle mit Unterstützung für Modbus RTU und DLT645 lässt sich das Messgerät nahtlos in übergeordnete Managementsysteme integrieren. Das kontrastreiche LCD-Display mit Zusatzzeichen ermöglicht das einfache Ablesen von Spannung, Strom, Leistung und Wirkleistung direkt vor Ort.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
