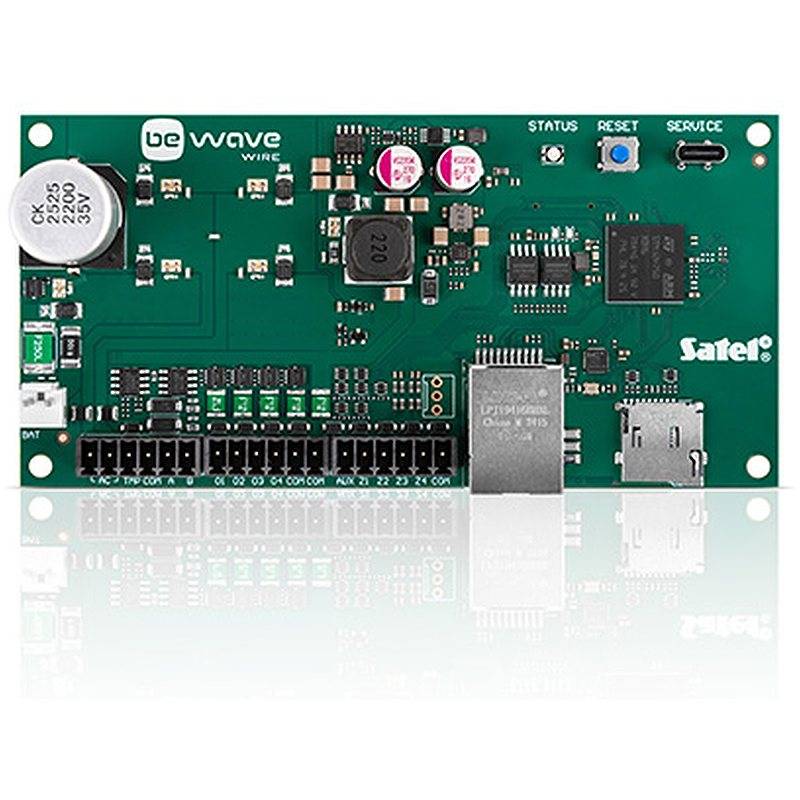

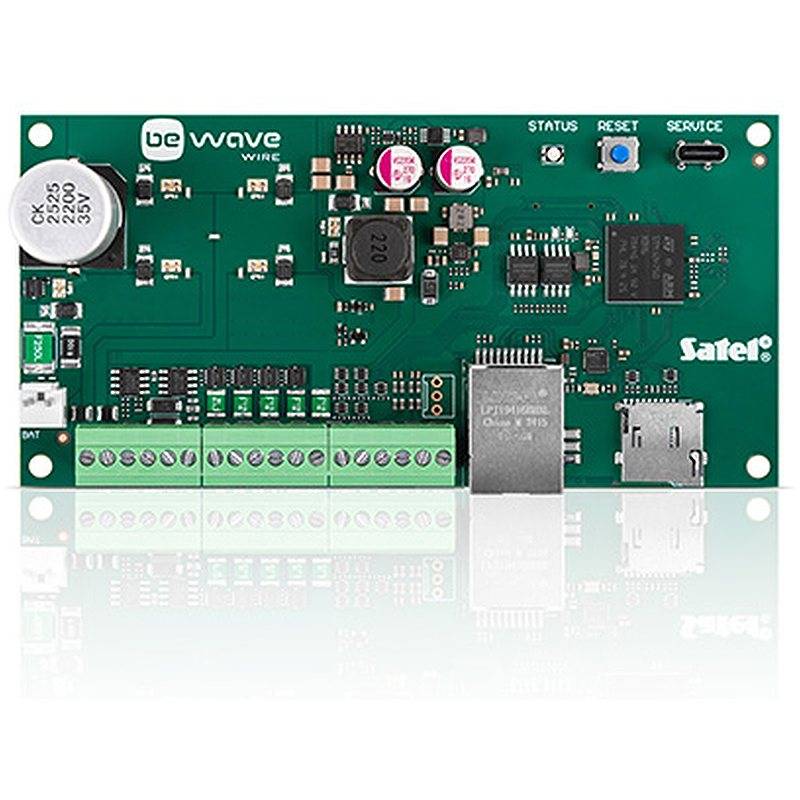

BE WAVE WIRE 128 Hauptplatine Alarmzentrale, Hauptplatine | nach Richtlinien:EN 50131 Grad 2 | Einsatzgebiet:Gewerbeobj

Hauptplatine | nach Richtlinien:EN 50131 Grad 2 | Einsatzgebiet:Gewerbeobjekte, Haus, Wohnung | Bedienung:per App | Max. Anzahl Sensoren:128 | Max. Anzahl Benutzer:50 | Benachrichtigungen:per Notruf-Leitstelle, per E-Mail, per App Push-Nachricht
BESCHREIBUNG BE WAVE Wire 128 Hauptplatine Alarmzentrale, 4 Meldelinien, 4 Ausgänge

Die Alarmzentrale WIRE 128 ist für die Sicherung solcher Objekte wie Wohnungen, Einfamilienhäuser, Reihenhäuser sowie kleiner Gewerbeobjekte (z. B. Büros) vorgesehen. Sie bietet Schutz gemäß den Anforderungen für Grade 2 nach Norm EN 50131. Sie ermöglicht die Realisierung eines kabelgebundenen Systems mit bis zu 128 Geräten.

Die Elektronikplatine der Zentrale ist mit 4 verdrahteten Meldelinien und 4 verdrahteten Ausgängen ausgestattet, mit der Möglichkeit, diese mithilfe von Erweiterungsmodulen auszubauen. Die Zentrale verfügt über einen Datenbus SATEL BUS (RS-485), an den bis zu 32 Geräte, wie Bedienteile, Kartenleser sowie Bus-Melder vom Typ BUS angeschlossen werden können. Sie unterstützt auch virtuelle IP-Geräte. Alle Geräte im System können maximal 50 Räumen zugewiesen werden.

Die Zentrale unterstützt den Externscharf-Modus und ermöglicht, bis zu 9 Teilscharf-Modi zu konfigurieren. Die Szenen und Routinen (insgesamt bis zu 100) ermöglichen die Automatisierung des Systembetriebs, darunter die Verwaltung der Scharfmodi und die Realisierung der Gebäudeautomationsfunktionen, wie Steuerung von Beleuchtung, Heizung, Lüftung, Rollläden und Toren.

Die Zentrale ist mit einem Ethernet-Kommunikationsmodul ausgestattet. Es ermöglicht die Bedienung des Systems per mobile BE WAVE App, die Verbindung mit dem Konfigurationsprogramm BE WAVE Soft sowie die Ereignisübertragung an die Leitstelle.

Übereinstimmung mit EN 50131 Grade 2
Unterstützung von bis zu 128 verdrahteten Geräten und virtuellen IP-Geräten
verdrahtete Geräte

Busgeräte, die an den Datenbus SATEL BUS (RS-485) angeschlossen werden
Geräte, die an die Meldelinien und Ausgänge des Systems angeschlossen werden

virtuelle IP-Geräte

IP-Linien (Empfang von HTTP Benachrichtigungen)
IP-Ausgänge (Senden von HTTP-Benachrichtigungen)

Möglichkeit der Zuordnung von Geräten zu 50 Räumen
Möglichkeit zum Extern- oder Teilscharfschalten (9 konfigurierbare Modi)
Datenbus SATEL BUS für den Anschluss von bis zu 32 Geräten

Bedienteile INT-TSH210, INT-TSH2R, INT-TSG2R
Tastatur mit Leser für MIFARE® Proximity-Karten SO-MF5
Leser für MIFARE® Proximity-Karten SO-MF3
Erweiterungsmodule INT-E, INT-O, INT-ORS, INT-PP, INT-IORS
Bus-Melder – mit der Kennzeichnung BUS
Sensor TPH-2

verdrahtete Meldelinien

4 Meldelinien auf der Platine der Zentrale
Möglichkeit, die Anzahl von Meldelinien im System mithilfe der Erweiterungsmodule zu erhöhen
Wahl der Konfiguration: EOL, 2EOL, 3EOL
Unterstützung für NO-, NC-, Rollladen- und Erschütterungsmelder
programmierbare Abschlusswiderstandswerte

verdrahtete Ausgänge

4 Ausgänge auf der Platine der Zentrale (Lastausgänge – zur Stromversorgung)
Möglichkeit, die Anzahl von Ausgängen im System mithilfe der Erweiterungsmodule zu erhöhen

eingebautes Ethernet-Modul (Übertragung an die Leitstelle, mobile App, Push-Benachrichtigungen, E-Mail-Benachrichtigungen)
Steuerung des Systems mittels

mobile BE WAVE App (gleichzeitiger Zugriff durch mehrere Benutzer möglich)
Programm BE WAVE Soft
Bedienteile
Tastaturen
13,56 MHz MIFARE® Proximity-Karten und Proximity-Tags

bis zu 50 Benutzer
bis zu 100 Szenen und Routinen (Automatisierungen)
bis zu 50 Zeitpläne mit optionaler Anwendung in Routinen
Speicher für 8000 Ereignisse
automatische Diagnose der grundlegenden Systemkomponenten
Spannungsversorgung 18 V AC, 50-60 Hz
Möglichkeit der Aktualisierung von Firmware des Zentrale und der Geräte im System
Konfiguration der Einstellungen der Zentrale

Programm BE WAVE Soft oder mobile BE WAVE App
Kommunikation über lokales Netzwerk oder Verbindung über das Internet mithilfe des SATEL-Servers
Verbindung mit dem Computer über die USB-C-Buchse auf der Hauptplatine der Zentrale




EIGENSCHAFTEN Produktart
Typ: Hauptplatine
Technik: Verdrahtet
Modell / Serie: BE WAVE
Einsatzbereich: Gewerbeobjekte Haus Wohnung
Farbe: Grün
Anwendung: Alarmierung

Ausstattung
Kommunikation / Alarmierung: per Notruf-Leitstelle per E-Mail per App Push-Nachricht
Anschlüsse: 12 V DC RS485 4x Ausgänge
Ereignisspeicher: Ja
Überwachungsbereiche: 50

Komponenten
Max. Anzahl Sensoren: 128

Bedienung
Benutzer max.: 50
Bedienung: per App

Sonstiges
Zertifizierung: EN 50131 Grad 2

Stromversorgung
Strom-/Leistungsaufnahme: max. 170 mA
Spannungsversorgung: Netzteil 12 V DC Akku

TECHNISCHE DATEN
Max. Stromaufnahme aus dem Akku: 140 mA
Ausgänge O1...O4: 1 A / 12 V DC
Ruhestromaufnahme aus dem Akku: 100 mA
Sicherheitsgrad gem. EN 50131-1: Grade 2
Ausgang AUX: 1 A / 12 V DC
Ausgangsstrom des Netzteils: 3 A
Ausgangsspannung des Netzteils: 12 V DC ±15%
Akkuladestrom: 400 mA
Bereich der Ausgangsspannungen: 10,5 V…14 V DC
Empfohlener Transformator: 40 VA
Unterstützte Speicherkarten: microSD, micro SDHC
Abmessungen der Elektronikplatine: 138 x 69 mm
Umweltklasse gem. EN50130-5: II
Spannung für Trennen des Akkus (±10%): 10,5 V
Spannung für Meldung der Akkustörung (±10%): 11 V
Max. Luftfeuchtigkeit: 93±3%
Gewicht: 93 g
Max. Stromaufnahme: 170 mA
Ruhestromaufnahme: 120 mA
Spannungsversorgung: 18 V AC ±15%, 50-60 Hz
Betriebstemperatur: -10°C...+55°C

LIEFERUMFANG 1x BE WAVE Wire 128 Hauptplatine Alarmzentrale, 4 Meldelinien, 4 Ausgänge
