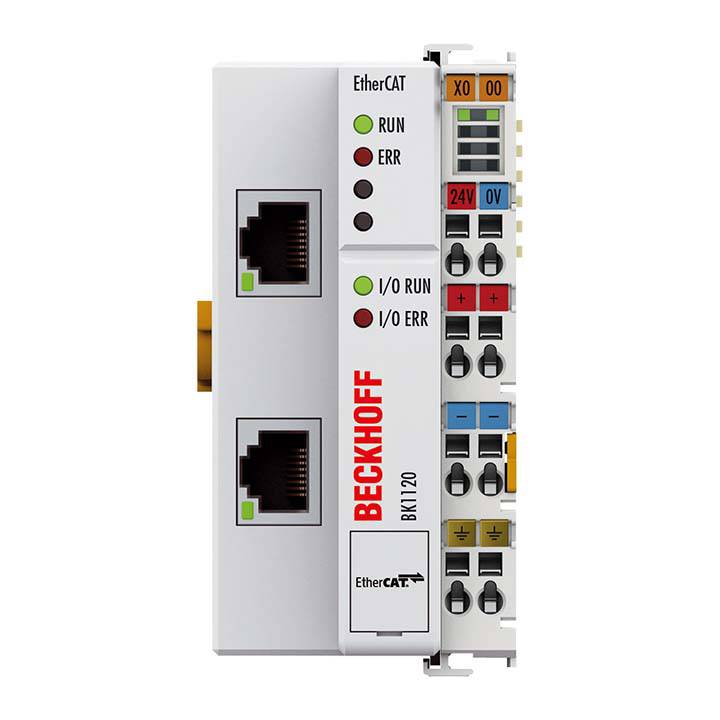

Beckhoff BK1120, EtherCAT-Buskoppler für Standard-Busklemmen
Hst.-Teile-Nr.:
Bestell-Nr.:
20 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
353,50 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - BK1120
- Anzahl Busklemmen: 64 (255 mit K-Bus-Verlängerung)
- Max. Byte-Anzahl Feldbus: 1024-Byte-Input und 1024-Byte-Output
- Konfiguration: über KS2000 oder EtherCAT (ADS)
- Übertragungsraten: 100 MBit/s
- Businterface: 2 x RJ45
- Übertragungsmedium: Ethernet/EtherCAT-Cat.5-Kabel
- Spannungsversorgung: 24 V DC (-15 %/+20 %)
- Eingangsstrom: 70 mA + (ges. K-Bus-Strom)/4, 500 mA max.
- Einschaltstrom: ca. 2,5 x Dauerstrom
- Empfohlene Vorsicherung: ≤ 10 A
- Stromversorgung K-Bus: 1750 mA
- Powerkontakte: max. 24 V DC/max. 10 A
- Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Ethernet)
- Länge zwischen Stationen: 100 m (100BASE-TX)
- Übertragungszeit: 0,01 ms bei 10 Modulen mit je 32-Bit-Input/Output (ohne K-Bus-Laufzeit)
- Gewicht: ca. 150 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- UKCA
Ja
Beschreibung
Der EtherCAT-Koppler BK1120 ist das Bindeglied zwischen dem EtherCAT-Protokoll auf Feldbusebene und den Busklemmen. Der Koppler setzt die Telegramme im Durchlauf von der Ethernet-100BASE-TX-Physik auf den internen, feldbusunabhängigen Klemmenbus um. Eine Station besteht aus einem Koppler und bis zu 64 Busklemmen sowie einer Busendklemme. Die Zuordnung ins Prozessabbild des EtherCAT-Systems erfolgt automatisch. Über die K-Bus-Verlängerung können bis zu 255 Busklemmen angeschlossen werden.
Besondere Eigenschaften:
• Verbindungstechnik: 2 x RJ45-Buchse
• Verbindungslängen: bis zu 100 m
• verbindet das EtherCAT-Protokoll mit den Busklemmen
Der BK1120 besitzt zwei RJ45-Buchsen. Mit der oberen Ethernet-Schnittstelle wird der Koppler an das Netzwerk angeschlossen, die untere Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte im gleichen Strang.
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am Koppler. Aus der eingespeisten Systemspannung werden die angefügten Busklemmen mit dem benötigten Strom zur Kommunikation versorgt. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet. Im EtherCAT-Netzwerk wird der Koppler BK1120 im Bereich der Ethernet-Signalübertragung (100BASE-TX) an beliebiger Stelle eingesetzt – außer direkt am Switch. Für den Einsatz am Switch sind die Koppler EK9000 und EK1000 geeignet.
Besondere Eigenschaften:
• Verbindungstechnik: 2 x RJ45-Buchse
• Verbindungslängen: bis zu 100 m
• verbindet das EtherCAT-Protokoll mit den Busklemmen
Der BK1120 besitzt zwei RJ45-Buchsen. Mit der oberen Ethernet-Schnittstelle wird der Koppler an das Netzwerk angeschlossen, die untere Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte im gleichen Strang.
Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am Koppler. Aus der eingespeisten Systemspannung werden die angefügten Busklemmen mit dem benötigten Strom zur Kommunikation versorgt. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet. Im EtherCAT-Netzwerk wird der Koppler BK1120 im Bereich der Ethernet-Signalübertragung (100BASE-TX) an beliebiger Stelle eingesetzt – außer direkt am Switch. Für den Einsatz am Switch sind die Koppler EK9000 und EK1000 geeignet.
Lieferumfang
- Geliefert wird: Beckhoff Buskoppler EtherCAT BK1120, Verpackungseinheit: 1 Stk., EAN:
