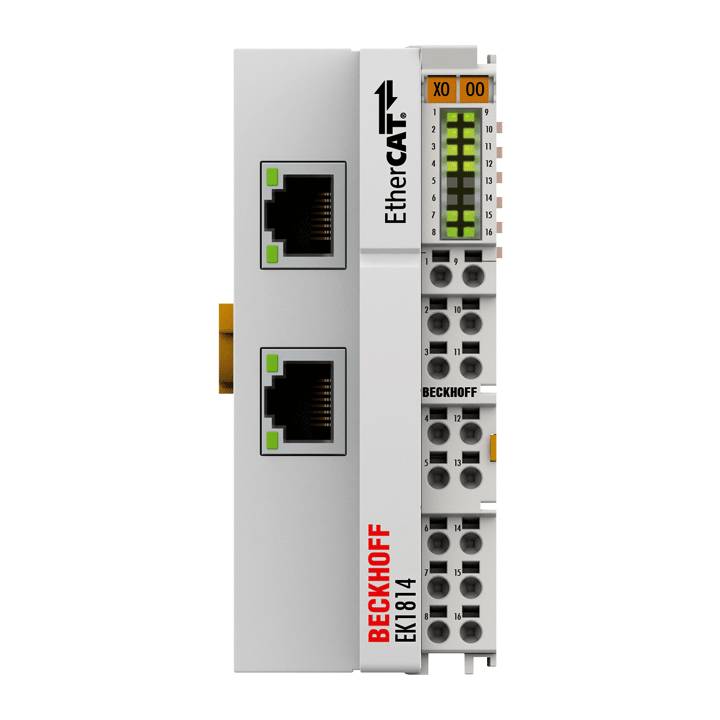

Beckhoff EK1814, EtherCAT-Koppler mit integrierten digitalen Ein-/Ausgängen

Der EtherCAT-Koppler EK1814 ist das Bindeglied zwischen dem EtherCAT-Protokoll auf Feldbusebene und den EtherCAT-Klemmen. Zusätzlich sind vier digitale Eingänge und vier digitale Ausgänge integriert. Die daraus resultierende Bauform bietet sich insbesondere für Anwendungen mit geringer I/O-Anzahl an. Der Koppler setzt die Telegramme im Durchlauf von der Ethernet-100BASE-TX- auf die E-Bus-Signaldarstellung um. Eine Station besteht aus einem Koppler und einer beliebigen Anzahl von EtherCAT-Klemmen, die automatisch erkannt und einzeln im Prozessabbild dargestellt werden.

Besondere Eigenschaften:

• Verbindungstechnik: 2 x RJ45-Buchse
• Verbindungslängen: bis zu 100 m
• vier digitale Eingänge und 4 digitale Ausgänge
• Anzahl der EtherCAT-Klemmen im Gesamtsystem: bis zu 65.535

Der EK1814 besitzt zwei RJ45-Buchsen. Mit der oberen Ethernet-Schnittstelle wird der Koppler an das Netzwerk angeschlossen, die untere Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte im gleichen Strang. Zusätzlich kann für die Verlängerung oder zum Aufbau einer Linien- oder Sterntopologie ein EtherCAT-Abzweig oder eine EtherCAT-Verlängerung genutzt werden.

Die System- und Feldversorgung, je 24 V DC, erfolgt direkt am Koppler. Aus der eingespeisten Systemspannung werden die angefügten EtherCAT-Klemmen mit dem benötigten Strom zur Kommunikation versorgt. Maximal kann der Koppler 5 V und 1 A liefern. Wird mehr Strom benötigt, sind Einspeiseklemmen, wie z. B. die EL9410, zu integrieren. Die Feldversorgung wird über die Powerkontakte mit bis zu 10 A an die einzelnen I/O-Komponenten weitergeleitet.
