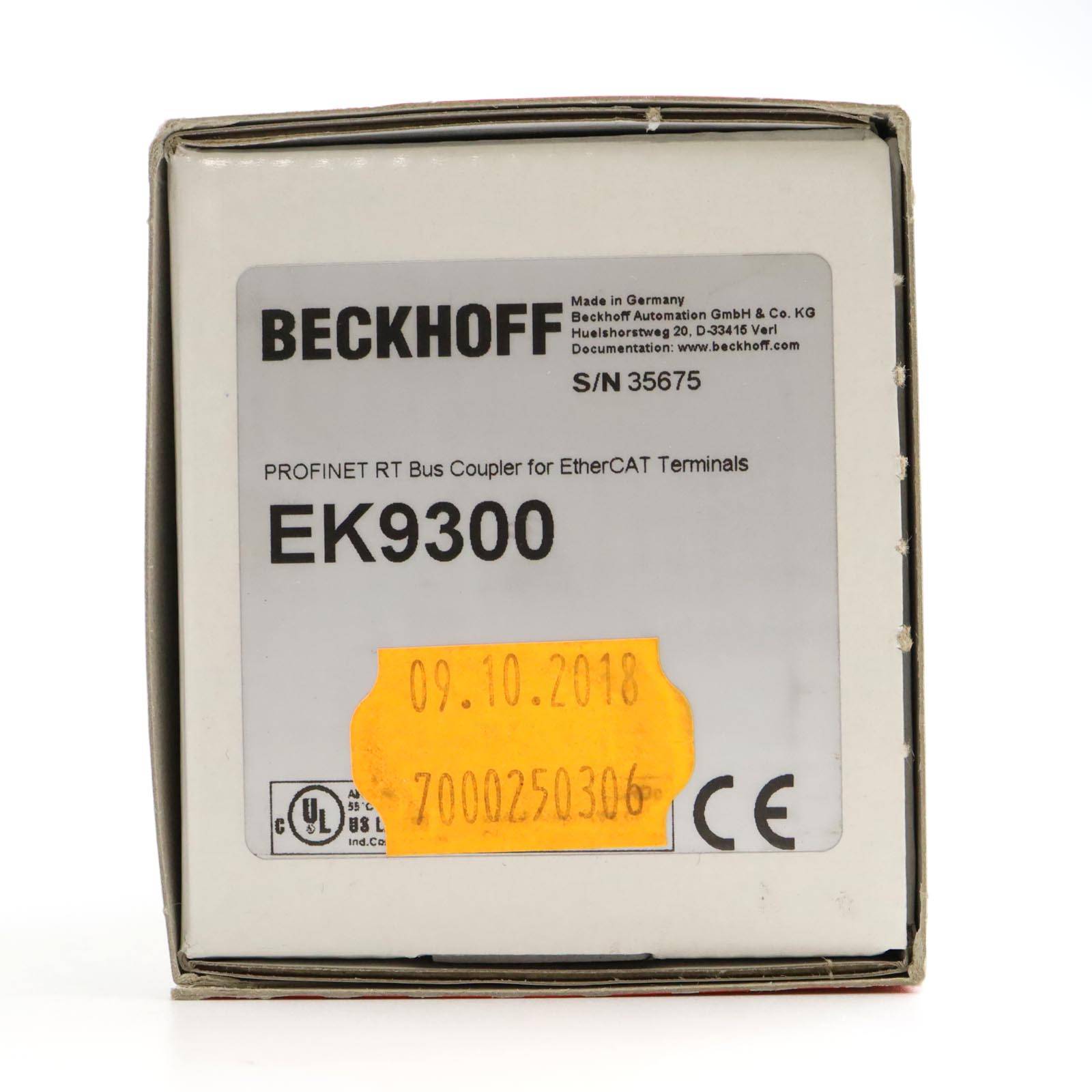

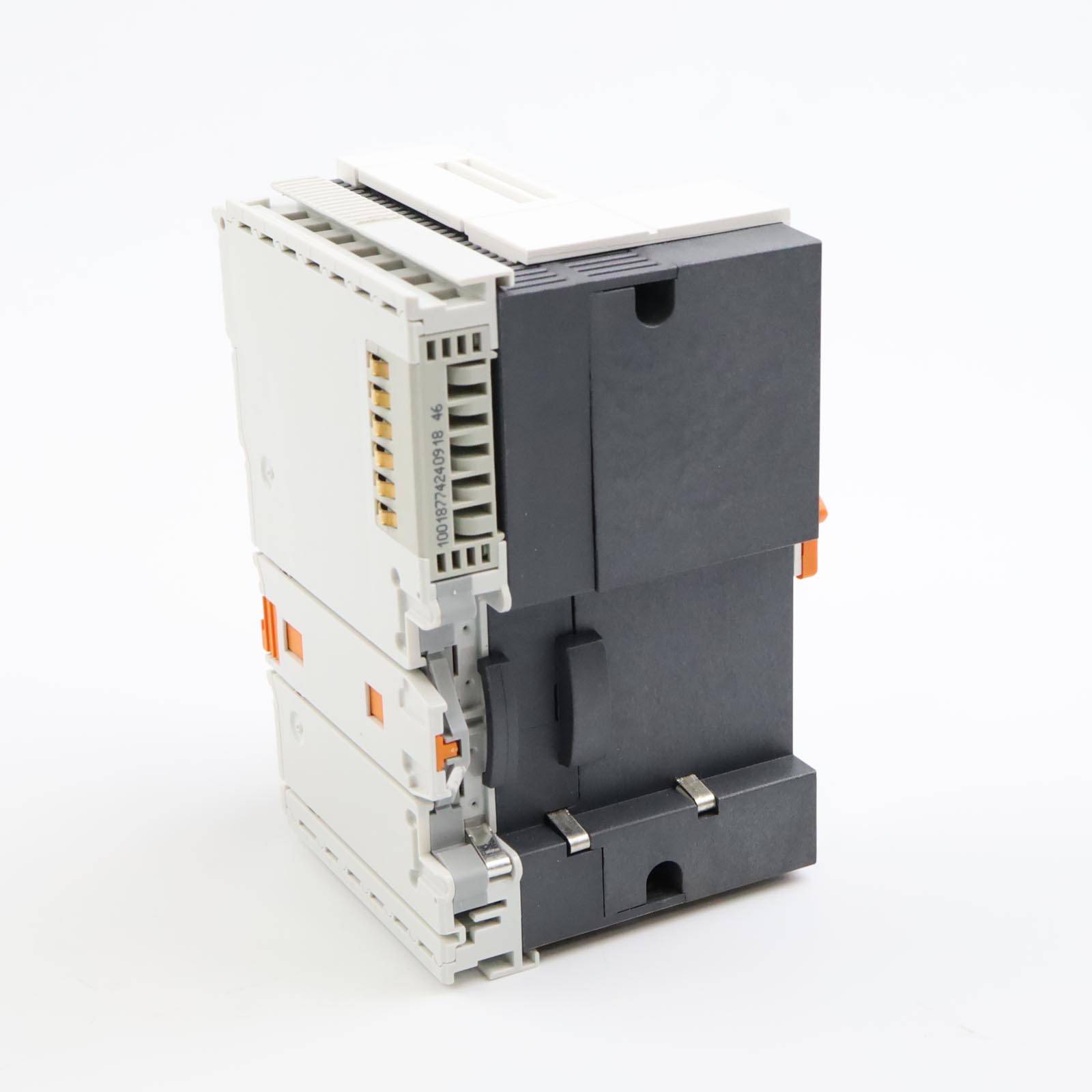

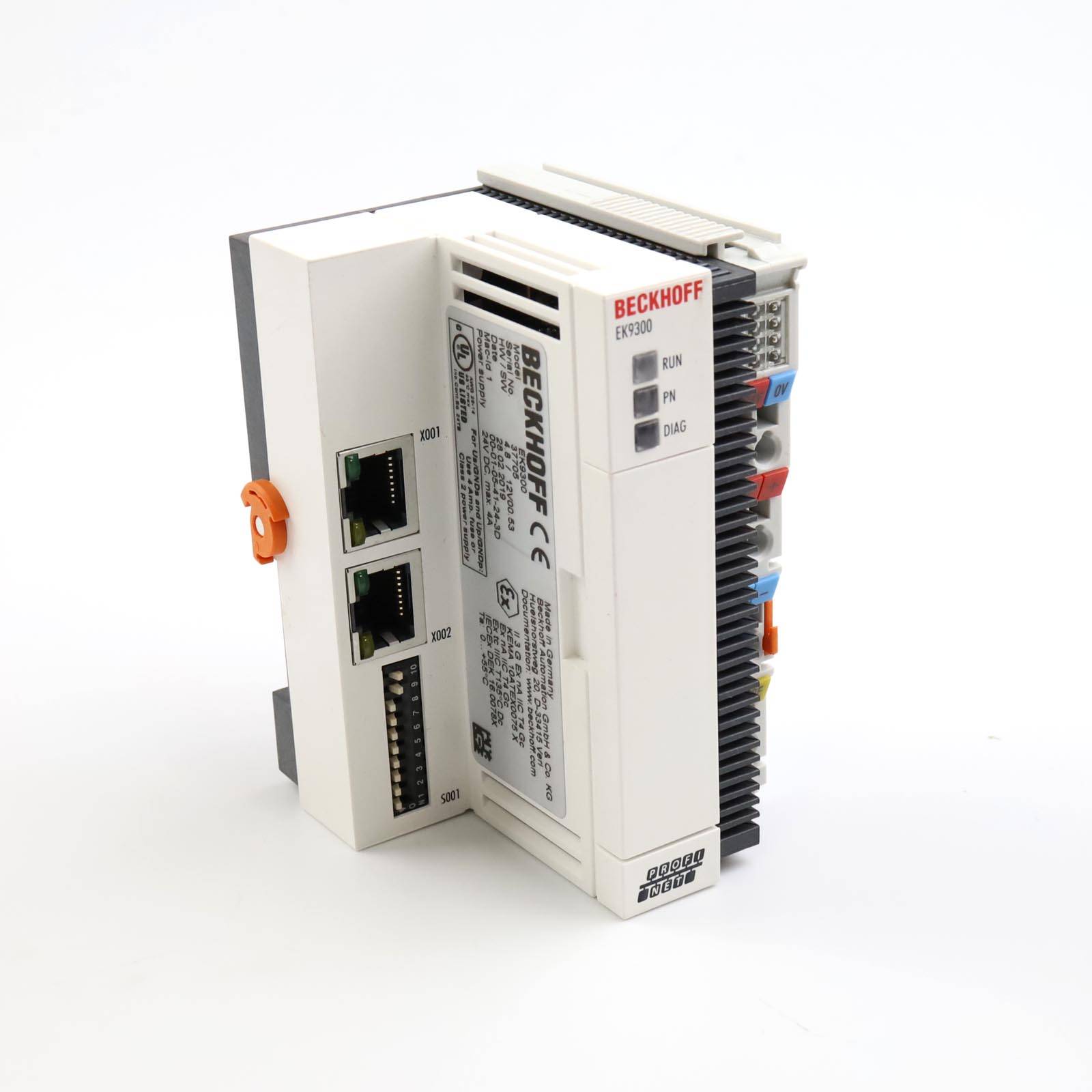

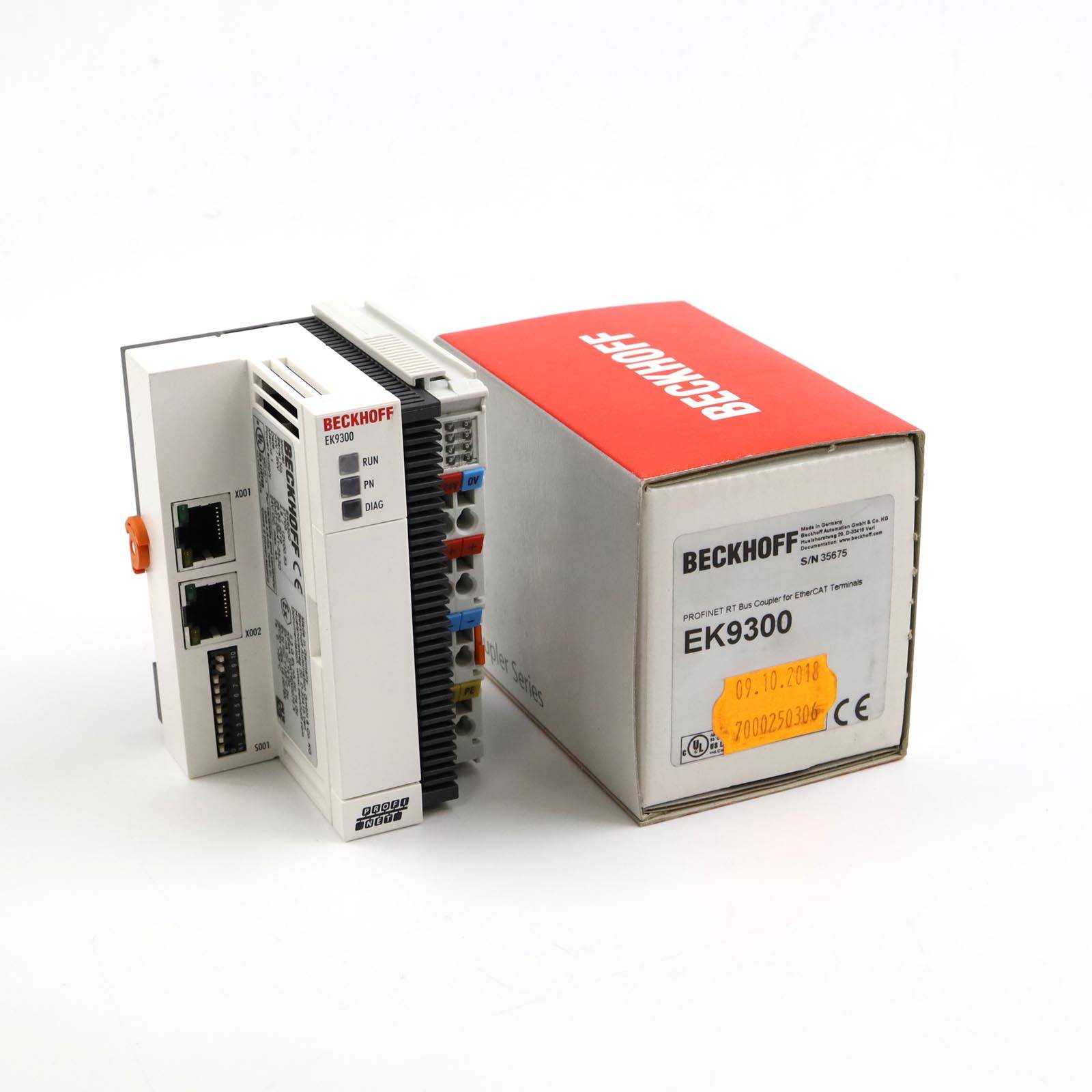

Beckhoff EK9300, PROFINET-RT-Buskoppler
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
EK9300
Hersteller
Beckhoff
Inhalt
1 St.
Schnittstellen
EtherCAT, PROFINET
UKCA
nicht relevant
9 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
379,67 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 9 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Technische Daten - EK9300
- Aufgabe im EtherCAT-System: Ankopplung von digitalen und analogen Standard-EtherCAT-Klemmen und EtherCAT-Box-Modulen an PROFINET-RT-Netzwerke
- Anzahl EtherCAT-Klemmen: abhängig von der Prozessdatengröße
- Art/Anzahl Peripheriesignale: abhängig von der Prozessdatengröße
- Protokoll: PROFINET RT
- Übertragungsraten: 100 MBit/s
- Konfiguration: nicht erforderlich
- Businterface: 2 x RJ45 (switched)
- Spannungsversorgung: 24 V DC (-15 %/+20 %)
- Eingangsstrom: typ. 120 mA + (ges. E-Bus-Strom)/4
- Stromaufnahme E-Bus: bis 2 A
- Powerkontakte: max. 24 V DC/max. 10 A
- Potenzialtrennung: 500 V (Powerkontakt/Versorgungsspannung/Ethernet)
- Abmessungen (B x H x T): 64 mm x 100 mm x 73 mm
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- Schutzart/Einbaulage: IP20/siehe Dokumentation
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx, cFMus
- Ex-Kennzeichnung: ATEX: II 3 G Ex ec IIC T4 Gc
- IECEx: Ex ec IIC T4 Gc
- cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc
- Typ
EK9300
- Hersteller
Beckhoff
- Inhalt
1 St.
- Schnittstellen
EtherCAT, PROFINET
- UKCA
nicht relevant
Beschreibung
Der Buskoppler EK9300 verbindet PROFINET-RT-Netzwerke mit den EtherCAT-Klemmen (ELxxxx) sowie EtherCAT-Box-Modulen (EPxxxx) und setzt die Telegramme von PROFINET RT auf die E-Bus-Signaldarstellung um. Eine Station besteht aus einem EK9300 und einer beliebigen Anzahl von EtherCAT-Klemmen. Der Anschluss an PROFINET erfolgt über RJ45. Mit EtherCAT verfügt der PROFINET-RT-Koppler über ein unterlagertes, leistungsfähiges und ultraschnelles I/O-System mit einer großen Klemmenauswahl. Der Koppler unterstützt das PROFINET-Profil und fügt sich damit nahtlos in PROFINET-RT-Netzwerke ein.
