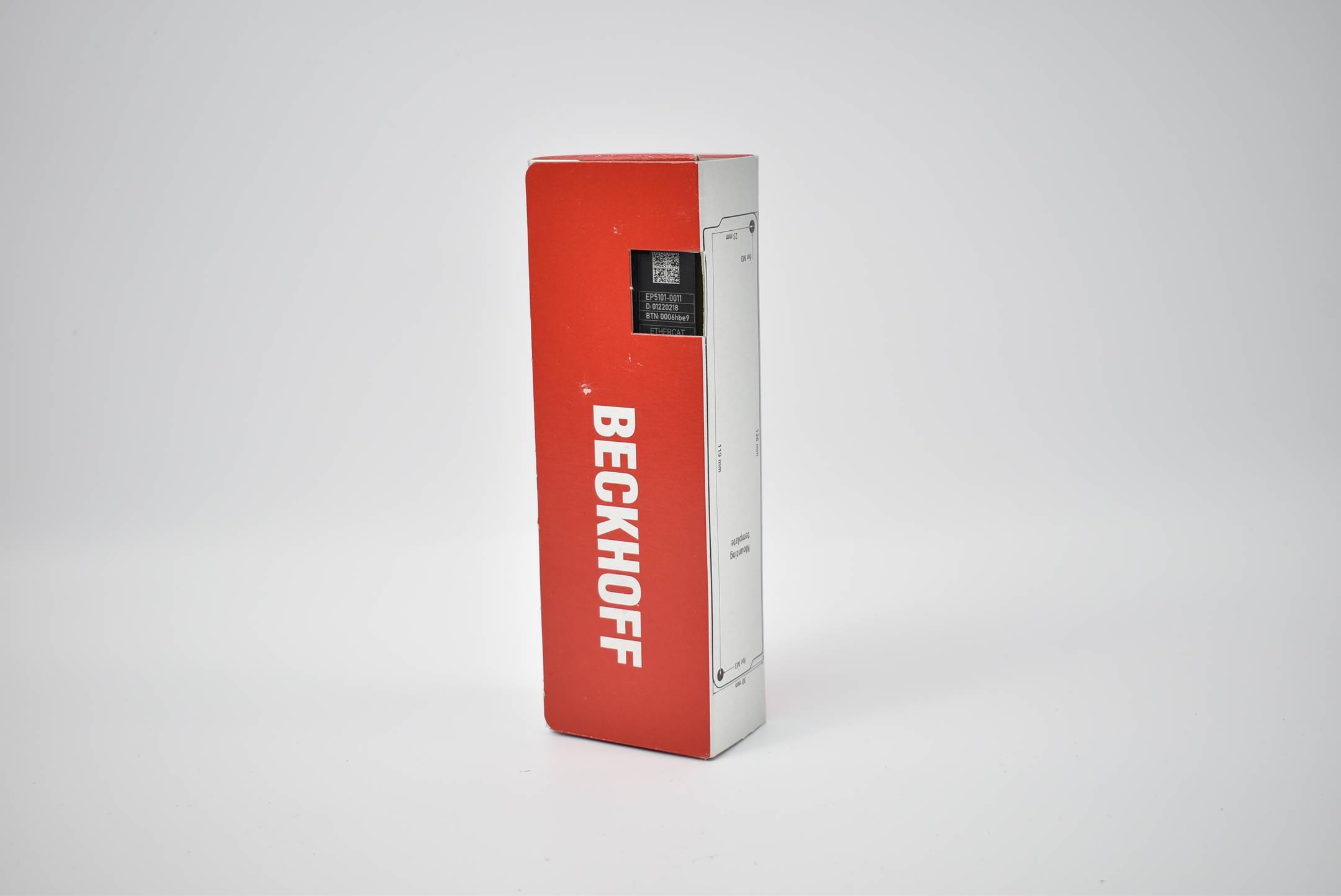

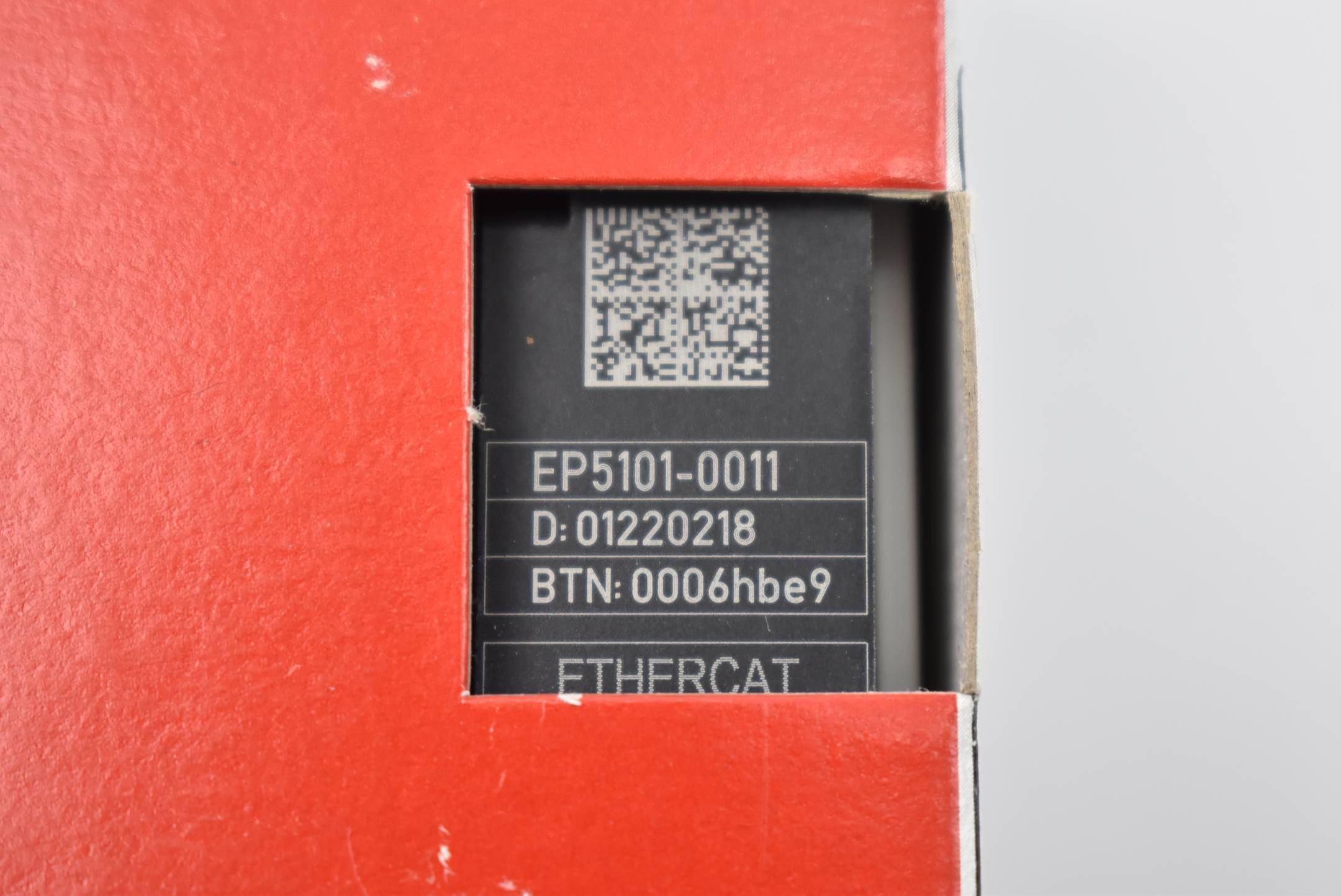

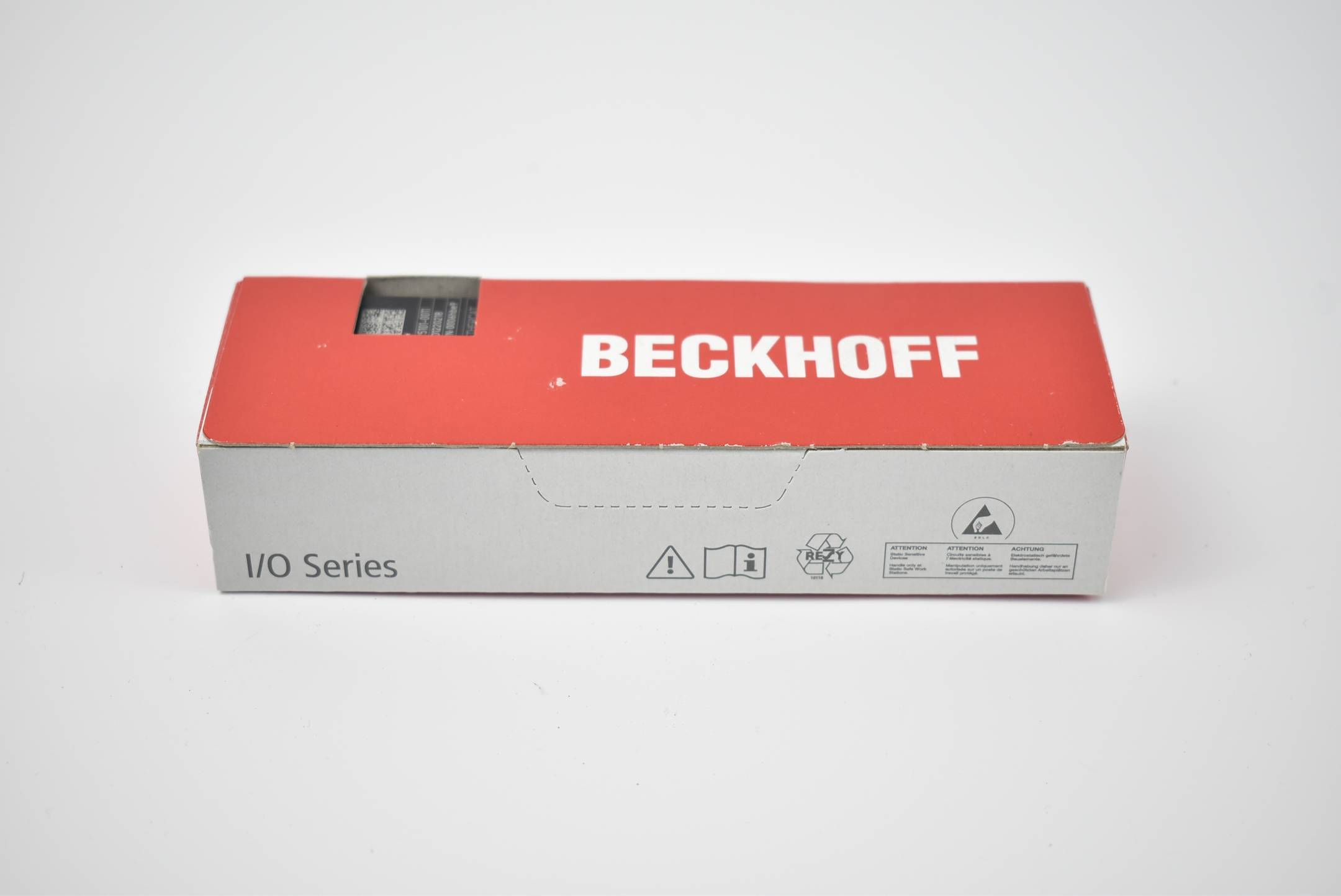

Beckhoff EP5101-0011, EtherCAT Box, 1-Kanal-Encoder-Interface, inkremental, 5V DC (DIFF RS422, TTL), 1 MHz, D-Sub

Die EtherCAT Box EP5101-0011 ist ein Interface zum direkten Anschluss von Inkremental-Encodern mit Differenzsignalen (RS422) oder TTL-Single-Ended-Signalen. Es können Eingangsfrequenzen bis zu 1 MHz ausgewertet werden. Zwei zusätzliche 24-V-Digital-Eingänge stehen zum Speichern, Sperren und Setzen des Zählerstandes zur Verfügung. Über den Statuseingang kann der Störmeldeausgang eines Encoders angeschlossen und ausgewertet werden. Die 5-V-Versorgung des Gebers erfolgt direkt über die D-Sub-Buchse der EP5101-0011.

Besondere Eigenschaften:

• Zähler speichern, sperren, setzen
• integrierte Frequenz- und Periodenmessung
• optional als 5-V-Zähler einsetzbar
• Mikroinkremente
• synchrones Einlesen des Positionswertes über Distributed Clocks
• Zeitstempel auf die letzte registrierte Inkrementalflanke

Zusätzlich ermöglicht die EP5101-0011 die Messung einer Periode oder Frequenz mit einer Auflösung von 100 ns. Durch die optionale interpolierende Mikroinkremente-Funktionalität, kann die EP5101-0011 bei dynamischen Achsen noch genauere Achspositionen liefern. Zudem unterstützt sie über die hochpräzisen EtherCAT-Distributed-Clocks (DC) das synchrone Einlesen des Geberwertes zusammen mit anderen Eingangsdaten im EtherCAT-System. Zusätzlich steht ein Zeitstempel für die letzte registrierte Inkrementalflanke zur Verfügung. Die Verwendung von Encoderprofilen erlaubt eine einfache und schnelle Verknüpfung der Prozessdaten zur Motion-Control-Anwendung.
