Name: Beckhoff IE3102, Erweiterungs-Box, 4-Kanal-Analog-Eingang, Spannung, ±10 V, 16 Bit, differentiell, M12
Brand: Beckhoff
SKU: 933259050
Availability: InStock

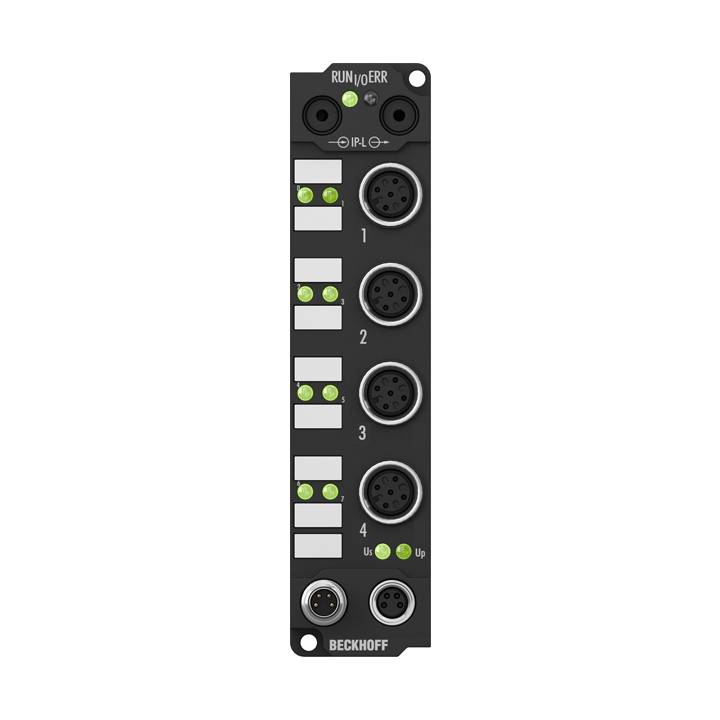

Beckhoff IE3102, Erweiterungs-Box, 4-Kanal-Analog-Eingang, Spannung, ±10 V, 16 Bit, differentiell, M12-0

Typ

IE3102

Hersteller

Beckhoff

Eingänge / Ausgänge

4 analoge Differenzeingänge

Anzahl analoge Eingänge max.

Anzahl Eingänge max.

Hst.-Teile-Nr.:

Bestell-Nr.:

2 Stück

Verkauf durch Conrad ElectronicVersand durch cetra IT Europe GmbH

Gesamt

691,04 €

inkl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Technische Daten - IE3102
Anzahl Eingänge: 4
Anschluss Eingänge: M12, schraubbar
Signalspannung: -10/0…+10 V
Innenwiderstand: > 100 kΩ
Gleichtaktspannung UCM: max. 35 V
Auflösung: 16 Bit (für den 0…10-V-Bereich: Auflösung 15 Bit)
Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
Wandlungszeit: 250 ms, konfigurierbar bis 5 ms
Nennspannung: 24 V DC (-15 %/+20 %)
Eingangsfilter: konfigurierbar
Sensorversorgung: aus Lastspannung UP
Stromaufnahme aus US (ohne Sensorstrom): 55 mA
Anschluss Spannungsversorg.: Einspeisung: 1 x M8-Stecker, 4-polig, A-kodiert; Weiterleitung: 1 x M8-Buchse, 4-polig, A-kodiert
Breite im Prozessabbild: Input: 4 x 16-Bit-Daten (4 x 8-Bit-Control/Status optional)
Potenzialtrennung: Kanäle/Steuerspannung: 500 V, zwischen den Kanälen: nein, Steuerspannung/Feldbus: ja, durch IP-Link
Betriebstemperatur: 0…55 °C
Lagertemperatur: -25…+85 °C
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP65/66/67 (gemäß EN 60529)/beliebig
Zulassungen/Kennzeichnungen: CE, UL

Typ: IE3102

Hersteller: Beckhoff

Eingänge / Ausgänge: 4 analoge Differenzeingänge

Anzahl analoge Eingänge max.: 4

Anzahl Eingänge max.: 4

Schnittstellen: M12-Stecker

Ausführung: IE3102

Betriebsspannung: 24 V/DC

Auflösung: 16 Bit

Messbereich: -10…+10 V

Max. Umgebungstemperatur: 55 °C

Min. Umgebungstemperatur: 0 °C

UKCA: Ja

Beschreibung

Die analoge Eingangsbaugruppe IE3102 verarbeitet Signale im Bereich von -10 bis +10 V. Die Spannung wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die vier Eingangskanäle sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Die eingespeiste Lastspannung (frei wählbar bis 30 V DC) wird für die Sensorversorgung durchgeleitet. Somit können z. B. Messpotentiometer mit 10 V DC von einer externen Spannungsquelle versorgt werden.

Die Baugruppe verfügt über vielfältige Features, wobei die Defaultwerte so gewählt wurden, dass eine Konfiguration in der Regel nicht erforderlich ist. Die Eingangsfilter und damit verbunden die Wandlungszeiten sind in weiten Bereichen einstellbar; mehrere Datenausgabeformate stehen zur Wahl. Die Skalierung der Eingänge kann bei Bedarf verändert werden; eine automatische Grenzwertüberwachung steht ebenfalls zur Verfügung. Parametriert wird wahlweise über den Feldbus oder mit dem KS2000-Softwaretool.
