Bender CTUB101-CTBC60 B78120014 Messstromwandler Primärstrom 250 A Leiterdurchführung Ø:60 mm 1 St. kaufen

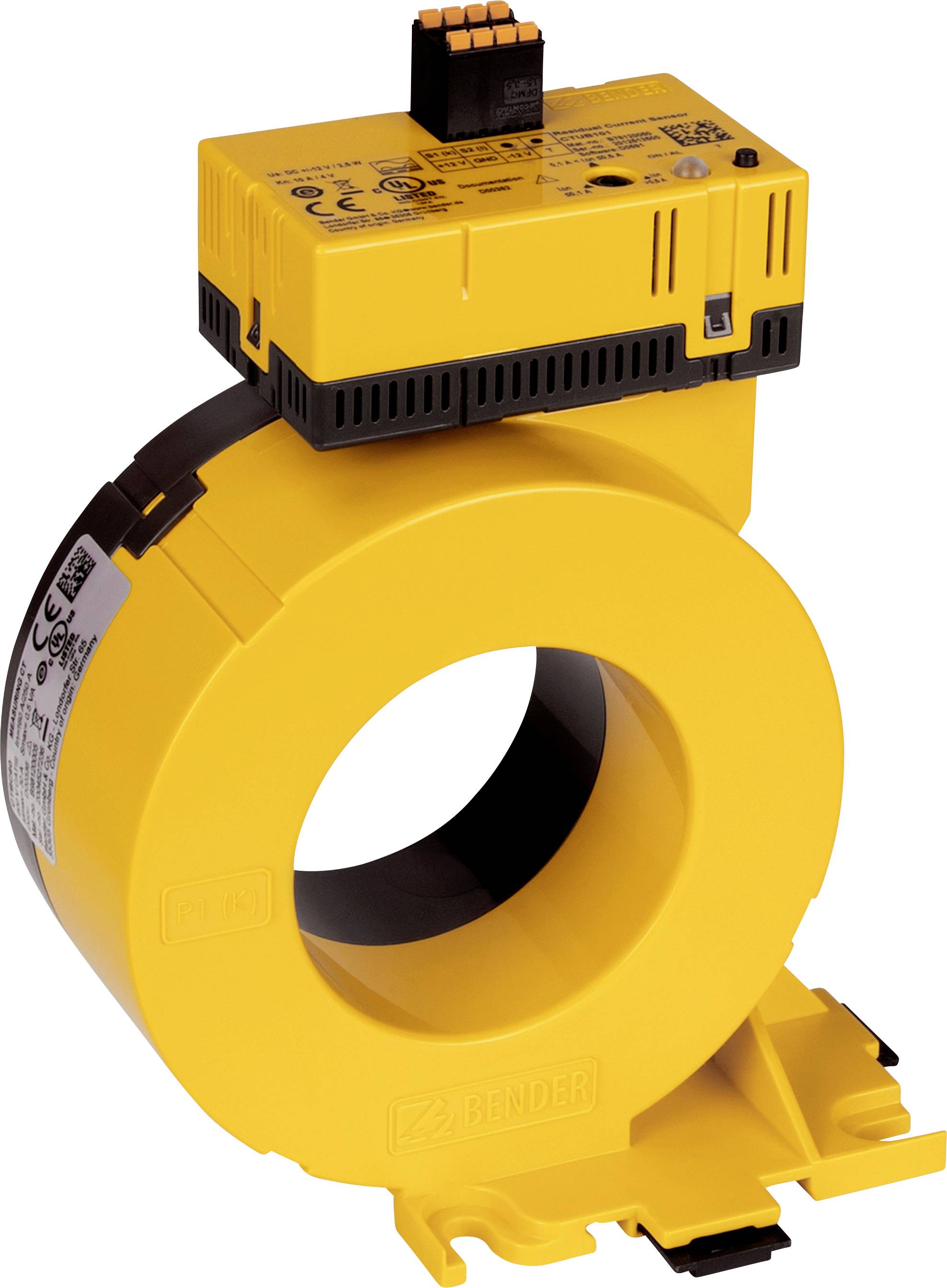

Gelbes elektrisches Gerät mit rundem Design, oben mit einer Steckverbindung. Es dient zur Messung oder Überwachung von Stromkreisen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 21. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (368,91 € / Stück)

441,18 €

-16 %

368,91 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Messstromwandler CTUB101-CTBC60

• Kombinierte Test- und Reset-Taste
• Mehrfarb-LED für Betriebs-, Störungsund Zustandsmeldungen
• Austauschbares Elektronikmodul ohne mechanische Trennung der Primärleiter
• Erweiterung/Nachrüstung bzw. Änderung von Funktionalitäten bei geänderten Überwachungsanforderungen
• Laststromunempfindlich durch magnetischen Vollschirm (nur CTUB10xCTBC20P…210P)
• Anschlussüberwachung des Messstromwandlers
• Versorgungsspannung DC ±12 V/DC 24 V
• CTUB10x-CTBC20…210 für Differenzstrom-Überwachungssysteme der Serie RCMS460/490 sowie für die Differenzstrom-Überwachungsgeräte RCMA420/423
• CTUB10x-CTBC20P…210P für Differenzstrom-Überwachungssysteme der Serie RCMS460/490 sowie für die DifferenzstromÜberwachungsgeräte RCMA420/423. Einsetzbar bei sehr hohen anlagenbedingten Spitzen-Lastströmen.
• CTUB104-CTBC20…210(P) für Isolationsfehlersuchgeräte der Serien EDS440 und EDS441LAB

Technische Daten

Bemessungsspannung: 800 V
Überspannungskategorie: III
Einsatzhöhe: ≤ 2000 m über NN
Bemessungs-Stoßspannung: IC1/IC2 8 kV
Bemessungs-Isolationsspannung (verstärkte Isolierung): IC1/IC2 800 V
Verschmutzungsgrad: 2
Versorgungsspannung Us: DC ±12 V
Arbeitsbereich von Us: ±2 %
Ripple Us: ≤ 1 %
Eigenverbrauch: ≤ 2,5 W
Einschaltstrom: 500 mA (bezogen auf das RCMA423)
CTBC60 bei IΔn = 30 mA: 160 A
CTBC60 bei IΔn = 300 mA: 250 A
Messgenauigkeit: ±1 %
Testwicklung: ja
Thermischer Bemessungs-Dauerdifferenzstrom Icth: 30 A
Thermischer Bemessungs-Kurzzeitstrom Ith: 2,4 kA/1 s
Bemessungs-Stoßstrom Idyn: 6 kA/40 ms
Ausgang
Bezeichnung: S1 (k), S2 (l)
Skalierung: 400 mV/1 A
Max. Spannung: ±10 V
Max. Anschlusslänge: 10 m
Ausgangswiderstand: 172 Ω
Schutzart, Einbauten (DIN EN 60529): IP40
Schutzart, Klemmen (DIN EN 60529): IP20
Entflammbarkeitsklasse UL94 V-0

Produkt-Art: Messstromwandler

Primärstrom: 250 A

Leiterdurchführung Ø: 60 mm

Typ: CTUB101-CTBC60

Abm.: (L x B x H) 78 x 126 x 151 mm

Gewicht: 530 g

Breite: 126 mm

Höhe: 151 mm

Länge: 78 mm

Dokumente & Downloads

Datenblatt

Datenblatt 2372854 Bender CTUB101-CTBC60 B78120014 Messstromwandler Primärstrom 250 A Leiterdurchführung Ø:60 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2372854 Bender CTUB101-CTBC60 B78120014 Messstromwandler Primärstrom 250 A Leiterdurchführung Ø:60 mm 1 St.

Beschreibung

Die Messstromwandler der CTUB100-Serie sind Kombinationen aus MessstromwandlerKernen CTBC… und Elektronikmodulen CTUB10…, die AC- und DC-Ströme in ein
auswertbares Messsignal umsetzen. Eine Auswertung des Messsignals kann mithilfe von Geräten der Serien RCMA420/423, RCMS460/490 bzw. EDS440/EDS441LAB erfolgen.
Die Verbindung von den Messstromwandlern zu den jeweiligen Geräten erfolgt über eine 2- bzw. 6-adrige Leitung. Sie können in DC, AC und 3(N)AC-Systemen eingesetzt
werden.

Die Messstromwandler CTUB101-CTBCxx sind für den Anschluss an die Geräte der Serie RCMA420/423 vorgesehen und werden über die 6-adrige Leitung direkt vom Auswertegerät
mit der Versorgungsspannung DC ±12 V versorgt. Die Messstromwandler CTUB102-CTBCxx sind für den Anschluss an ein RCMS460/490 vorgesehen. Werden die Messstromwandler CTUB102-CTBCxx an ein RCMS460/490-System angeschlossen, wird für die Messstromwandler ein DC 24 V Netzgerät benötigt, welches als Zubehör erhältlich ist.

Die Messstromwandler CTUB104-CTBCxx sind für den Anschluss an ein EDS440 oder EDS441LAB vorgesehen. Werden die Messstromwandler CTUB104-CTBCxx an ein solches
Isolationsfehlersuchgerät angeschlossen, wird für die Messstromwandler ein DC 24 V Netzgerät benötigt, welches als Zubehör erhältlich ist.
Die Messstromwandler-Kerne der Serie CTBC20P…210P verfügen über eine integrierte magnetische Abschirmung und sind für Applikationen mit hohen Last- bzw. Einschaltströmen geeignet.
