Benning IT 200 Installationstester VDE-Norm 0100-600, 0105-100
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
12 Stück
Ihr Bedarf geht darüber hinaus?
Verkauf und Versand:
Anzahl
Gesamt (3.065,00 € / Stück)
€
Kurzbeschreibung

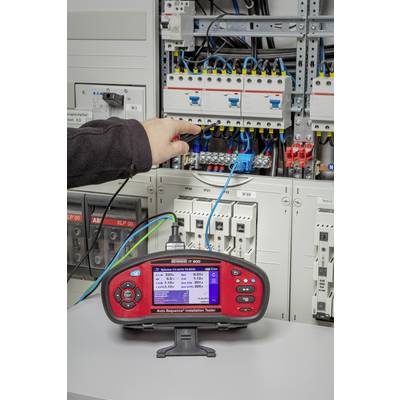

Der Auto Sequence® Installationstester dient zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 und DIN VDE 0105-100. Er ermöglicht die Prüfung von FI/RCD-Schutzschaltern, EV-Ladestationen und weiteren Komponenten. Zu den wichtigsten Merkmalen gehören das 4,3-Zoll-Farb-Touch-Display, der leistungsstarke Li-Ionen-Akku und die kostenlosen Firmware-Updates.
Auto Sequence® Installationstester zur Prüfung elektrischer Anlagen und Prüfung von EV-Ladestationen (Wallboxen) der Ladebetriebsart 3
Highlights & Details
- 4,3“ Farb-Touchscreen
- Innovatives Bedienkonzept
- Einzel-, Auto-TN, -TT, -IT und Auto Sequence®-Messungen
- Leistungsstarker Li-Ionen-Akku für lange Betriebszeiten
- Kalibrierzertifikat im Lieferumfang
Technische Daten
- Niederohmprüfung: 0,01 Ω - 2000 Ω
- Isolationswiderstand (50/100/250/500/1000 V): 10 kΩ - 1000 MΩ
- Leitungsimpedanz: 0,01 Ω - 10 kΩ
- Spannungsfall: 0,1 % - 100 %
- Schleifenimpedanz: 0,01 Ω - 10 kΩ
- Kurzschlussstrom: 0,01 A - 200 kA
- Durchgang: 7 mA
- Spannung: 1 V - 550 V
- Produkt-Art
Installationstester
Werksstandard (ohne Zertifikat)
- Messkategorie
CAT III 600 V
CAT IV 300 V
- Schnittstellen
USB
RS232
- Abm.
(L x B x H) 252 x 111 x 165 mm
- Gewicht
1.6 kg
- Messbereich (VDE)
Leitungsimpedanz
Schleifenimpedanz
Isolationswiderstand
Spannung
Frequenz
Strom
- DIN-Norm
DIN EN 50110
DIN IEC 60364-6
- Anzeige-Art
digital
- Breite
111 mm
- Höhe
165 mm
- Länge
252 mm
- Spannungs-Versorgung
akkubetrieben
- Typ
IT 200
- VDE-Norm
0100-600
0105-100
- Besonderheiten
mit Farb-Touchscreen
RCD/FI Test
Dokumente & Downloads
Datenblatt
Datenblatt 2575792 Benning IT 200 Installationstester VDE-Norm 0100-600, 0105-100
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2575792 Benning IT 200 Installationstester VDE-Norm 0100-600, 0105-100
Information
Prüfungszusammenfassung 2575792 Benning IT 200 Installationstester VDE-Norm 0100-600, 0105-100
Sicherheitsdatenblatt
Sicherheitsdatenblatt 2575792 Benning IT 200 Installationstester VDE-Norm 0100-600, 0105-100
Beschreibung

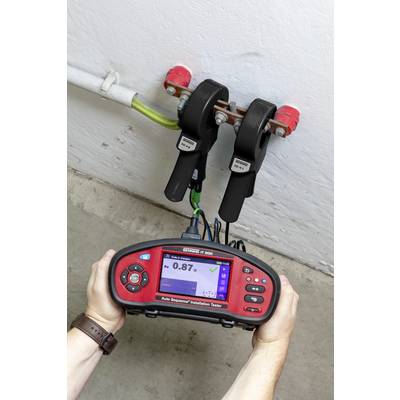

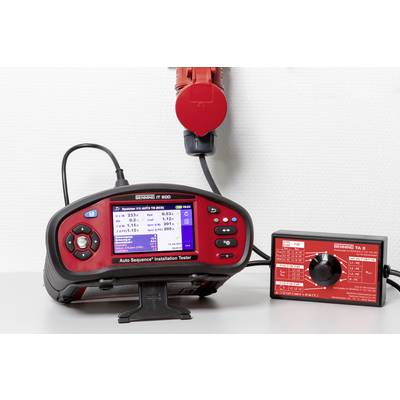

Auto Sequence® Installationstester zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110), inkl. Prüfung von FI/ RCD-Schutzschalter Typ B/ B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen) sowie Prüfung von EV-Ladestationen (Wallboxen) gemäß VDE 0122-1 (DIN EN/ IEC 61851-1) der Ladebetriebsart 3. Weitere Messungen über optionales Zubehör, wie TRUE RMS Strom, Leistung und Oberwelle über Stromzangenadapter BENNING CC 4-1 (044166)/ BENNING CC 4-2 (044167), Erdungswiderstand mittels 3-Leiter Methode über BENNING Erdungsset (044113) oder 2-Zangen-Methode über Stromzangenadapter BENNING CC 4-1 (044166)/ BENNING CC 4-2 (044167), Beleuchtungsstärke über BENNING Luxmeter Typ B (044111) sowie die Prüfung von EV-Ladestationen (Wallboxen) über den Prüfadapter BENNING EV 3-2 (044169), sind möglich. Besonders für die Prüfung von EV-Ladestationen (Wallboxen) sind speziell abgestimmte Auto Sequences® und Dokumentationen eingerichtet. Die Bedienung erfolgt einfach über das 4,3“ Farb-Touch-Display und Drucktasten. Viele Funktionen ergänzen die Bedienmöglichkeiten, wie Einzelprüfungen und vor¬programmierte Auto-Sequence®-Messungen, Auftrags-Manager zur Verwaltung von Prüfaufträgen, die Erstellung vielschichtiger Anlagenstrukturen, kostenlose Firmware-Up¬dates sowie ein leistungsstarker 4400 mAh Li-Ionen Akkupack.
Ausführung
- Bedienung über 4,3“ Farb-Touch-Display und Drucktasten
- Einzelprüfungen und vor-programmierte Auto-Sequence®-Messungen
- Auto-Prüfungen per Tastendruck (Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT)
- Auftrags-Manager zur Verwaltung von Prüfaufträgen;Erstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen
- Großer Messwertspeicher auf 8 GB SD-Karte
- Commander-Prüfstecker für Schutzkontaktsteckdose mit Gut/Schlecht-Anzeige
- Anschluss für Barcodescanner zur Identifizierung der Messstelle
- Online-Spannungsmonitor zur Überwachung der Prüfanschlüsse
- Kostenlose Firmware-Up-dates
- leistungsstarker 4400 mAh Li-Ionen Akkupack
- Akkuladefunktion im Gerät integriert
- Protokoll-Software BENNING PC-Win IT 130-200
- Erstellung und Übertragung umfangreicher Anlagenstrukturen zum BENNING IT 200 für die rationelle Erst- und Wiederholungsprüfung
- Messwertdownload und Protokollierung für elektrische Anlagen und E-Ladestationen (Wallboxen)
- unterstützt den Datenimport und vorhandenen Funktionsumfang des BENNING IT 130
- Exportfunktion der Prüfdaten
- Mehrfachinstallation ohne Zusatzkosten möglich
- kostenlose Software-Updates
- Berührungsspannung
- TRUE RMS-Spannung
- PE-Widerstand unter Netzspannung (3-Leiter-Methode)
- Prüfung von FI/RCD-Schutzschalter Standard und verzögert (S) (Typ AC, A, F, B, B+, EV RCD/ EV RCM (RDC-DD), MI RCD und PRCDs), AUTO-Test, Auslösezeit, Auslösestrom (Rampe)
Lieferumfang
- Tragetasche
- Software über Downloadlink
- USB-Schnittstellenkabel
- Commander-Prüfstecker
- universelle 3-Leiter-Prüfleitung (L = 1,5 m)
- 3 x Prüfspitzen/ Krokodilklemmen
- 8 GB-SD-Karte
- wiederaufladbarer 4400 mAh Akkupack
- Ladegerät
- Kurzbedienungsanleitung
- Kalibrierzertifikat
Hinweise
Prüfadapter BENNING EV 3-2 zur Prüfung von Wallboxen, Stromzangenadapter BENNING CC 4-1/ BENNING CC 4-2 zur spießlosen Erdschleifenwiderstandsmessung und weiteres optionales Zubehör zu empfehlen.
- Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.
Systemvoraussetzungen
- Windows 10
