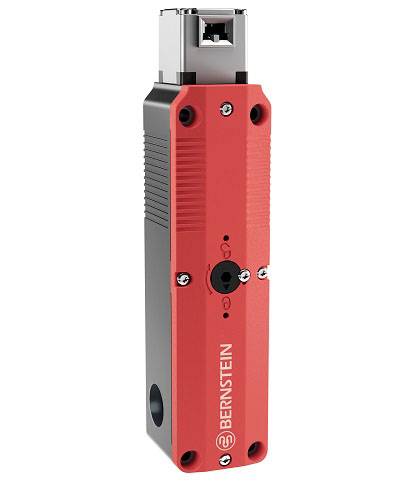

BERNSTEIN 6018200007 SLC-F-024-20/20-R4 Sicherheitsschalter getrennter Betätiger Federkraftverriegelung IP67 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
9 Stück
Anzahl
Gesamt
143,50 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 9 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Schutzklasse: II, schutzisoliert
- Bemessungsisolationspannung: 250 V
- Bemessungsstoßspannungsfestigkeit: 2,5 kV
- Bemessungsbetriebsspannung: 240 V AC / 24 V AC/DC
- Konv. thermischer Strom: 5 A
- Gebrauchskategorie nach IEC: AC-15, Ue / Ie 240 V / 1,5 A
- Gebrauchskategorie nach UL / CSA: 240V/1,5A
- Gebrauchskategorie nach UL / CSA1: 24 V/1,5A
- Zwangsöffnung: nach IEC/EN 60947-5-1, Anhang K
- Kurzschlussschutz: 4 A gG
- Bedingter Bemessungskurzschlussstrom: 400 A
- Einschaltdauer: 100 % ED (an E1; E2)
- Wärmeklasse: F (155 °C)
- Dauerleistung: 6,7 VA (W)
- Betätigungsschaltspiele permanent: 600 / h
- Betriebsspannung: 24 V AC / DC (+10 % /-15 %)
- Betätigung: Separater Betätiger
- Anfahrgeschwindigkeit: 0,5 m/s
- Auszugskraft: ≤10N
- Verriegelungsprinzip: Federkraft
- Entriegelung: a) Magnetkraft
- Zuhaltekraft: 1500 N (EN ISO 14119)
- Umgebungstemperatur: -25°C...+55°C
- Schaltfunktion Verriegelung: Verriegelung; 2 Öffner
- Schaltfunktion Zuhaltung: Zuhaltung; 2 Öffner
- Schaltprinzip: 4 Schleichschaltglieder
- Befestigung: 4 x M5
- Anschlussart: Schraubanschluss
- Leiterquerschnitte: 0,34 ... 1,5 mm² flexibel
- Kabeleinführung: 3 x M20 x 1,5
- Gewicht: ≈ 0,484 kg
- Einbaulage: beliebig
- Schutzart: IP67 nach IEC/EN 60529; (UL 50 E / CSA C22.2) Type 6 Indoor use
- Gebrauchskategorie nach IEC1: DC-13, Ue / Ie 24 V / 1,5 A; 250 V / 0,11 A
- Produkt-Art
Sicherheitsschalter
- Anschluss
Schrauben
- Betätigungsart
getrennter Betätiger
- Kontaktart
4 Öffner
- Funktionen
Federkraftverriegelung
- Gewicht
0.48 kg
- Min. Temperatur
+55 °C
- Max. Temperatur
-25 °C
IP67
- Mechanische Lebensdauer
1 x 106 Schaltspiele
- Material
Thermoplast
- Breite
30 mm
- Typ
SLC-F-024-20/20-R4
- Inhalt
1 St.
- Abm.
(B x H x T) 30 x 192 x 44 mm
- Höhe
192 mm
- Tiefe
44 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2248005 BERNSTEIN 6018200007 SLC-F-024-20/20-R4 Sicherheitsschalter getrennter Betätiger Federkraftverriegelung IP67 1 St.
Beschreibung
Mechanischer Zuhaltungsschalter
Zuhaltungsprinzip: Federkraft
Zuhaltekraft: 1.500 N
Kontakte Betätigung: 2 x Öffner
Kontakte Zuhaltung: 2 x Öffner
Kontaktbetrieb: Schleichfunktion
Material Gehäuse: Thermoplast (glasfaserverstärkt)
Maße: 30 x 192 x 44 mm
Anschluss: Schraubklemmen
Kabeleinführung: 3 x M20 x 1,5
Der mechanische Zuhaltungsschalter SLC-F-024-20/20-R4 - 6018200007 von BERNSTEIN dient der Zustandsüberwachung und Zuhaltung von Sicherheitstüren und -klappen und gewährleistet somit die Sicherheit des Personals im Maschinen- und Anlagenbau sowie bei der Endlagenkontrolle an Toren oder in der Fördertechnik. Der Zuhaltungsschalter verfügt über zwei Öffner zur Ausgabe des Betätigungszustands sowie zwei Öffner zur Ausgabe des Zuhaltungzustands. Durch das glasfaserverstärkte Thermoplast-Gehäuse mit der Schutzart IP67 ist der Schalter sehr widerstandsfähig und langlebig. Der Zuhaltungsschalter SLC-F-024-20/20-R4 - 6018200007 wird über Schraubklemmen angeschlossen und verfügt über drei M20 x 1,5 Kabeleinführungen. Ein passender Betätiger muss separat dazubestellt werden.
Lieferumfang
- Geliefert wird: Bernstein Sicherheits-Zuhaltung Türüberwachung SLC-F-024-20/20-R4, Verpackungseinheit: 1 Stk., EAN: 4024337093951
