BERNSTEIN 6018200017 SLC-M-024-20/20-R4 Sicherheitsschalter getrennter Betätiger Magnetkraftverriegelung IP67 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
9 Stück
Anzahl
Gesamt
143,50 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 9 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Schutzklasse: II, schutzisoliert
- Bemessungsisolationspannung: 250 V
- Bemessungsstoßspannungsfestigkeit: 2,5 kV
- Bemessungsbetriebsspannung: 240 V AC / 24 V AC/DC
- Konv. thermischer Strom: 5 A
- Gebrauchskategorie nach IEC: AC-15, Ue / Ie 240 V / 1,5 A
- Gebrauchskategorie nach UL / CSA: 240V/1,5A
- Gebrauchskategorie nach UL / CSA1: 24 V/1,5A
- Zwangsöffnung: nach IEC/EN 60947-5-1, Anhang K
- Kurzschlussschutz: 4 A gG
- Bedingter Bemessungskurzschlussstrom: 400 A
- Einschaltdauer: 100 % ED (an E1; E2)
- Wärmeklasse: F (155 °C)
- Dauerleistung: 6,7 VA (W)
- Betätigungsschaltspiele permanent: 600 / h
- Betriebsspannung: 24 V AC / DC (+10 % /-15 %)
- Betätigung: Separater Betätiger
- Anfahrgeschwindigkeit: 0,5 m/s
- Auszugskraft: ≤10N
- Verriegelungsprinzip: Magnetkraft
- Entriegelung: Federkraft
- Zuhaltekraft: 1500 N (EN ISO 14119)
- Umgebungstemperatur: -25°C...+55°C
- Schaltfunktion Verriegelung: Verriegelung; 2 Öffner
- Schaltfunktion Zuhaltung: Zuhaltung; 2 Öffner
- Schaltprinzip: 4 Schleichschaltglieder
- Befestigung: 4 x M5
- Anschlussart: Schraubanschluss
- Leiterquerschnitte: 0,34 ... 1,5 mm² flexibel
- Kabeleinführung: 3 x M20 x 1,5
- Gewicht: ≈ 0,484 kg
- Einbaulage: beliebig
- Schutzart: IP67 nach IEC/EN 60529; (UL 50 E / CSA C22.2) Type 6 Indoor use
- Gebrauchskategorie nach IEC1: DC-13, Ue / Ie 24 V / 1,5 A; 250 V / 0,11 A
- Produkt-Art
Sicherheitsschalter
- Anschluss
Schrauben
- Betätigungsart
getrennter Betätiger
- Kontaktart
4 Öffner
- Funktionen
Magnetkraftverriegelung
- Gewicht
0.48 kg
- Min. Temperatur
+55 °C
- Max. Temperatur
-25 °C
IP67
- Mechanische Lebensdauer
1 x 106 Schaltspiele
- Material
Thermoplast
- Breite
30 mm
- Typ
SLC-M-024-20/20-R4
- Inhalt
1 St.
- Abm.
(B x H x T) 30 x 192 x 44 mm
- Höhe
192 mm
- Tiefe
44 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2248021 BERNSTEIN 6018200017 SLC-M-024-20/20-R4 Sicherheitsschalter getrennter Betätiger Magnetkraftverriegelung IP67 1 St.
Beschreibung

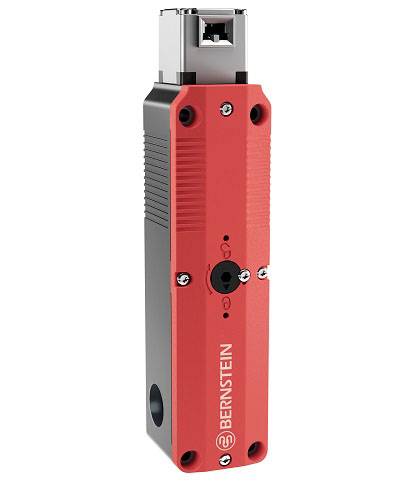

Bernstein Sicherheits-Zuhaltung SLC-M-024-20/20-R4
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Sicherheits-Zuhaltung TürüberwachungTyp:SLC-M-024-20/20-R4Mit Statusanzeige:neinGeeignet für Sicherheitsfunktionen:jaZuhaltekraft:1500 NMit Fluchtentriegelung:neinArt der Zuhaltung:ArbeitsstromprinzipMit Hilfsentriegelung:jaBemessungssteuerspeisespannung Us Magnetantrieb bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us Magnetantrieb bei DC:24 VBreite des Sensors:42 mmHöhe des Sensors:44 mmLänge des Sensors:192 mmAnzahl der sicherheitsgerichteten Hilfskontakte:4Anzahl der Kontakte als Öffner:4Ausführung des Schaltglieds:SchleichschaltgliedBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 24 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 230 V:0,11 AGehäusebauform:sonstigeWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:sonstigeAusführung der Schnittstelle:ohneAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation:ohneAusführung des elektrischen Anschlusses:Kabeleinführung (metrisch)Explosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneUmgebungstemperatur während des Betriebs:-25..55 °CSchutzart (IP):IP67Schutzart (NEMA):indoor use only
Bernstein Sicherheits-Zuhaltung SLC-M-024-20/20-R4: weitere Details
Sicherheits-Zuhaltung mit Türüberwachung (Bauart 2, DIN EN ISO 14119) für die Absicherung von Maschinen, die nach dem Maschinenstopp nachlaufen. Zuhaltekraft FZh = 1500 Newton, Anzahl der Türüberwachungskontakte: 2 Öffner, Anzahl der Zuhaltungsüberwachungskontakte: 2 Öffner, Ansteuerspannung der Spule 24 V, mit integrierter Hilfsentriegelung, Zuhaltungsprinzip Magnet (Arbeitsstromprinzip), Kabeleinführung 3 x M20 x 1,5. Betätiger müssen separat bestellt werden. EAN: 4024337094057
Geliefert wird: Bernstein Sicherheits-Zuhaltung Türüberwachung SLC-M-024-20/20-R4, Verpackungseinheit: 1 Stk., EAN: 4024337094057
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Sicherheits-Zuhaltung TürüberwachungTyp:SLC-M-024-20/20-R4Mit Statusanzeige:neinGeeignet für Sicherheitsfunktionen:jaZuhaltekraft:1500 NMit Fluchtentriegelung:neinArt der Zuhaltung:ArbeitsstromprinzipMit Hilfsentriegelung:jaBemessungssteuerspeisespannung Us Magnetantrieb bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us Magnetantrieb bei DC:24 VBreite des Sensors:42 mmHöhe des Sensors:44 mmLänge des Sensors:192 mmAnzahl der sicherheitsgerichteten Hilfskontakte:4Anzahl der Kontakte als Öffner:4Ausführung des Schaltglieds:SchleichschaltgliedBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 24 V:1,5 ABemessungsbetriebsstrom Ie bei DC-13, 230 V:0,11 AGehäusebauform:sonstigeWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:sonstigeAusführung der Schnittstelle:ohneAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation:ohneAusführung des elektrischen Anschlusses:Kabeleinführung (metrisch)Explosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneUmgebungstemperatur während des Betriebs:-25..55 °CSchutzart (IP):IP67Schutzart (NEMA):indoor use only
Bernstein Sicherheits-Zuhaltung SLC-M-024-20/20-R4: weitere Details
Sicherheits-Zuhaltung mit Türüberwachung (Bauart 2, DIN EN ISO 14119) für die Absicherung von Maschinen, die nach dem Maschinenstopp nachlaufen. Zuhaltekraft FZh = 1500 Newton, Anzahl der Türüberwachungskontakte: 2 Öffner, Anzahl der Zuhaltungsüberwachungskontakte: 2 Öffner, Ansteuerspannung der Spule 24 V, mit integrierter Hilfsentriegelung, Zuhaltungsprinzip Magnet (Arbeitsstromprinzip), Kabeleinführung 3 x M20 x 1,5. Betätiger müssen separat bestellt werden. EAN: 4024337094057
Geliefert wird: Bernstein Sicherheits-Zuhaltung Türüberwachung SLC-M-024-20/20-R4, Verpackungseinheit: 1 Stk., EAN: 4024337094057
Lieferumfang
- Geliefert wird: Bernstein Sicherheits-Zuhaltung Türüberwachung SLC-M-024-20/20-R4, Verpackungseinheit: 1 Stk., EAN: 4024337094057
