BERNSTEIN F1-AI0-20 Fußschalter 1 Pedal für Bodenbefestigung, 1-fach 1 Schließer IP65 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Fußschalter
Funktionen
tastend
Betätigungsart
1 Pedal
Schaltstellung
Aus/Ein
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Schutzklasse: III (Schutzkleinspannung)
- Befestigung: 2 x M8
- Anschlussart: Schraubanschlüsse (M3,5)
- Leiterquerschnitte 1: Eindrähtig 0,5 ... 1,5 mm² oder
- Leiterquerschnitte 2: Litze mit Aderendhülse 0,5 ... 1,5 mm²
- Kabeleinführung: 1 x M20 x 1,5
- Gewicht: ≈ 1,5 kg
- Bemessungsbetriebsspannungsbereich: 12 -26V/DC
- Leerlaufstrom: < 25 mA
- Verpolschutz: ja
- Bereitschaftsverzug: < 50 ms
- Stromausgang: 0 – 20 mA
- max. Bürdewiderstand: 400 Ω
- Schaltelementfunktion: PNP Schließer (teachbar)
- Hysterese: ≈10%
- Spannungsfall: ≤1,6V
- Bemessungsbetriebsstrom: 200 mA
- Kleinster Betriebsstrom: 1 mA
- Reststrom: < 0,1 mA
- Betätigungselemente: Fusshebel (PA)
- Schaltkraft: ca. 10 N (Pedalmitte)
- Schalthäufigkeit: max. 50 / min
- Anzahl der Anschlüsse: 4
- Verpackungsart
Piece
- Produkt-Art
Fußschalter
- Schalter/Taster-Besonderheiten
für Bodenbefestigung
1-fach
- Funktionen
tastend
- Betätigungsart
1 Pedal
- Schaltstellung
Aus/Ein
- Kontaktart
1 Schließer
- Material
Aluminium Druckguss
- Anschluss
Schrauben
- Min. Temperatur
+80 °C
- Max. Temperatur
-30 °C
- Gewinde-Maß
M20 x 1.5
- Länge
220 mm
- Breite
70 mm
- Höhe
60 mm
- Mechanische Lebensdauer
1 x 106 Schaltspiele
IP65
- Betätigungskraft
10 N
- Inhalt
1 St.
- Abm.
(L x B x H) 220 x 70 x 60 mm
- Typ
F1-AI0-20
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2247999 BERNSTEIN F1-AI0-20 Fußschalter 1 Pedal für Bodenbefestigung, 1-fach 1 Schließer IP65 1 St. Piece
Beschreibung

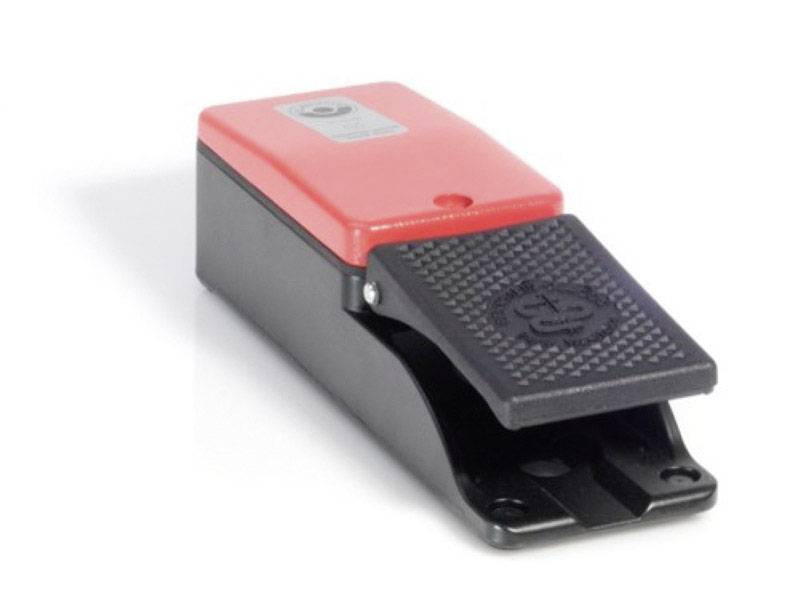

Bernstein Fußschalter F1-AI0-20mA
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-AI0-20mABefehlsart:Ein oder AusMit Schutzhaube:neinMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaSchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:70 mmHöhe:60 mmTiefe:220 mm
Bernstein Fußschalter F1-AI0-20mA: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Der Fußschalter mit linearem Spannungs- oder Stromausgang ermöglicht stufenlose Steuerungsaufgaben durch einen Analogausgang in Abhängigkeit von der Pedalstellung. Zusätzlich gibt es einen programmierbaren Meldeausgang (PNP), der bei einer bestimmten, vorher eingestellten Pedalstellung schaltet Den Analogausgang gibt es in einer 0 5 V, 0 10 V, 0 20 mA oder 4 20 mA Variante. Erhältlich ist dieser Fußschalter in der einpedaligen Ausführung. Auf Anfrage auch in der zwei- und dreipedaligen Ausführung erhältlich. EAN: 4024337063657
Geliefert wird: Bernstein Fußschalter F1-AI0-20mA, Verpackungseinheit: 1 Stk., EAN: 4024337063657
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-AI0-20mABefehlsart:Ein oder AusMit Schutzhaube:neinMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaSchutzart (IP):IP65Schutzart (NEMA):indoor use onlyBreite:70 mmHöhe:60 mmTiefe:220 mm
Bernstein Fußschalter F1-AI0-20mA: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Der Fußschalter mit linearem Spannungs- oder Stromausgang ermöglicht stufenlose Steuerungsaufgaben durch einen Analogausgang in Abhängigkeit von der Pedalstellung. Zusätzlich gibt es einen programmierbaren Meldeausgang (PNP), der bei einer bestimmten, vorher eingestellten Pedalstellung schaltet Den Analogausgang gibt es in einer 0 5 V, 0 10 V, 0 20 mA oder 4 20 mA Variante. Erhältlich ist dieser Fußschalter in der einpedaligen Ausführung. Auf Anfrage auch in der zwei- und dreipedaligen Ausführung erhältlich. EAN: 4024337063657
Geliefert wird: Bernstein Fußschalter F1-AI0-20mA, Verpackungseinheit: 1 Stk., EAN: 4024337063657
Lieferumfang
- Geliefert wird: Bernstein Fußschalter F1-AI0-20mA, Verpackungseinheit: 1 Stk., EAN: 4024337063657
