BERNSTEIN F1-ZSD UN Fußschalter 5 A 1 Pedal mit Schutzhaube 1 Öffner, 2 Schließer IP67 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Fußschalter
Betätigungsart
1 Pedal
Schaltstrom (max.)
5 A
Schalter/Taster-Besonderheiten
mit Schutzhaube
Datenblatt (PDF)
Anzahl
Gesamt
278,66 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 5 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
Bernstein F1-ZSD UN Einpedal.Fußsch.m.Zustimmf.F1-ZSD UN
- Preis bezieht sich auf: 1 - STK
Eco contribution recycling symbols
Technische Daten
- Schutzklasse: I
- Bemessungsstoßspannungsfestigkeit: 2,5 KV
- Bemessungsbetriebsspannung: 240 V AC und 24 V DC
- Zwangsöffnung: nach IEC/EN 60947-5-1, Anhang K (Pedalanschlag)
- Befestigung: 2 Schrauben M8
- Anschlussart: 6 Schraubanschlüsse (M3,5) mit quadr. Klemmplatten
- Leiterquerschnitte 1: Eindrähtig 0,5 – 1,5 mm2
- Leiterquerschnitte 2: Litze mit Aderendhülse 0,5 – 1,5 mm2
- Kabeleinführung: 1 x M20 x 1,5
- Betätigungselemente: Fusshebel (PA)
- Schaltkraft (Pedalmitte) 1. Stellung: 10 N
- Schaltkraft (Pedalmitte) 2. Stellung: 25 N
- Druckpunkt (je Pedal): ≈200N
- Schalthäufigkeit: max. 30/min
- Kontaktart (je Pedal): 1 Öffner, 2 Schließer (Zb)
- Gewicht mit Unfallschutzhaube: ≈ 1,6 kg
- Bemessungsisolationsspannung: 250 V
- Gebrauchskategorie1: 24 V DC/ 1,0 A
- Kurzschlussschutzeinrichtung: D-Sicherung 4 A gG
- Schutzleiteranschlüsse: 2 x M4
- Verpackungsart
Piece
- Produkt-Art
Fußschalter
- Schalter/Taster-Besonderheiten
mit Schutzhaube
- Betätigungsart
1 Pedal
- Kontaktart
1 Öffner
2 Schließer
- Material
Aluminium Druckguss
- Kontaktmaterial
PA
- Anschluss
Schrauben
- Schaltstrom (max.)
5 A
- Min. Temperatur
+50 °C
- Max. Temperatur
-10 °C
- Gewinde-Maß
M20 x 1.5
IP67
- Betätigungskraft
25 N
- Inhalt
1 St.
- Typ
F1-ZSD UN
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2247989 BERNSTEIN F1-ZSD UN Fußschalter 5 A 1 Pedal mit Schutzhaube 1 Öffner, 2 Schließer IP67 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2247989 BERNSTEIN F1-ZSD UN Fußschalter 5 A 1 Pedal mit Schutzhaube 1 Öffner, 2 Schließer IP67 1 St. Piece
Beschreibung

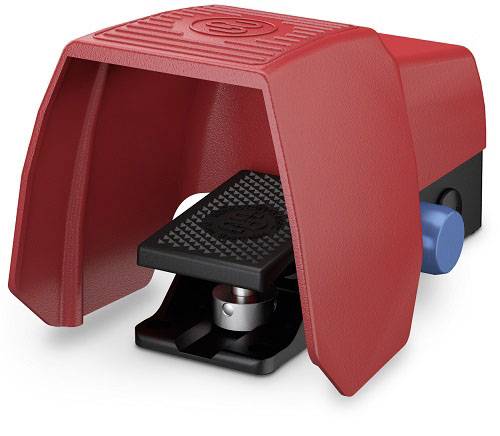

Bernstein Fußschalter F1-ZSD UN
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-ZSD UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP67Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-ZSD UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067013
Geliefert wird: Bernstein Fußschalter F1-ZSD UN, Verpackungseinheit: 1 Stk., EAN: 4024337067013
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:BernsteinBezeichnung:Fußschalter Typ:F1-ZSD UNBefehlsart:Ein oder AusMit Schutzhaube:jaMit Verriegelung:neinWerkstoff:MetallMit Schutzisolierung:neinFarbe:rotAnzahl der Schaltstellungen:3Anzahl der Kontakte als Öffner:1Anzahl der Kontakte als Schließer:2Schaltfunktion verrastend:neinGeeignet für Sicherheitsfunktionen:jaBemessungsbetriebsstrom Ie bei AC-15, 230 V:1,5 ASchutzart (IP):IP67Schutzart (NEMA):indoor use onlyBreite:156 mmHöhe:145 mmTiefe:250 mm
Bernstein Fußschalter F1-ZSD UN: weitere Details
Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Eine Unfallschutzhaube aus Al-Druckguss schirmt das Pedal nach oben und von den Seiten vollkommen ab und sorgt mit der breiten Auslage für eine hohe Standfestigkeit. Eine zufällige Betätigung durch herabfallende Gegenstände von oben oder durch Unachtsamkeit von der Seite wird so verhindert. Aufgrund ihrer Stabilität kann die Haube einem Fallgewicht von 20kg aus 1m Höhe widerstehen. Häufig werden Fußschalter als so genannte Befehlseinrichtung mit selbsttätiger Rückstellung oder kurz Tipptaster verwendet, um eine Maschine in den Betriebszustand zu versetzen. Hierzu sind Fußschalter mit Zustimmfunktion bestens geeignet, da sie mit dem integrierten zugelassenen Zustimmschalteinsatz sehr hohen Sicherheitsanforderungen gerecht werden. Die Kontaktauslegung und die Schaltfunktion dieser Schalter sind identisch mit denen der Zustimmfußschalter. Die Pedalposition ist dynamisch mit dem Meldekontakt oder statisch mit der Zusatzleiterplatte erkenn bar. Der Fußschalter mit Zustimmfunktion ist sowohl mit und ohne Rastung als auch mit Unfallschutzhaube erhältlich. EAN: 4024337067013
Geliefert wird: Bernstein Fußschalter F1-ZSD UN, Verpackungseinheit: 1 Stk., EAN: 4024337067013
Lieferumfang
- Geliefert wird: Bernstein Fußschalter F1-ZSD UN, Verpackungseinheit: 1 Stk., EAN: 4024337067013
