Name: BERNSTEIN Tools for Electronics ESD Schraubstock 9-205-ESD-SET1 Backenbreite: 50 mm Spann-Weite (max.): 70 mm
Brand: BERNSTEIN Tools for Electronics
SKU: 2595619
Availability: InStock

Highlights & Details

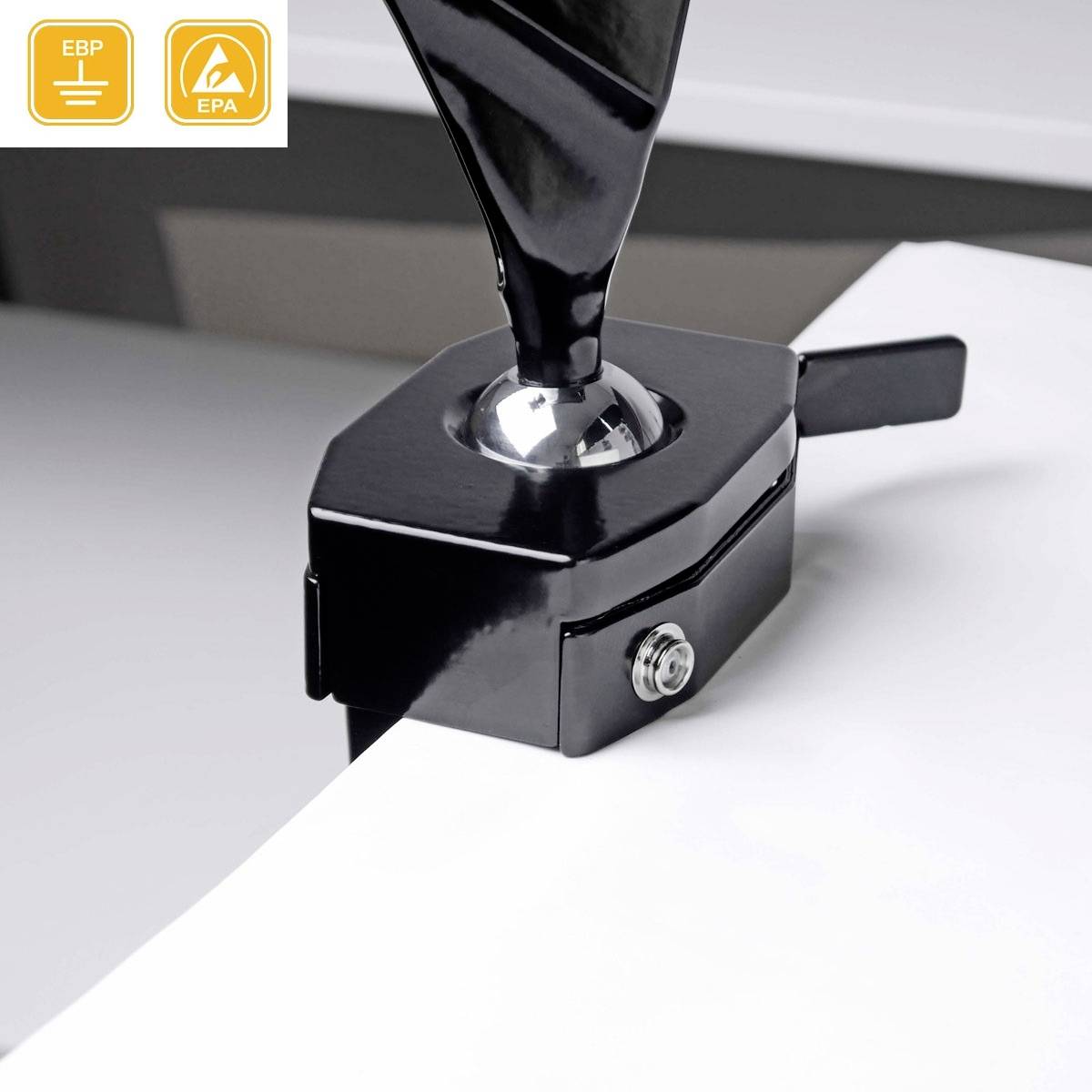

ESD Kugelgelenk-Schraubstock (Anklemmen) ableitfähig + Stecker + Erdungsleitung

zum Anklemmen, für Werkbänke mit max. Tischplattenstärke von 80 mm
Spanndruck 1470 N, Spannweite 70 mm, Spanntiefe 38 mm

Technische Daten

Produkt-Art: Schraubstock

Backenbreite: 50 mm

Spann-Weite (max.): 70 mm

Spann-Kraft: 1470 N

Material: Aluminium Druckguss

Länge: 310 mm

Anwendungsbereich: ESD

Breite: 170 mm

Abm.: (L x B) 310 mm x 170 mm

Gewicht: 1.55 kg

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2595619 BERNSTEIN Tools for Electronics ESD Schraubstock 9-205-ESD-SET1 Backenbreite: 50 mm Spann-Weite (max.): 70 mm

Beschreibung

Maximaler Drehmoment: Kugel-Ø 40 mm ca 24 Nm, Kugel-Ø 60 mm ca 100 Nm; Anklemm-Fuß: Tischplattenstärke max. 80 mm; ESD-Ausführungen: Ableitwert 10^7 und 10^8 Ohm; EPA geeignet. Zum Arbeiten in elektrostatisch geschützten Bereichen (ESD Arbeitsplatz/ESD Schutzzone). Die Fußteile können mit einem 10 mm Druckknopf am Erdungspunkt angeschlossen werden.; Aluminium-Gussteile pulverbeschichtet; Stahlteile verchromt, rostfrei; Durch die Justierschraube am unteren Sitz der Kugel kann die Kugel-Gängigkeit von locker bis sehr feste eingestellt werden.; Bitte beachten Sie bei sicherheitsrelevanten Teilen, dass wir keine Sicherheit der Haltekräfte abgeben können, ohne Ihre konkrete Anwendung zu kennen. Die Kugel kann sich unter verschiedenen physikalischen Bedingungen anders verhalten, als bei uns im Prüflabor bei optimaler Testumgebung.

Ausführung

Präzisions-Kugelgelenk 360° drehbar stufenlos feststellbare Schnellspannung Qualitätsprodukt 100% Made in Germany
zum Klemmen an die Werkbank (Tischstärke max 80mm)
50 mm ESD Kunststoff-Backen mit Grip
Spannweite 70 mm Spanntiefe 38 mm Spanndruck 1470 N
Neigungswinkel +/-45°
Zubehör: Ersatzbacken Artikel 9-900-E50-ESD (Paar)

Lieferumfang

9-205 ESD Kugelgelenkschraubstock SPANNFIX zum Anklemmen, ableitfähig
9-359-2 ESD Erdungsstecker 2x10mm und M5 Anschluss
9-343-1 ESD Erdungsleitung 1 MOhm, 1800mm 2DK 10/10

Beschreibung

Maximaler Drehmoment: Kugel-Ø 40 mm ca 24 Nm, Kugel-Ø 60 mm ca 100 Nm; Anklemm-Fuß: Tischplattenstärke max. 80 mm; ESD-Ausführungen: Ableitwert 10^7 und 10^8 Ohm; EPA geeignet. Zum Arbeiten in elektrostatisch geschützten Bereichen (ESD Arbeitsplatz/ESD Schutzzone). Die Fußteile können mit einem 10 mm Druckknopf am Erdungspunkt angeschlossen werden.; Aluminium-Gussteile pulverbeschichtet; Stahlteile verchromt, rostfrei; Durch die Justierschraube am unteren Sitz der Kugel kann die Kugel-Gängigkeit von locker bis sehr feste eingestellt werden.; Bitte beachten Sie bei sicherheitsrelevanten Teilen, dass wir keine Sicherheit der Haltekräfte abgeben können, ohne Ihre konkrete Anwendung zu kennen. Die Kugel kann sich unter verschiedenen physikalischen Bedingungen anders verhalten, als bei uns im Prüflabor bei optimaler Testumgebung.

Ausführung

Präzisions-Kugelgelenk 360° drehbar stufenlos feststellbare Schnellspannung Qualitätsprodukt 100% Made in Germany
zum Klemmen an die Werkbank (Tischstärke max 80mm)
50 mm ESD Kunststoff-Backen mit Grip
Spannweite 70 mm Spanntiefe 38 mm Spanndruck 1470 N
Neigungswinkel +/-45°
Zubehör: Ersatzbacken Artikel 9-900-E50-ESD (Paar)
