binder 09 0132 290 12-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 723 1 S kaufen

Ein runder, mehrpoliger elektrischer Stecker mit Metallgehäuse und schwarzer Kunststoffinnenfassung, seitlich aufgenommen.

Abbildung ähnlich

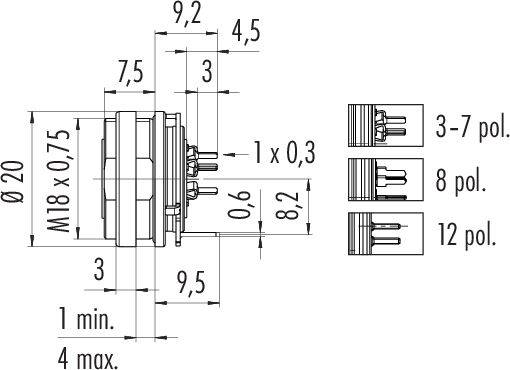

Technische Zeichnung eines Steckverbinders mit Abmessungen. Seitenansicht zeigt einen zylindrischen Anschluss mit mehreren Kontakten.

Ein elektrischer Steckverbinder mit 12 nummerierten Anschlussstiften in einem kreisförmigen Anordnungsschema.

1/3

Abbildung ähnlich

Produkt-Art

Flanschdose

Bauform

Buchse, gerade

Flanschbuchse

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Do., 1. Okt.

7 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (27,72 € / Stück)

27,72 €

zzgl. MwSt.

Nur noch 7 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

09 0132 290 12 Serie 723

M16 IP67 Flanschdose
Polzahl: 12
schirmbar
tauchlöten
IP67
UL
von vorn verschraubbar

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Montageart: Gehäusemontage

Typ: 09 0132 290 12

Produkt-Art: Flanschdose

Bauform: Buchse, gerade
Flanschbuchse

Gesamtpolzahl: 12

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 5 A

Nennstrom - gerundet: 5 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: Zinkdruckguss vernickelt

Herst.-Teilenr.: 09 0132 290 12-20

Polzahl: 12

RoHS-konform: Ja

: IP67

Serie: 723

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214483

09 0101 19 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 25 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214484

09 0101 25 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 70 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214485

09 0101 70 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 79 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214486

09 0101 79 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0102 25 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214487

09 0102 25 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0102 70 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214488

09 0102 70 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0102 79 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214489

09 0102 79 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0103 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214490

09 0103 00 02

7 A

Löten

Flanschstecker

250 V

binder 09 0103 09 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214491

09 0103 09 02

7 A

Löten

Flanschstecker

250 V

binder 09 0103 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214492

09 0103 80 02

7 A

Löten

Flanschstecker

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3214649 binder 09 0132 290 12-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 723 1 S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3214649 binder 09 0132 290 12-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 723 1 S

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
